Paramètres de maillage généraux

Il existe deux moyens de modifier les paramètres de maillage du modèle :

• Cliquez sur Paramètres de maillage dans le panneau Maillage de l'onglet de ruban Autodesk Nastran.



• Cliquez sur Modèle de maillage avec le bouton droit de la souris dans le navigateur (arborescence du modèle) et sélectionnez Modifier dans le menu contextuel (en supposant que l'option Basculer vers Paramètres de maillage est activée).

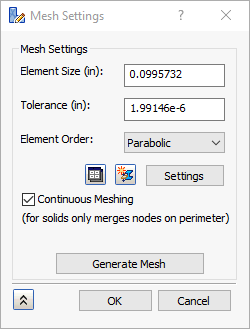

Le formulaire Paramètres de maillage dans la figure ci-dessous apparaît, car il s'agit de la sélection par défaut pour la commande Modifier.

• Taille d'élément : taille de l'élément global du modèle. Ce champ a initialement une taille par défaut qui change en fonction des dimensions du modèle.
• Tolérance : le réglage de cette valeur de tolérance de maillage vous permet de mailler des pièces qui, autrement, ne pourraient pas être maillées.
• Ordre d'élément : éléments paraboliques ou linéaires.
• Table de maillage () : cette icône permet de passer des paramètres de maillagegénéraux à Table de maillage.
• Nouvelle idéalisation () : cette icône permet de créer une idéalisation.

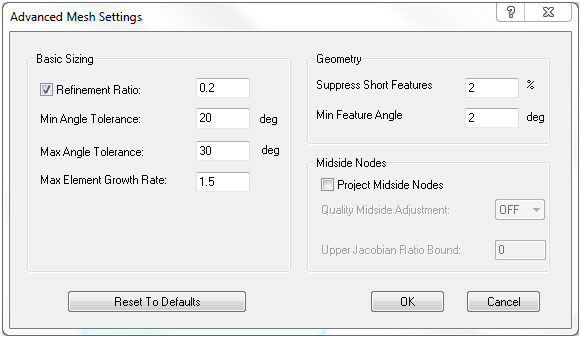

• Paramètres : permet de définir plus de paramètres de maillage avancés, comme indiqué dans l'illustration ci-dessous.



  • Dimension de base :
    • Coefficient d'affinement : permet de modifier la taille du maillage pour bénéficier d'une plus grande uniformité. La taille de l'élément du maillage se déforme le long des arêtes, des courbes, des trous, des reliefs, etc. Plus le coefficient d'affinement est élevé, plus la taille du maillage augmente
    • Tolérance d'angle minimale : gère la manière dont les angles minimum des éléments du maillage peuvent varier.
    • Tolérance d'angle maximale : gère la manière dont les angles maximum des éléments du maillage peuvent varier. Plus la tolérance d'angle maximale augmente, plus la distribution uniforme du maillage est générée.
    • Taux de croissance élémentaire max : plus le facteur de croissance augmente, plus la taille d'éléments de maillage augmente. Plus le facteur de croissance augmente, plus les éléments de maillage les plus petits sont concentrés sur l'entité (trous, reliefs, etc.).
  • Géométrie :
    • Supprimer les petits objets : supprime ou couvre des petits objets, tels que des tours ou des reliefs.
    • Angle d'objet min : contrôle l'angle entre les éléments de maillage autour des divers objets tels que des arêtes, des trous ou des reliefs.
  • Noeuds intermédiaires :
    • Projeter des noeuds intermédiaires : ajoute des noeuds intermédiaires pour les maillages. Les éléments le long des courbes et des arêtes sont affectés. Si cette option est désactivée, l'ensemble des lignes de maillage risque de ne pas être entièrement visible.
    • Ajustement des noeuds intermédiaires de qualité : contrôle l'ajustement intermédiaire et ajuste le maillage si nécessaire.
    • Limite supérieure de la Jacobien : rapport qui détermine l'ajustement intermédiaire de qualité.

    Les figures suivantes illustrent certains types de maillage.

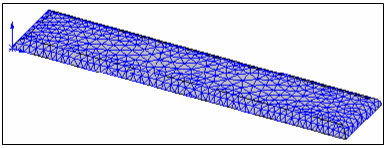

    Maillage de plan combiné avec des quadrilatères et des triangles :

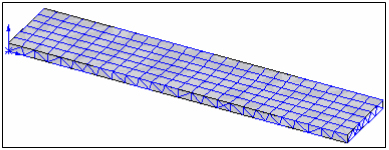

    Maillage de solide :



• Maillage continu : cette case à cocher permet d'activer le maillage continu avec des éléments coques, qui fusionne les noeuds dans la tolérance spécifiée pour les éléments solides.
• Le bouton Générer le maillage permet de générer le maillage de la pièce ou de l'ensemble.

Table de maillage

Vous pouvez accéder à Table de maillage pour définir les paramètres de maillage pièce par pièce de deux manières :

• Cliquez sur Modèle de maillage avec le bouton droit de la souris dans le navigateur et activez l'option Modèle de maillage Basculer vers Table de maillage. Ensuite, cliquez à nouveau sur Modèle de maillage avec le bouton droit de la souris et sélectionnez Modifier dans le menu contextuel.
• Cliquez sur Table dans le panneau Maillage de l'onglet de ruban Autodesk Nastran.

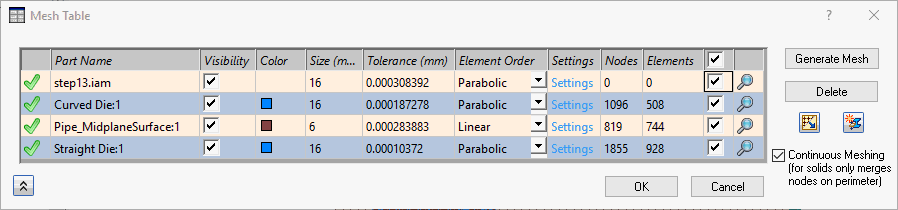

La boîte de dialogue suivante s'affiche :

• Cette icône en forme de coche () indique qu'une pièce particulière est maillée.
• Nom de la pièce : fournit des informations sur les composants ajoutés dans la table de maillage.
• Visibilité : case à cocher qui permet d'activer et de désactiver la visibilité du maillage dans la pièce respective.
• Couleur : indique la couleur des propriétés physiques attribuée au composant comme maillage.
• Taille : taille globale d'élément du modèle. Ce champ a initialement une taille par défaut qui change en fonction des dimensions du modèle.
• Ordre d'élément : éléments paraboliques ou linéaires.
• Paramètres : permet de définir d'autres paramètres de maillage avancés, comme décrit ci-dessus, sous la section Maillage global.
• Noeuds et éléments : indique le nombre de noeuds et d'éléments dans le maillage du composant respectif.
•  : la colonne de cases à cocher permet de sélectionner tout ou partie des pièces à des fins de modification. Vous pouvez activer/désactiver l'état des cases à cocher pour des pièces individuelles, ou cliquer sur la case à cocher dans l'en-tête pour sélectionner ou désélectionner toutes les pièces d'un simple clic. Les actions suivantes sont applicables lorsqu'une ou plusieurs cases sont cochées :
  • Les boutons et sont disponibles. Le fait de cliquer sur ces boutons entraîne la génération ou la suppression du maillage, respectivement, pour les pièces sélectionnées.
  • Si deux pièces ou plus sont cochées, la modification d'un paramètre (Visibilité, Couleur, Taille, Tolérance ou Ordre d'élément) entraîne l'application de la nouvelle valeur ou du nouvel état à toutes les pièces sélectionnées en une seule opération. Cependant, les paramètres avancés ne peuvent pas être modifiés pour plusieurs pièces. Les cases ne doivent pas être cochées pour pouvoir cliquer sur Paramètres et accéder à la boîte de dialogue Paramètres de maillage avancés.
• Zoom () : cliquez sur cette icône pour effectuer un zoom sur le point de vue du modèle dans cette pièce donnée.
• Paramètres de maillage () : cliquez sur cette icône pour passer de Table de maillage aux paramètres de maillage généraux.
• Nouvelle idéalisation () : ce bouton permet de créer une idéalisation.
• Maillage continu : cette case à cocher permet d'activer le maillage continu avec des éléments coques, qui fusionne les noeuds dans la tolérance spécifiée pour les éléments solides.
