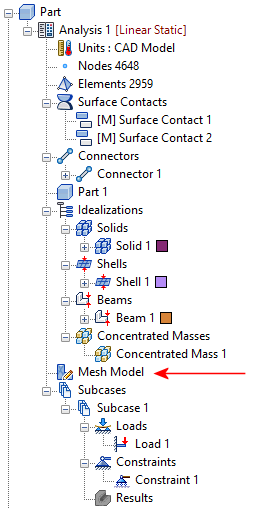

Cet élément apparaît dans l'arborescence du modèle juste sous Elements.
Le nombre total de noeuds et d'éléments s'affiche dans le navigateur après le noeud Unités.
Cliquez avec le bouton droit sur Modèle de maillage. Les options suivantes sont disponibles dans le menu contextuel :
- Edition
- Basculer vers
- Maillage global
- Table de maillage
- Générer le maillage
- Supprimer le maillage
- Afficher le maillage
- Masquer le maillage
- Vérifier la qualité du maillage
- Ajouter le contrôle de maillage
Suivez les liens au bas de cette page pour en savoir plus sur chacune des commandes ci-dessus.
Fonctionnalités de maillage générales
La liste suivante répertorie les fonctionnalités de maillage de Nastran In-CAD, particulièrement en ce qui concerne le mélange de types d'élément :
- Les segments d'esquisse d'intersection sont divisés automatiquement aux intersections pour créer des noeuds coïncidents. Cette fonctionnalité connecte les pièces de l'élément de poutre entre elles sans que vous ayez à diviser et à couper les éléments d'esquisse manuellement.
- Les coques et les poutres peuvent être combinées. Les maillages sont automatiquement mis en correspondance lorsqu'une ligne d'esquisse coïncide avec une arête de surface de CAO. (* voir la remarque)
- Les coques et les solides peuvent être combinés directement (maillage de coïncidence correspondant).
- Les solides et les poutres peuvent être combinés directement (maillage de coïncidence correspondant). Les maillages sont automatiquement mis en correspondance lorsqu'une ligne d'esquisse coïncide avec une arête de surface de CAO. (* voir la remarque)
Remarque : les connexions aux éléments de poutre ne se produisent pas au niveau des noeuds intermédiaires d'éléments solides ou coques. Tandis que les variantes quadratiques avec des noeuds intermédiaires sont disponibles pour les éléments solides et coques, il n'existe pas d'éléments de poutre quadratiques.
Pour plus d'informations sur l'association de types d'éléments, reportez-vous à la page Eléments finis dans Autodesk Nastran In-CAD.
