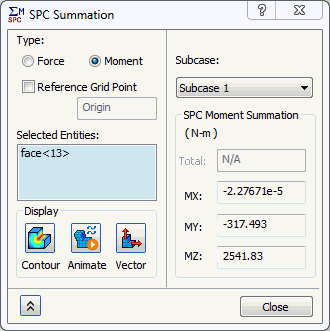

Somme des SPC : permet d'effectuer une somme de moment et de force d'une contrainte de point unique (SPC) (si vous avez demandé un résultat de contrainte de point unique).
- Type : les deux options Force et Moment sont disponibles pour la contrainte de point unique afin de calculer les forces et le moment de réaction, respectivement.
- Force : lorsque le type est défini sur Force, cette boîte de dialogue vous donne la somme des forces SPC TOTAL, TX, TY et TZ pour les entités sélectionnées.
- Moment : lorsque le type est défini sur Moment, cette boîte de dialogue vous donne la somme des moments SPC MX, MY et MZ pour les entités sélectionnées. En outre, l'option Noeud de référence devient disponible (voir puce suivante).
- Noeud de référence : si vous le souhaitez, vous pouvez spécifier un numéro de noeud qui servira de base aux résultats des moments SPC (ne s'applique pas à l'option Force). Vous ne pouvez pas sélectionner le noeud graphiquement. Toutefois, vous pouvez créer un groupe de noeuds et sélectionner graphiquement le noeud souhaité afin de déterminer le numéro d'identification du noeud avant d'accéder à la boîte de dialogue Somme des SPC.
Lorsque cette option n'est pas cochée, l'origine globale est le point de référence pour les résultats de moment.
- Entités sélectionnées : permet de sélectionner les arêtes, les sommets et les faces pour lesquels calculer la somme des forces ou des moments de contrainte de point unique. Cliquez dans cette zone avec le bouton droit de la souris pour filtrer votre sélection en choisissant les types d'entité à sélectionner à l'aide des options du menu contextuel. Les commandes supplémentaires du menu contextuel sont les suivantes :
- Supprimer : permet de supprimer les entités mises en surbrillance dans la liste.
- Tout effacer : permet de supprimer toutes les entités de la liste.
- Enchaînement de faces : cette option permet de sélectionner toutes les faces tangentes à la face sélectionnée. La sélection continue de se propager jusqu'à ce que les arêtes sans face tangente adjacente soient atteintes.
- Sous-cas : ce menu déroulant permet de choisir un sous-cas pour lequel obtenir la somme des forces.
- Affichage : la section Affichage comprend les boutons suivants :
- Contour : permet d'afficher un tracé de contours des résultats de la somme des SPC.
- Animer : permet d'animer un tracé de contours des résultats de la somme des SPC.
- Vecteur : permet d'afficher un tracé vectoriel des résultats de la somme des SPC.
