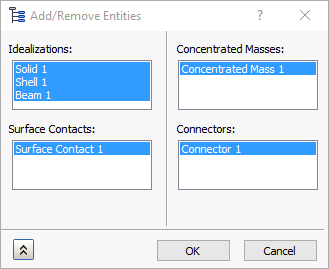

Lorsque vous cliquez sur le noeud Analyse avec le bouton droit de la souris dans le navigateur (arborescence de modèle Autodesk Nastran) et que vous choisissez Ajouter/Supprimer des entités, la boîte de dialogue suivante s'affiche :
La boîte de dialogue comporte les sections suivantes :
- Idéalisations
- Contacts de surface
- Masses concentrées
- Connecteurs
Vous pouvez sélectionner des idéalisations dans chacune des quatre sections à inclure dans le modèle d'analyse. Les éléments mis en surbrillance sont inclus dans l'analyse ; les éléments non sélectionnés en sont exclus. Vous pouvez également faire glisser des éléments à partir du noeud Idéalisations de la branche Modèle du navigateur vers le noeud Idéalisations de la branche Pièce/Ensemble du navigateur pour les inclure dans l'analyse.

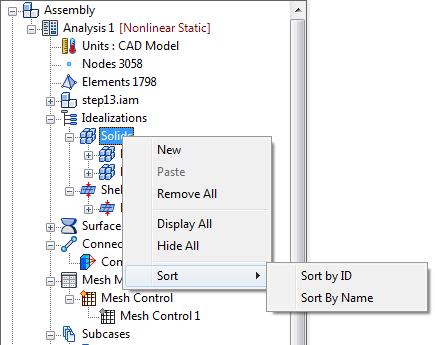

Un seul noeud Idéalisations est inclus dans le noeud de navigateur Pièce/Ensemble. Ce noeud comporte un sous-nœud pour chacun des cinq types d'idéalisations inclus dans l'analyse (Solides, Coques, Poutres, Masses concentrées et Connecteurs). Les contacts de surface sont répertoriés dans un noeud de navigateur distinct (pas dans Idéalisations). À l'aide des menus contextuels, vous pouvez créer des idéalisations directement dans la branche Pièce/Ensemble sans avoir à accéder d'abord à la branche Modèle. Vous pouvez également supprimer une seule idéalisation ou l'ensemble d'un groupe, ainsi qu'afficher, masquer ou trier les idéalisations :
Pour tous les sous-nœuds dans la branche Idéalisations, le même menu contextuel est disponible, offrant les mêmes options, avec les exceptions suivantes :
- Lorsque vous sélectionnez un noeud parent d'un groupe (tel que Solides, Poutres ou Connecteurs), la commande Tout supprimer s'affiche dans le menu contextuel. Utilisez cette commande pour supprimer tous les objets enfants dans le groupe.
- Lorsque vous sélectionnez un ou plusieurs objets enfants dans un groupe (comme Propriété physique 1 et/ou Propriété physique 2), la commande Supprimer s'affiche dans le menu contextuel. Cette commande supprime uniquement les éléments actuellement sélectionnés dans le groupe. En outre, les commandes Trier ne s'affichent pas dans le menu contextuel pour les objets enfants.
