Configuration dynamique

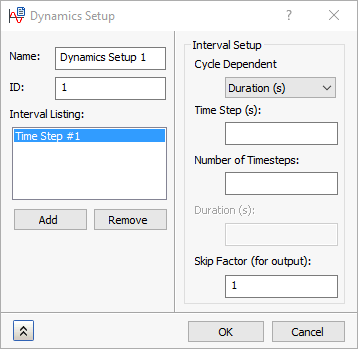

Pour configurer la configuration dynamique pour une analyse de réponse transitoire directe ou modale, cliquez avec le bouton droit sur Configuration dynamique sous votre sous-cas dans l'arborescence, puis sélectionnez Modifier.

Analyse de réponse transitoire directe/non linéaire

Analyse de réponse transitoire modale

Pour configurer la configuration dynamique pour une analyse de réponse en fréquence modale ou directe, de réponse aléatoire ou de fatigue de vibration, cliquez sur Configuration dynamique avec le bouton droit de la souris sous votre sous-cas dans l'arborescence, puis sélectionnez Modifier.

Analyse de réponse en fréquence directe

Analyse de réponse en fréquence modale

Analyse de réponse aléatoire ou de fatigue de vibration

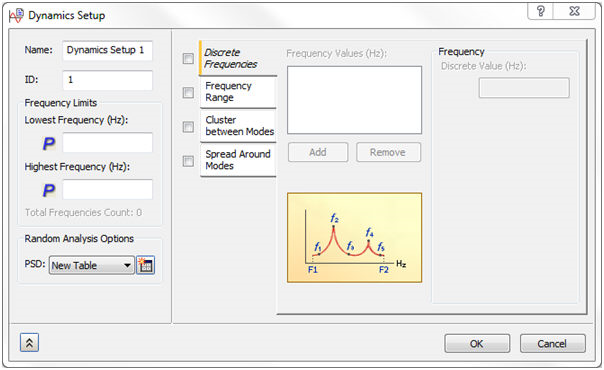

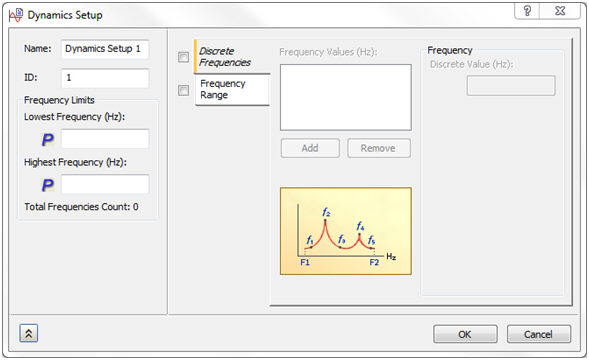

Nom : nomme les fréquences de solution définies.

ID : l'ID de la propriété est automatiquement mis à jour par Autodesk Nastran In-CAD, semblable à Matériaux.

Limites de fréquence :

• Fréquence la plus basse (Hz) : cette option est la plus basse fréquence dans la gamme de fréquences d'intérêt pour une analyse de réponse en fréquence directe. Cette quantité est définie en Hz.
  • Dans la solution de réponse en fréquence modale, la fréquence la plus basse utilise le paramètre LFREQ dans le fichier de données brutes. Ceci empêche toute fréquence plus basse que ce chiffre. indique qu'il est enregistré sous la forme d'un paramètre.
• Haute fréquence (Hz) : cette option est la plus haute fréquence dans la gamme de fréquences d'intérêt pour une analyse de réponse en fréquence directe. Cette quantité est définie en Hz.
  • Dans la solution de réponse en fréquence modale, la fréquence la plus haute utilise le paramètre HFREQ dans le fichier de données brutes. Ceci empêche toute fréquence plus élevée que ce chiffre. indique qu'il est enregistré sous la forme d'un paramètre.
• Nombre total de fréquences : il s'agit du nombre total de fréquences qui est calculé en fonction de la plus basse et la plus haute fréquence avec le nombre de points et d'incréments de fréquence dans la gamme de fréquence d'intérêt pour une analyse de réponse en fréquence directe.

Options d'analyse aléatoire :

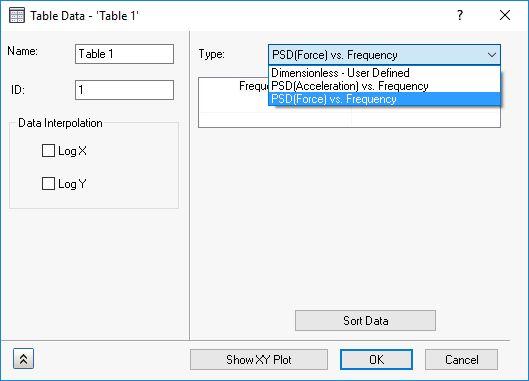

• PSD : permet de définir la courbe de la densité spectrale de puissance à l'aide de la table de données avec les options d'interpolation de données.



  • Type : cette option permet deux options PSD (accélération) et fréquence et PSD (Force) et fréquence.
  • Interpolation de données : interpole les valeurs des données entrées dans le tableau dans les directions X et Y logarithmiques.

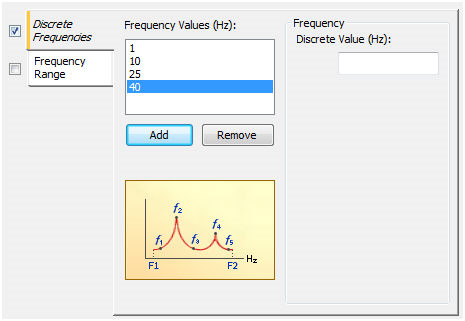

Fréquences discontinues :

• Valeurs de fréquence (Hz) : permet de spécifier des fréquences discrètes en les ajoutant à la liste.

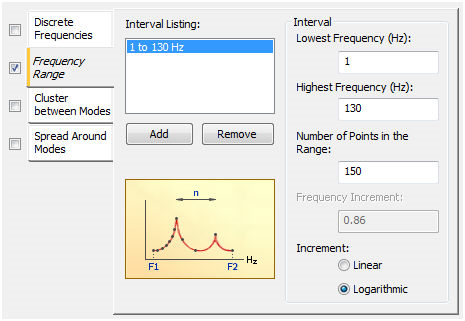

Plage de fréquences :

Réponse en fréquence directe (linéaire)

Réponse en fréquence directe (logarithmique)

Réponse en fréquence modale (linéaire)

Réponse en fréquence modale (logarithmique)

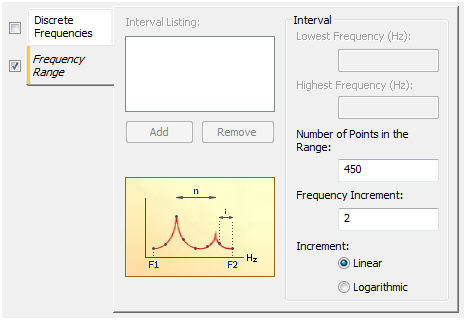

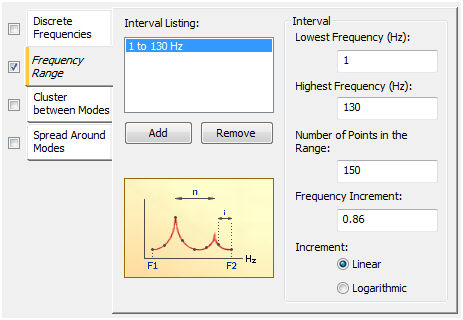

• Linéaire :
  • Nombre de points dans la plage : définit le nombre de points de fréquence. Cette valeur est liée à la gamme de fréquences les plus basses et les plus hautes ainsi qu'à l'incrément de fréquences.
  • Incrément de fréquence : définit les incréments entre l'intervalle de fréquences les plus basses et les plus élevées. Ceci est lié au nombre de points.

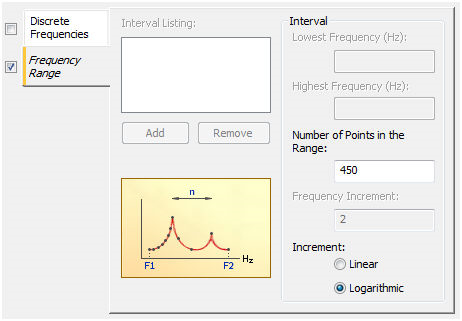

• Logarithmique :
  • Nombre de points dans la plage : définit le nombre de points logarithmiques dans l'intervalle de fréquences les plus basses et les plus élevées.
• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.

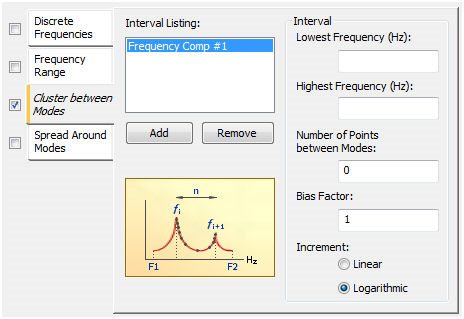

Cluster entre les modes :

Linéaire

Logarithmique

• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.
• Nombre de points entre les modes : cette option définit le nombre de points entre les modes.
• Facteur d'altération : définit la manière dont les points sont situés. Une valeur de 1 signale des points régulièrement espacés et une valeur supérieure à 1,0 altère les points vers les extrémités de l'ensemble et une valeur inférieure à 1,0 altère les points vers le centre de l'ensemble. Par exemple, un ensemble est défini comme f_{le plus bas} -> f_w1 alors f_w1 -> f_w2 et f_wn ->f_{le plus élevé}.

Diffuser autour des modes :

• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.
• Nombre de points par mode : cette option définit le nombre de points dans le pourcentage envergure autour d'un mode.
• Pourcentage de diffusion : définit un pourcentage de +/- sur chaque côté d'une fréquence propre.
