Cet élément apparaît dans l'arborescence du modèle juste après la branche Analyse. Le nombre total de noeuds dans le maillage est indiqué à l'extrême droite de l'en-tête (par exemple, Noeuds 786). L'élément Noeuds apparaît dans l'arborescence du modèle, que le maillage ait été généré ou non, avec zéro (0) indiqué pour le nombre de noeuds dans un modèle non maillé.
Lorsque vous cliquez sur Noeuds avec le bouton droit de la souris, les options suivantes sont disponibles dans le menu contextuel :
- Affichage de requête : lorsque cette option est activée, elle permet une interrogation en temps réel des noeuds dans le modèle. L'affichage de requête pour les noeuds est également accessible à l'aide de la barre d'outils d'affichage de requête.
- Mettre en surbrillance : cette option permet de mettre un ensemble de noeuds en surbrillance sur le modèle afin de déterminer l'emplacement du noeud et/ou ses propriétés. Il existe deux manières d'indiquer les noeuds à mettre en surbrillance :
- Sélectionnez les noeuds graphiquement en cliquant dessus un par un dans le modèle.
- Si vous connaissez les ID des noeuds, saisissez-les dans le champ ID d'entité, en utilisant un espace ou une virgule pour séparer plusieurs ID. Cliquez ensuite sur AJOUTER.

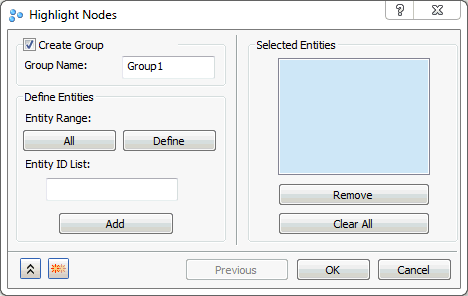

Dans les deux cas, les noeuds sélectionnés ou saisis apparaissent dans la zone de liste Entités sélectionnées. La boîte de dialogue Mettre en surbrillance les noeuds est représentée ci-dessous :
Vous pouvez inclure des éléments de la zone Entités sélectionnées dans un nouveau groupe de noeuds en cochant la case Créer un groupe. Les groupes constituent un moyen pratique de sélectionner à nouveau plusieurs éléments ultérieurement.
