Cet élément est le sous-niveau suivant dans l'arborescence sous Analyse. Permet de définir un système d'unités dans la boîte de dialogue Analyse.
Système d'unités :
- Modèle de CAO : système d'unités par défaut défini dans les paramètres de document de l'environnement de CAO.
- SI : système MKS (mètres, kilogrammes, secondes, Newton, Kelvin et degrés).
- SI modifié : système MKS modifié (millimètres, tonnes, secondes, Newton, Kelvin et degrés).
- Anglais : système d'unités britannique/IPS (pouces, livres, secondes carré par pouce, secondes, livres, Fahrenheit et degrés).
- CGS : système utilisé pour définir les unités standard en centimètres, grammes, secondes, dynes, Celsius et degrés.

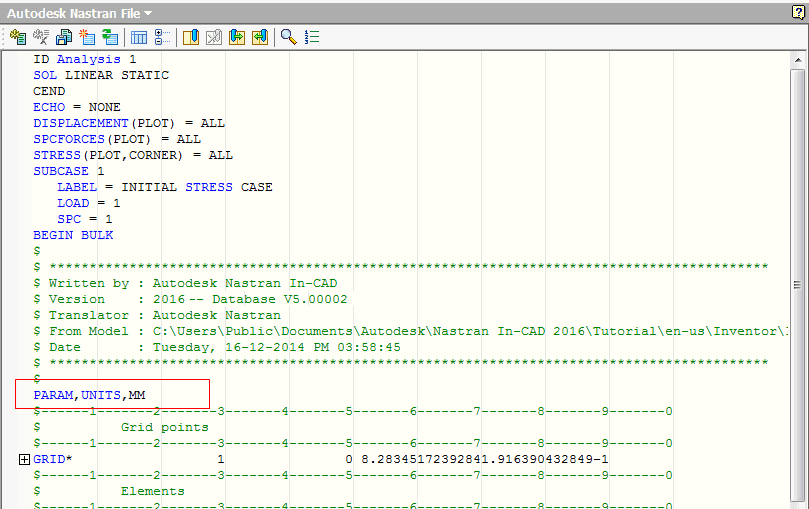

Les unités sélectionnées dans le formulaire Analyse sont définies uniquement pour cette analyse spécifique. Les unités sont également exportées vers le fichier de données brutes Nastran en tant que PARAM, UNITS, LengthUnit(comme IN ou MM).

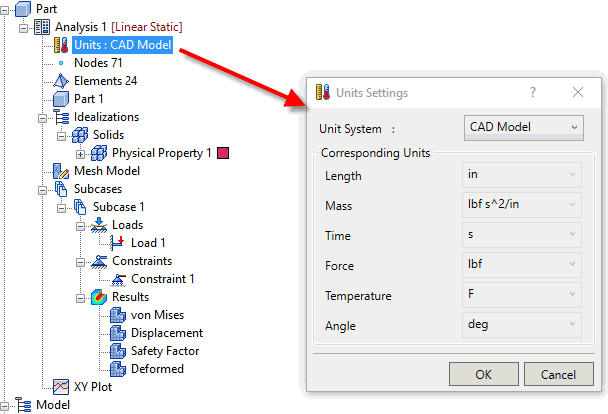

Une fois les unités définies, elles s'affichent dans l'arborescence sous Analyse et vous pouvez modifier le système d'unités à partir de là, comme illustré dans l'image suivante.
Les unités d'affichage sont également affichées dans la partie supérieure de la légende pour les résultats des tracés de contour. Dans ce cas, un menu déroulant est fourni pour passer rapidement à d'autres unités d'affichage.
