Pas de temps

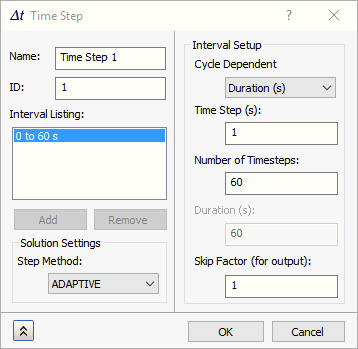

Pour configurer les pas de temps pour une analyse de transfert thermique transitoire non linéaire, cliquez avec le bouton droit de la souris sur Pas de temps sous votre sous-cas dans l'arborescence Autodesk Nastran In-CAD et sélectionnez Modifier.

• Nom : permet de nommer le pas de temps.
• ID : l'ID de la propriété est automatiquement mis à jour par Autodesk Nastran In-CAD, comme pour les matériaux.
• Liste d'intervalles : génère automatiquement une liste d'intervalles en fonction de la configuration de l'intervalle.
• Paramètres de solution :
  • Méthodes de pas :
    • ADAPTIF : ce paramètre indique au solveur d'utiliser un algorithme de pas de temps adaptatif qui détermine le pas de temps en fonction des changements de la solution.
    • CONSTANT : ce paramètre indique au solveur d'utiliser un pas de temps d'intervalle constant.

  Les paramètres de solutions s'affichent uniquement lorsqu'un type d'analyse de transfert thermique transitoire non linéaire est sélectionné.

• Configuration des intervalles :
  • Dépendant du cycle : permet de choisir de rendre l'un des trois paramètres suivants dépendant des deux autres. Cette option active deux champs de saisie et rend le troisième indisponible. Elle offre une plus grande flexibilité dans la définition de l'intervalle. Choisissez la valeur (dépendante du cycle) calculée et saisissez les deux autres.
    • Pas de temps : durée du pas de temps.
    • Nombre de pas de temps : nombre de pas de temps à effectuer pour l'intervalle.
    • Durée : durée de l'intervalle.
  • Ignorer le facteur (pour sortie) : limite le nombre de jeux de résultats. L'utilisation d'un facteur d'omission de 2 vous donnera 1 jeu de résultat tous les deux pas de temps.
