Vue de section

Cliquez avec le bouton droit sur Déplacement dans un cas de charge et sélectionnez Modifier. Cochez la case en regard de l'onglet Vue de section.

L'onglet Vue de section présente les fonctionnalités principales suivantes :

• Sélection planaire :
  • Commencez par sélectionner un plan de coupe principal par rapport au système de coordonnées du modèle : Plan frontal, Plan supérieur ou Plan droit.
• Déplacement et rotation :
  • Déplacer le plan : permet de déplacer le plan sélectionné à une distance spécifiée par rapport à l'origine du modèle.
  • Rotation X : permet de faire pivoter le plan sélectionné selon un angle donné par rapport à l'axe X du modèle.
  • Rotation Y : permet de faire pivoter le plan sélectionné selon un angle donné par rapport à l'axe Y du modèle.
  • Cliquez sur le bouton Afficher situé sous la section Tracé dans la boîte de dialogue Tracé pour afficher les paramètres actuels.

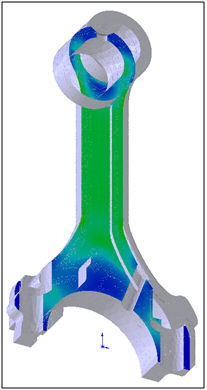

• Section du plan avec limites :
  • Une section où le plan de coupe entrecoupe le modèle s'affiche par rapport au contour de base du modèle.

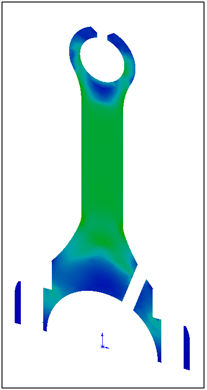

• Section du plan sans limites :
  • Seule une section où le plan de coupe entrecoupe le modèle s'affiche.

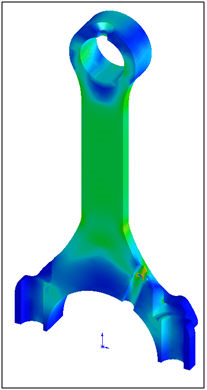

• Afficher la section avec solide coupé :
  • La section et la partie du modèle d'un côté du plan de coupe s'affichent.



  • Inverser la direction de la section : cette option de sélectionner le côté du plan de coupe qui est affiché.
