Sélectionnez l'option Eléments solides sous Type dans le formulaire Propriété physique. Vous remarquerez que les éléments solides ne peuvent pas être sélectionnés dans le contexte de l'ensemble.

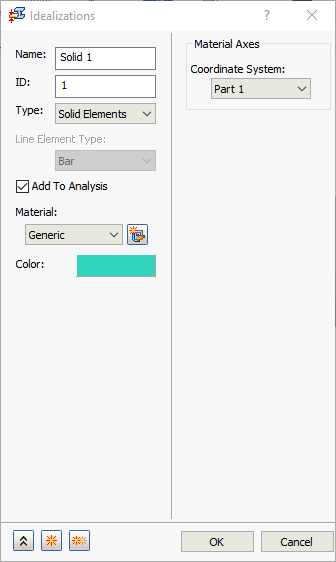

Contexte de composant unique :

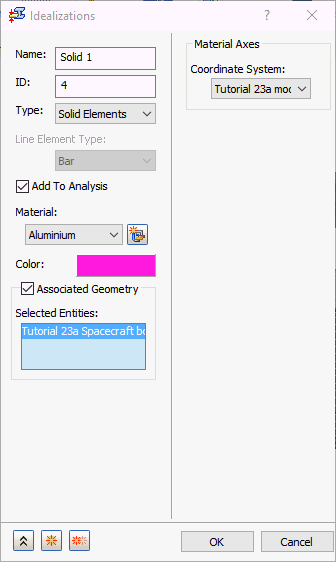

Contexte d'ensemble :
- Géométrie associée : cette option est uniquement disponible pour les ensembles. Le type d'élément solide de l'idéalisation est appliqué composant par composant. Lorsque l'option Géométrie associée n'est pas sélectionnée, l'idéalisation est appliquée à la totalité du modèle (tous les composants). Activez cette option pour définir les propriétés d'idéalisation uniques des corps individuels à l'intérieur de l'ensemble. Sélectionnez les corps auxquels affecter le jeu de propriétés actuel pour les afficher dans la liste Entités sélectionnées.

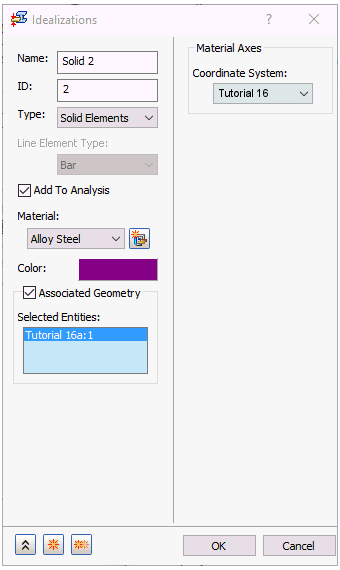

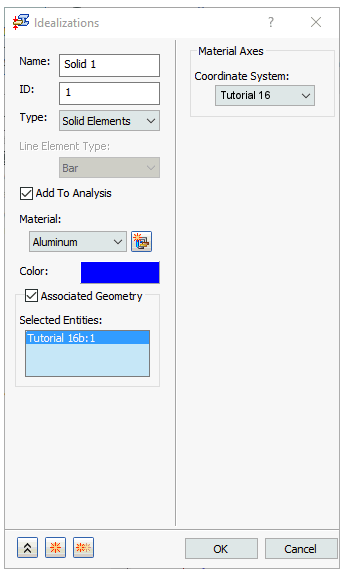

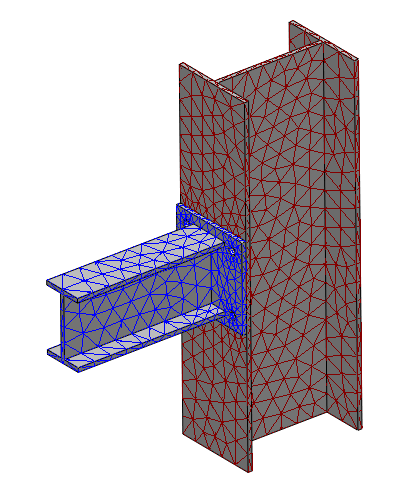

Dans les exemples suivants, deux couleurs et des matériaux différents sont affectés à deux composants distincts d'un ensemble :
- Axes des matériaux : permet d'attribuer un système de coordonnées de matériau pour les éléments avec un matériau orthogonal. La coordonnée définie par l'utilisateur et globale peut être attribuée comme coordonnée de matériau.

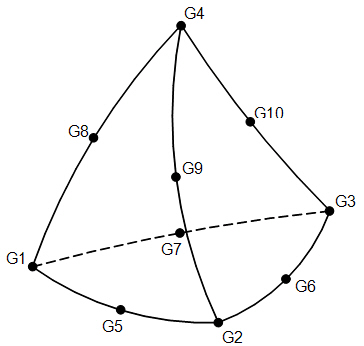

Connection d'élément tétraédrique parabolique solide :

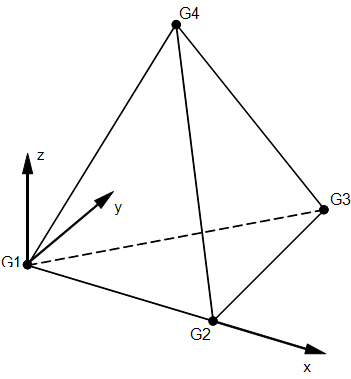

Système de coordonnées de l'élément solide :
Il est vivement recommandé d'utiliser les éléments tétraédriques paraboliques pour obtenir des résultats précis. Utilisez les éléments tétraédriques linéaires avec soin. Un exemple d'application d'éléments linéaires peut être la réduction de la taille du modèle dans les zones où les résultats ne sont pas essentiels ou dans l'analyse de transfert thermique, mais pas lorsqu'une analyse de contrainte thermique est effectuée.
