Un tuyau est un élément 1D avec six degrés de liberté par noeud, avec l'option de pression interne. Ce type dispose d'options pour utiliser Entrée de propriété, Section ou Elément structurel sous Type d'entrée. Reportez-vous à la rubrique Propriétés des éléments de ligne pour plus d'informations sur les types d'entrées et les paramètres associés.

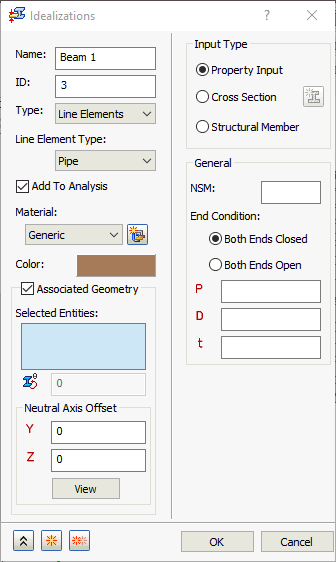

- Lorsque l'option Entrée de propriété est sélectionnée, la forme suivante apparaît :
- NSM : définit la masse non structurelle pour ce type d'élément.
- Condition de fin : indique au solveur la condition aux extrémités du tuyau que l'élément de ligne représente :
- Les deux extrémités sont fermées : lorsque cette option est sélectionnée, le tuyau est fermé/bouché aux deux extrémités.
- Les deux extrémités sont ouvertes : lorsque cette option est sélectionnée, les deux extrémités du tuyau sont ouvertes.
- P : définit la pression interne du tuyau.
- D : définit le diamètre du tuyau.
- t : définit l'épaisseur du tuyau.

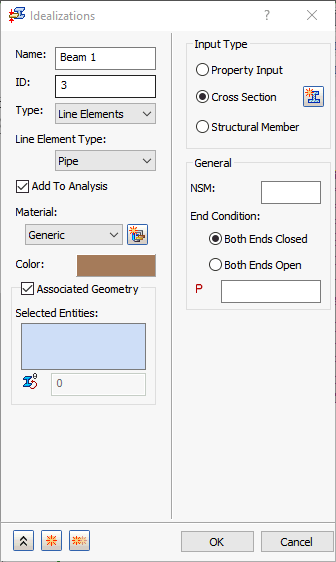

- Lorsque le type d'entrée Section est sélectionné, la forme suivante apparaît :
- NSM : définit la masse non structurelle pour ce type d'élément.
- Condition de fin : indique au solveur la condition aux extrémités du tuyau que l'élément de ligne représente :
- Les deux extrémités sont fermées : lorsque cette option est sélectionnée, le tuyau est fermé/bouché aux deux extrémités.
- Les deux extrémités sont ouvertes : lorsque cette option est sélectionnée, les deux extrémités du tuyau sont ouvertes.
- P : permet d'entrer la pression interne du tuyau.
