Options de vecteur

Cliquez avec le bouton droit sur Déplacement dans un cas de charge et sélectionnez Modifier. Cochez la case en regard d'Options de vecteur.

L'onglet Options de vecteur contient les sections principales suivantes :

• Résultats :
  • Vous pouvez choisir parmi différents types de résultats à afficher dans le tracé de vecteur, comme indiqué dans la figure ci-dessus.
  • Par exemple, si la contrainte Contrainte de solide est sélectionnée sous Résultats, diverses contraintes normales et contraintes principales peuvent être affichées au format vectoriel.

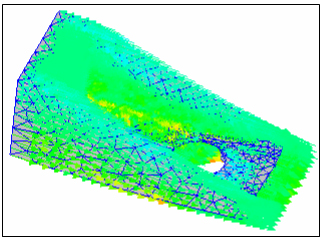

  • Dans l'exemple illustré dans la figure ci-dessous, les contraintes normales sont affichées sous la forme d'un tracé de vecteur sur le maillage déformé.



  • Vous pouvez choisir d'afficher plusieurs tracés vectoriels dans le même tracé ou un tracé de vecteur sur un tracé de contour, et ainsi de suite.
• Composants :
  • Vous pouvez choisir d'afficher les vecteurs dans une seule direction, une combinaison des directions, ou simplement leurs magnitudes.
  • Lorsque l'option Contrainte de solide est sélectionnée sous Résultats, vous pouvez choisir d'afficher les vecteurs dans une seule direction, un plan, une combinaison de ces éléments, ou simplement leurs contraintes principales minimum, moyenne et/ou maximale.
• Options d'affichage :
  • Vous pouvez changer la taille des flèches du vecteur.
