Cet exercice vous apprend à utiliser les tracés pour interpréter vos résultats d'écoulement.

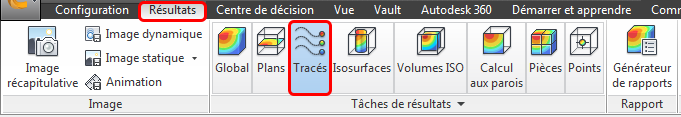

1. Cliquez sur Tracés dans l'onglet Résultats :

2. Dans le ruban contextuel Créer un jeu, définissez le type de définition des origines sur Zone, le modèle de définition des origines sur Grille et la Densité de définition des origines sur 0.1. Cliquez sur Ajouter.

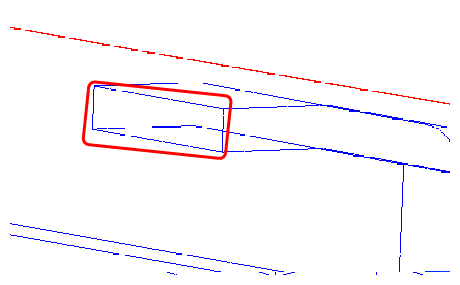

3. Cliquez sur le plan :

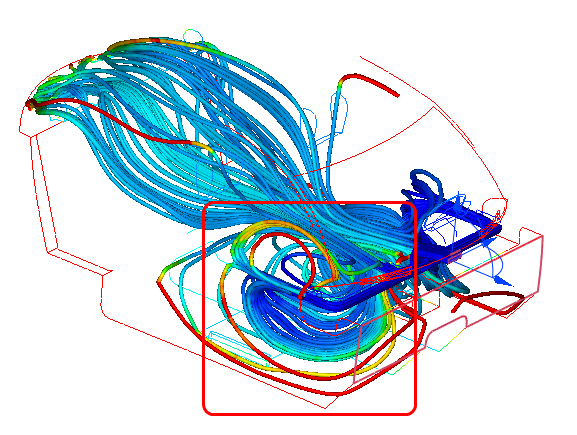

4. Observez la recirculation à l'avant du siège. Cette procédure interdit à l'air d'atteindre la zone du siège arrière.

Remarque : Les tracés reçoivent un code de couleur des résultats globaux. Dans l'image ci-dessus, des couleurs sont appliquées en fonction de la température.

5. Vous pouvez remarquer que l'écoulement qui atteint le siège arrière provient principalement du centre de l'habitacle. Cliquez avec le bouton droit à l'extérieur du modèle et sélectionnez Capturer l'image récapitulative .

Remarque : Cette vue servira à expliquer le comportement spécifique du modèle, ainsi qu'à effectuer une comparaison aux autres configurations.

6. Pour enregistrer ces tracés dans le but de les utiliser par la suite, cliquez hors du modèle avec le bouton droit de la souris, puis sélectionnez Enregistrer un fichier de paramètres de vue. Donnez le nom "tracés" au fichier de paramètres de vue.

7. Pour supprimer les tracés, cliquez dessus avec le bouton droit de la souris et choisissez Supprimer.

Fin de l'exercice
