Chapitre 10 : Affectation du maillage

Précédent : Exercice 3 | Suivant : Exercice 4

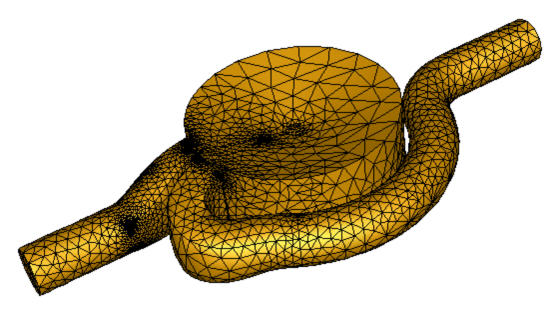

Avant que l'exécution d'une analyse Autodesk Simulation CFD ne soit lancée, la géométrie est divisée en petites pièces appelées éléments. On appelle nœud le coin de chaque élément. Le calcul est effectué à ces nœuds. Ces éléments et ces nœuds composent le maillage.

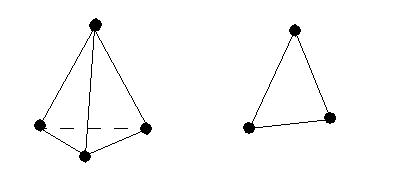

Dans les modèles 3D, la plupart des éléments sont tétraédriques : des éléments à quatre faces triangulaires. Dans les modèles 2D, la plupart des éléments sont des triangles :

Avantages de la définition automatique de la taille de maillage

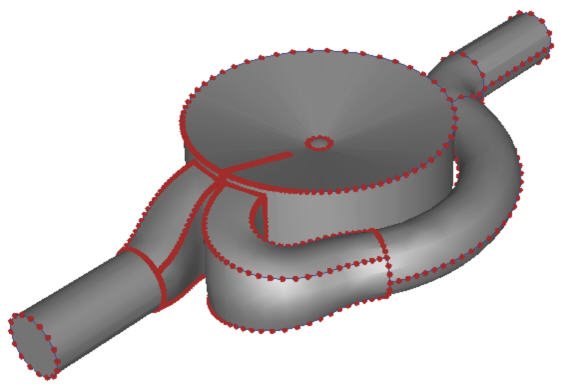

effectue une interrogation topologique exhaustive de la géométrie d'analyse et détermine la taille et la distribution du maillage sur tous les volumes, arêtes et surfaces du modèle. La courbure géométrique, les gradients et la proximité des caractéristiques environnantes sont tous pris en compte pour affecter les tailles des éléments et les distributions du maillage.

Le mode de sélection (volume, surface ou arête) actif lorsque l'utilisateur clique sur le bouton n'a aucune importance sur le résultat.

Ce processus est rapide, mais il peut prendre plusieurs minutes pour les modèles comportant 3000 arêtes ou plus.

Le processus de travail pour le maillage

Taille automatique

Il existe plusieurs méthodes pour appliquer la définition de taille automatique :

Outils de maillage

Servez-vous des outils de maillage pour personnaliser la distribution du maillage. Tous ces outils sont accessibles dans la boîte de dialogue d'édition rapide Tailles de maillage. Pour simplifier le processus de travail, de nombreux outils sont également disponibles dans la barre d'outils et le groupe de fonctions contextuel.

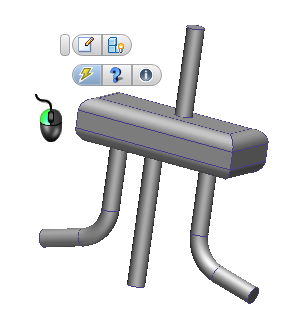

Barre d'outils contextuelle

Cliquez avec le bouton droit sur ou près du modèle :

  1. Ouvrez la boîte de dialogue d'édition rapide Tailles de maillage.
  2. Ouvrez la boîte de dialogue de définition automatique de taille de maillage
  3. Créez des zones de raffinement du maillage. (Pour focaliser le maillage sur les zones critiques.)
  4. Vérifiez le modèle à l'aide des Diagnostics. (Pour supprimer les caractéristiques qui pourraient devenir problématiques.)
  5. Supprimez une pièce sélectionnée. (Pour enlever les pièces moins importantes et réduire le temps d'analyse.)
  6. Reprenez une pièce sélectionnée.

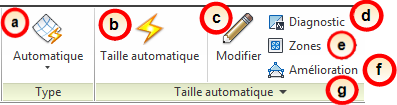

Groupe de fonctions contextuel dans le ruban

  1. Passez de la définition des tailles de maillage automatique à la définition manuelle et vice versa.
  2. Ouvrez la boîte de dialogue de définition automatique de taille de maillage
  3. Ouvrez la boîte de dialogue d'édition rapide Tailles de maillage.
  4. Vérifiez le modèle à l'aide des Diagnostics. (Pour supprimer les caractéristiques qui pourraient devenir problématiques.)
  5. Créez des zones de raffinement du maillage. (Pour focaliser le maillage sur les zones critiques.)
  6. Modifiez ou désactivez l'Amélioration du maillage.
  7. (Dans le panneau d'extension du panneau contextuel.) Personnalisez la distribution du maillage en modifiant les commandes de maillage Avancées.

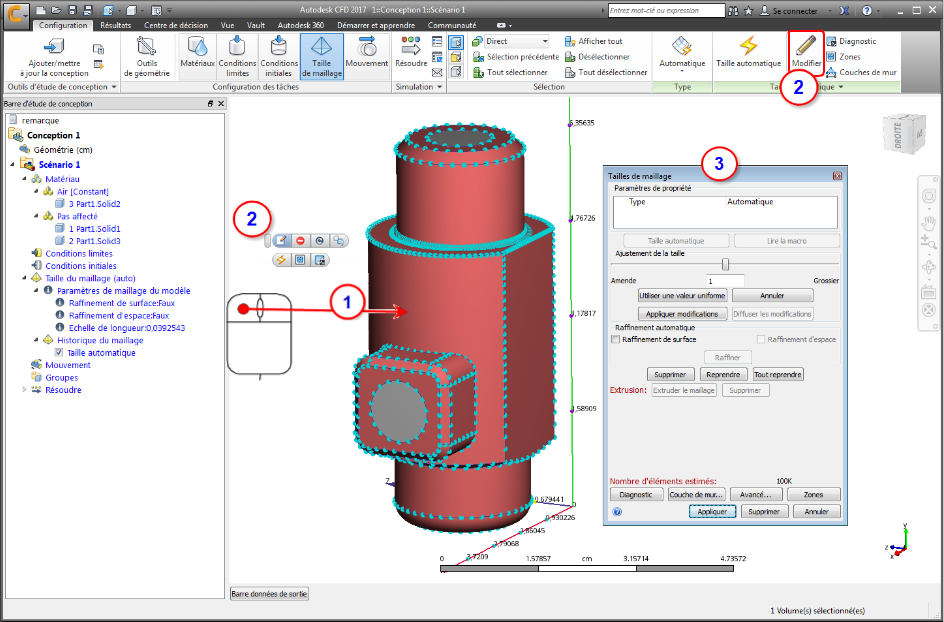

Modification du maillage sur le modèle

Dans certains cas, la distribution du maillage doit être modifiée :

  1. Sélectionnez la pièce.
  2. Ouvrez la boîte de dialogue d'édition rapide Tailles de maillage.
  3. Effectuez les raffinements appropriés ou faites appel au raffinement automatique.

Historique du maillage

Lorsque vous définissez un maillage à l'aide de l'option Définition automatique de la taille de maillage, vous définissez un processus que le mailleur utilise pour générer le maillage. Contrairement aux matériaux et aux conditions limites, une définition de maillage est un ensemble de commandes émises dans un ordre spécifique. Lorsque vous changez l'ordre de ces commandes, vous modifiez souvent le maillage obtenu.

La branche Taille de maillage de la barre Etude de conception liste toutes les étapes dans l'historique de définition du maillage. Cela implique l'activation de la définition automatique de la taille, des ajustements de taille et l'application de la fonction Diffuser les modifications. Chaque étape est répertoriée sous la forme d'une branche distincte et elle peut être modifiée, désactivée ou supprimée de la définition du maillage.

L'ensemble des étapes de l'historique constitue la définition du maillage. Certaines commandes de définition du maillage invitent des boîtes de dialogue de questions concernant le réétablissement des paramètres d'ajustement existants ou la suppression des tailles de maillage existantes. Les réponses à ces questions affectent la définition de maillage active, mais elles ne suppriment pas les étapes précédentes de l'historique. De nouvelles étapes ajoutées à la définition peuvent changer la distribution, voire "annuler" les effets des étapes antérieures.

Voici les principaux avantages de l'historique de maillage :

Pour changer un paramètre existant dans la distribution du maillage :

Les distributions du maillage sur les modèles complexes sont souvent générées par l'intermédiaire d'une série de commandes et de raffinements. Puisque chaque réglage est accessible dans l'historique, il est facile de modifier un paramètre spécifique dans la définition du maillage.

  1. Cliquez avec le bouton droit de la souris sur le réglage et sélectionnez Modifier.
  2. Modifiez la valeur dans la boîte de dialogue.

Pour recréer la distribution du maillage :

Lorsqu'un paramètre est modifié ou supprimé, une icône d'"avertissement" s'affiche sur la branche Taille de maillage :

Cela signifie que la distribution du maillage n'est plus à jour et qu'il faut la recréer.

  1. Cliquez avec le bouton droit sur la branche Taille de maillage ou dans la fenêtre du modèle.
  2. Cliquez sur Régénère la définition du maillage.
Remarque : Les points d'origine du maillage sont actualisés après la recréation de sa définition.
Remarque : Le maillage n'est généré qu'après le lancement de la simulation.

Pour désactiver un paramètre :

Il est parfois utile de désactiver temporairement un paramètre sans le supprimer complètement. Cela peut aider à identifier l'effet d'un réglage sur la distribution du maillage.

  1. Désactivez la case adjacente au paramètre.
  2. Recréez la distribution du maillage.

Pour modifier une zone de raffinement du maillage existante :

Remarque : Les définitions d'extrusion n'apparaissent pas dans l'historique de la définition du maillage.

Outils permettant d'améliorer le maillage

Il est important d'avoir un maillage suffisant pour capturer les gradients d'écoulement et de transfert thermique. Il est également important de conserver des ressources informatiques pour assurer une exécution rapide des analyses. Autodesk® CFD propose des outils qui vous aideront à modifier le maillage par défaut en fonction de votre conception, ainsi qu'à améliorer la performance et la fiabilité.

Pour identifier les zones problématiques dans la géométrie de CAO, cliquez sur le bouton Diagnostics . Cet ensemble d'outils interroge la géométrie afin de déterminer l'emplacement des zones problématiques potentielles. Ces zones peuvent causer des difficultés lors de la détermination de la taille de maillage et de la génération de maillage, et même dans la stabilité des solutions des analyses.

L'outil Supprimer permet d'éviter le maillage d'une ou de plusieurs pièces. La fonction Suppression de pièces élimine les pièces de l'analyse, mais elles apparaissent (non maillées) dans les résultats.

Remarque : 1 million d'éléments utilisent environ 2 Go de RAM. L'estimateur d'éléments accessible dans la fenêtre de sélection du maillage propose une approximation des ressources du système qui sera utilisée au cours de l'analyse.

Visualisation du maillage

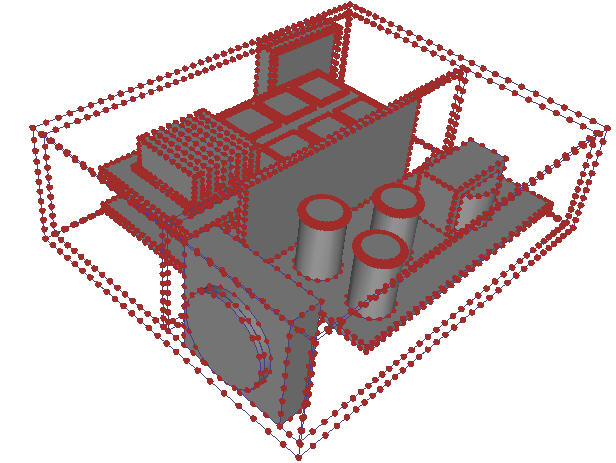

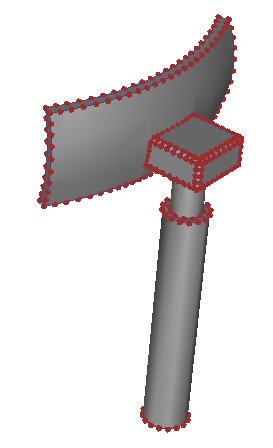

Pendant la tâche Maillage, des points d'aperçu apparaissent sur les arêtes de tous les volumes à mailler. Ces points indiquent l'emplacement des nœuds sur les arêtes à l'issue de la génération du maillage.

Pour visualiser le maillage avant de créer le totalité du maillage 3D :

  1. Sélectionnez des surfaces ou des volumes.
  2. Cliquez avec le bouton droit et sélectionnez Aperçu.

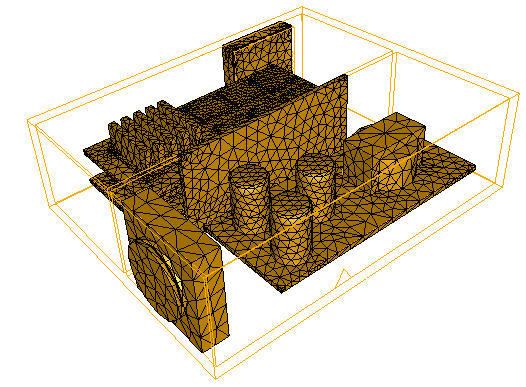

Les faces du maillage sont affichées sur les surfaces sélectionnées. Sachez que, si ce sont des volumes qui ont été sélectionnés, les faces des éléments ne sont dessinées que sur les surfaces des volumes sélectionnés.

Pour supprimer des faces d'éléments de l'aperçu :

  1. Sélectionnez les surfaces ou les volumes affichés avec un maillage d'aperçu.
  2. Cliquez avec le bouton droit et sélectionnez Effacer.

Génération du maillage

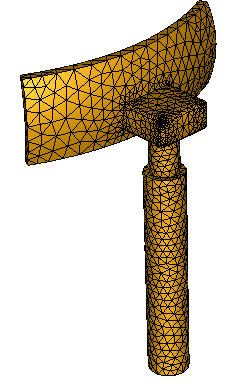

Pour générer le maillage, cliquez sur Résoudre dans la boîte de dialogue Résoudre. Le maillage est créé en suivant la distribution des éléments prescrite. S'il existe déjà un maillage (et que vous vous contentez de poursuivre l'analyse), un nouveau maillage n'est pas créé.

Pour visualiser le maillage avant d'exécuter l'analyse :

  1. Cliquez avec le bouton droit sur la branche Scénario ou Taille de maillage dans la barre d’étude de conception.
  2. Cliquez sur Maillage généré.

Le moment est alors propice pour vérifier le maillage afin de vous assurer qu'il permet la résolution adéquate de la géométrie.

Rubriques apparentées

Ajustement des tailles de maillage

Création de zones de raffinement

Maillage d'extrusion

Paramètres avancés

Amélioration du maillage

Modifications géométriques

Définition manuelle de la taille de maillage

Maillage adaptatif

Historique du maillage
