Dans cette étape, nous allons utiliser les plans récapitulatifs et la section Valeurs critiques du Centre de décision pour évaluer la chute de pression. Cet outil présente très rapidement les données de résultats.
Cliquez avec le bouton droit de la souris sur le plan et sélectionnez Ombré .
Pour cacher les vecteurs, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Vecteur de plan. Sélectionnez Aucun .

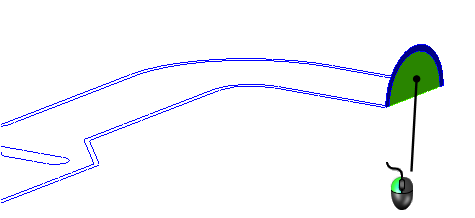

Cliquez avec le bouton gauche de la souri sur le plan et cliquez sur l'icône Alignement des surfaces. Sélectionnez la surface d'entrée.
Pour définir le plan comme étant un plan récapitulatif, cliquez sur Récapitulatif dans le panneau contextuel Plans :
Pour commencer la comparaison des résultats, cliquez sur l'onglet Centre de décision :

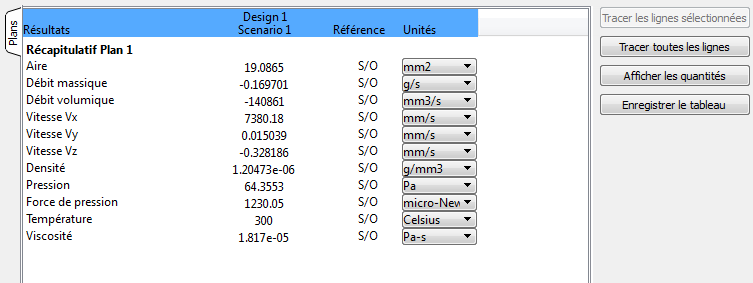

Dans le Centre de décision, cliquez sur Résumé des valeurs avec le bouton droit de la souris, puis cliquez sur Mettre à jour les valeurs récapitulatives.
