Cliquez sur l'onglet Résultats.
Nous allons évaluer la distribution de l'écoulement par le robinet au cours de cette étape, ainsi que des deux étapes suivantes. Nous allons utiliser les plans de coupe, les vecteurs et les tracés des particules pour comprendre l'écoulement.
Cliquez sur Plans à partir de l'onglet Résultats :

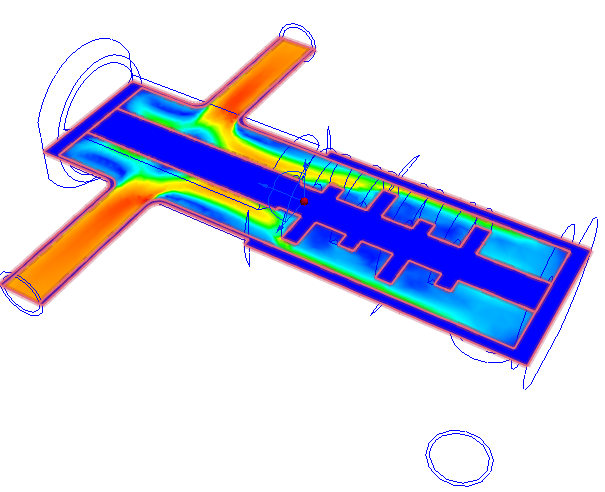

Pour créer un plan, cliquez sur Ajouter dans le panneau contextuel Plans :
Pour orienter le plan, cliquez dessus avec le bouton gauche de la souris, puis cliquez sur cette icône dans la barre d'outils contextuelle :
Y
Pour déplacer le plan, faites glisser l'axe du trièdre selon une orientation normale au plan.
Pour afficher les vecteurs, sélectionnez Vecteur de vitesse dans le menu Vecteur du panneau contextuel Plans :
Pour ajuster l'espace vectoriel :
- Cliquez sur Modifier dans le panneau contextuel Plans.
- Dans la boîte de dialogue Contrôle de plan, faites glisser le curseur Espacement de grille vers Fine. (Cette position se trouve vers le bas de la boîte de dialogue.)

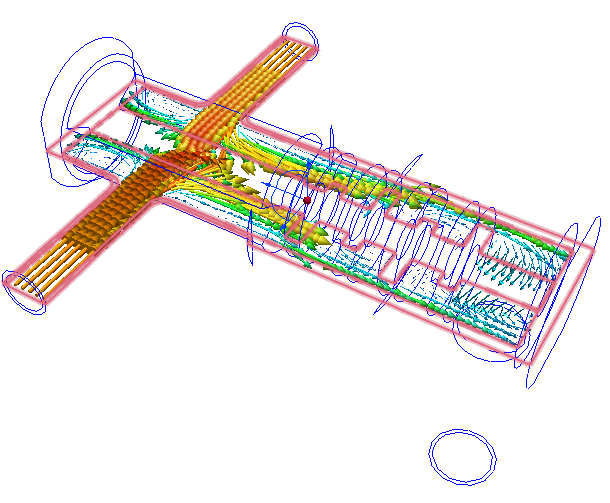

Pour afficher des vecteurs de longueurs différentes (mis à l'échelle selon la Vitesse) :
- Cliquez sur l'onglet Paramètres de vecteur.
- Dans le groupe Longueur, sélectionnez Échelle de longueur.
- Faites glisser le curseur Min vers la gauche et le curseur Max vers la droite.
Pour cacher les contours, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Contour .
