Dans cette étape, nous allons examiner les résultats de vitesse à l'aide du tracé des particules.
Les tracés de particules montrent le chemin du fluide lorsqu'il contourne les obstructions solides. Ils vous aideront à comprendre le chemin d'écoulement, la circulation et les zones de tourbillon.
Pour cacher les vecteurs, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Vecteur de plan. Sélectionnez Aucun .

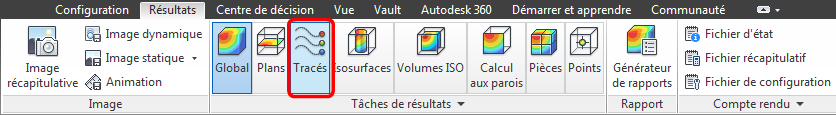

Cliquez sur Tracés dans l'onglet Résultats :
Dans le groupe de fonctions contextuel Tracés, définissez le type d'origine sur Rectangulaire et l'option Motif d'origine sur Grille. Cliquez sur Ajouter.
Vous pouvez utiliser le plan de résultats comme une plate-forme sur laquelle dessiner le parcours de la valeur d'origine :

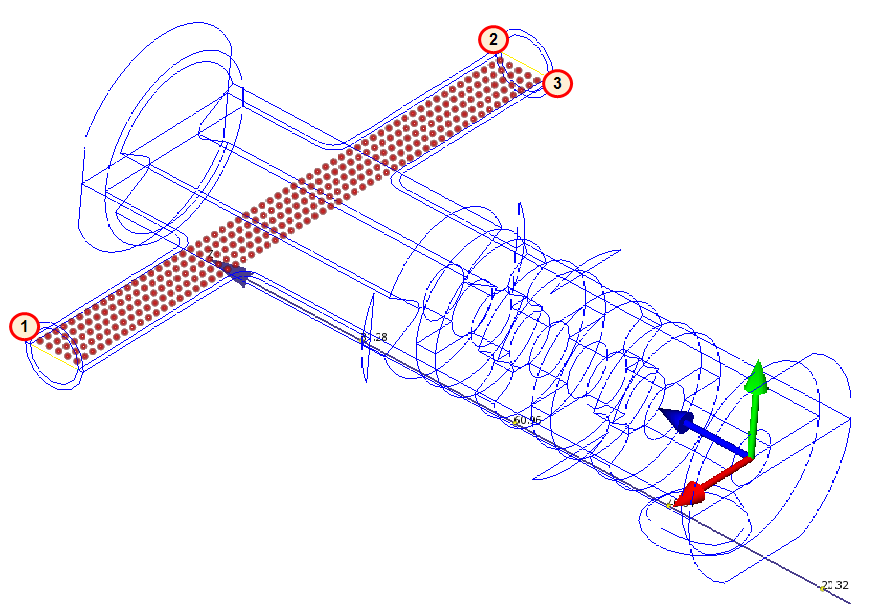

- Cliquez pour définir le premier coin de la grille d'origine, comme indiqué ci-dessous.
- Faites glisser la grille jusqu'au deuxième coin, puis cliquez.

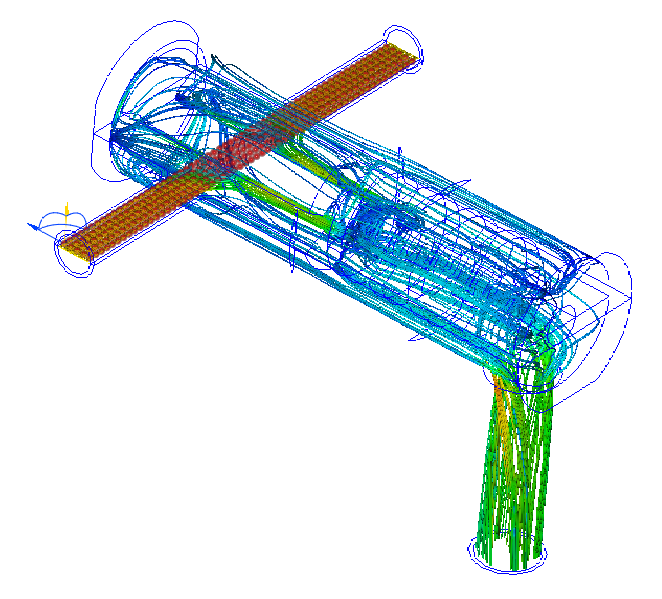

- Faites glisser la grille jusqu'au troisième coin, puis cliquez. Cette opération termine la grille et dessine les tracés.
Pour supprimer les tracés, cliquez sur Supprimer dans le groupe de fonctions contextuel.
