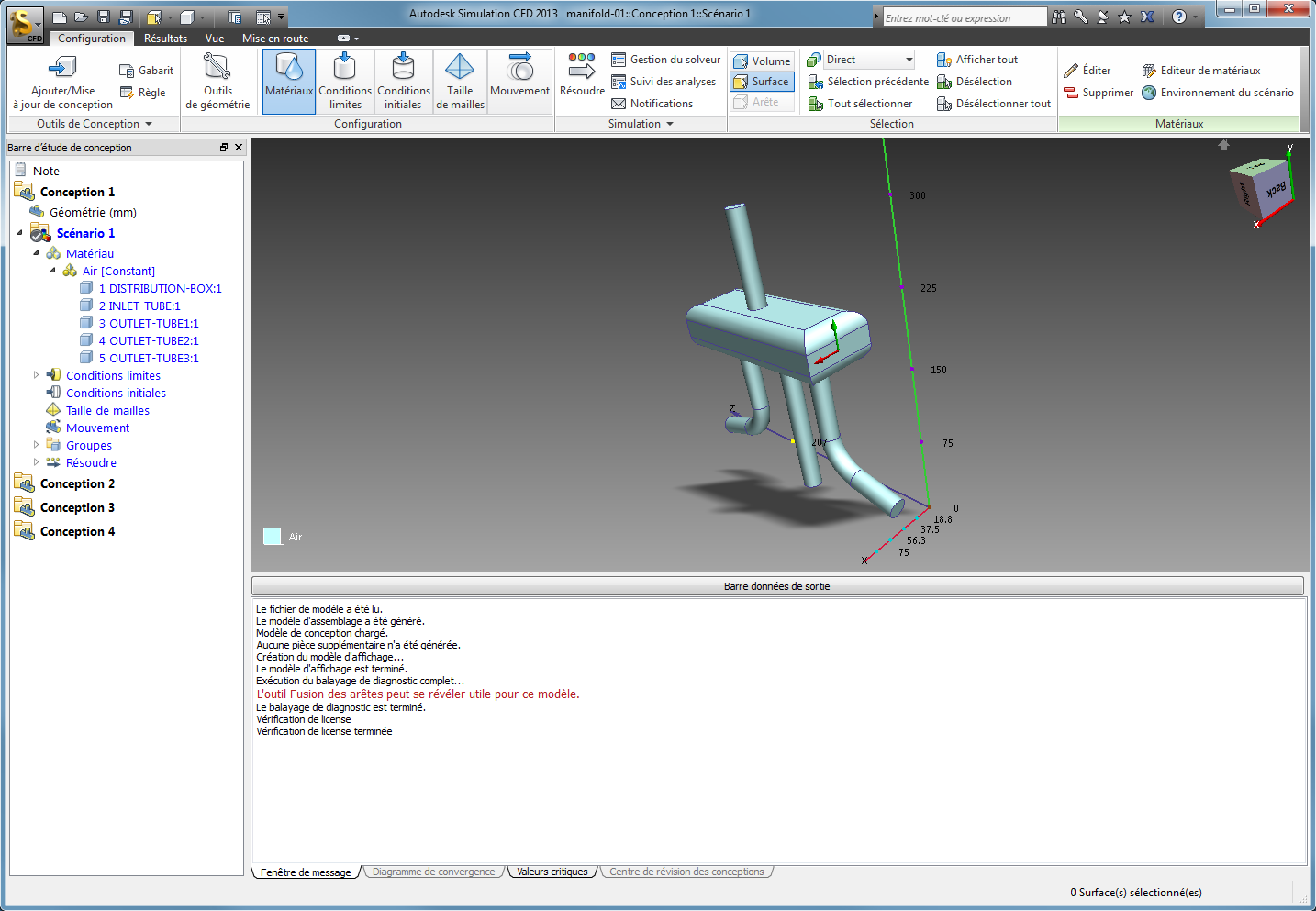

L'étude de conception a été créée dans Autodesk® CFD ; elle se compose de quatre conceptions. Chaque conception comporte un scénario qui est totalement défini sur la base des conditions limites et des matériaux :
Vous disposez de deux méthodes pour exécuter les analyses :
- La première consiste à ouvrir chaque conception et exécuter chaque scénario individuellement. Cette approche n'est pas incorrecte, mais elle peut se révéler fastidieuse pour les études de conception qui contiennent de nombreux scénarios.
- L'autre approche consiste à utiliser la Gestion du solveur. Elle assure un accès immédiat à tous les scénarios. Elle propose les contrôles qui régissent l'exécution de tous les scénarios à partir d'une seule boîte de dialogue, sans devoir ouvrir chacun d'eux individuellement.

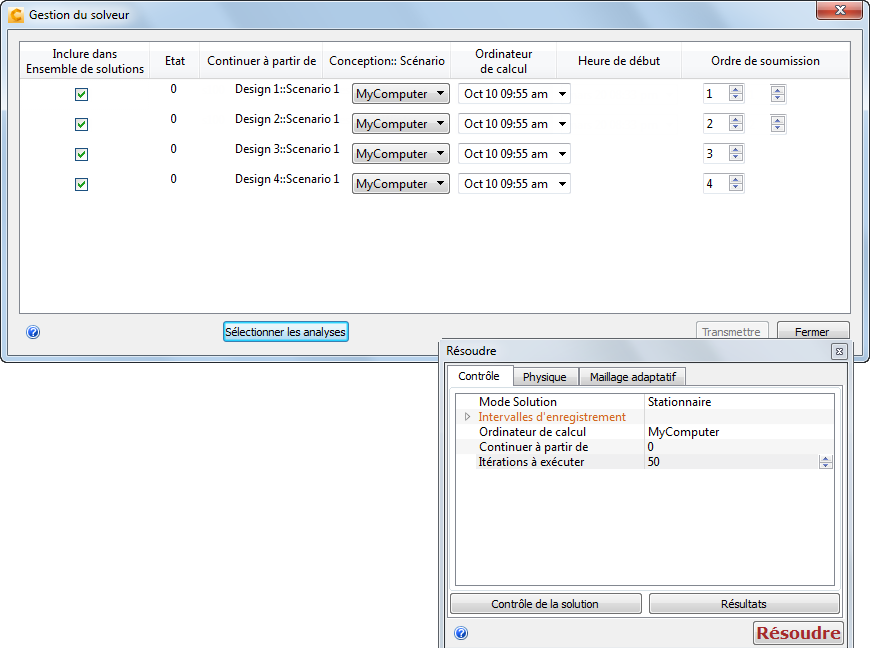

Pour ouvrir la Gestion du solveur, cliquez avec le bouton droit à l'extérieur du modèle et sélectionnez Gestion du solveur...
Cliquez sur le bouton Sélectionner les analyses pour exécuter tous les scénarios au lancement.
Pour réduire le nombre d'itérations (par souci de concision), cliquez sur un nom de scénario et modifiez la boîte de dialogue Solveur. Cliquez sur OK .
Répétez pour tous les scénarios, selon les besoins.
Cliquez sur Transmettre pour démarrer les analyses.
Pour en savoir plus sur la Gestion du solveur...

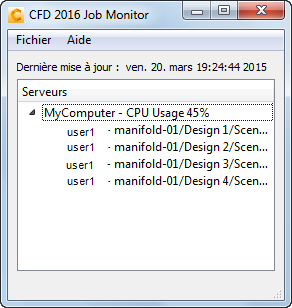

Pour visualiser l'état de chaque scénario, cliquez sur Job Monitor dans Configuration (onglet) > Simulation (groupe de fonctions) :
Pour en savoir plus sur le suivi des analyses...
Une fois que l'exécution des quatre scénarios est terminée, ouvrez Autodesk® CFD et activez chacun de ces scénarios afin de charger les résultats dans l'interface utilisateur.
Pour visualiser et comparer les résultats, cliquez ici pour afficher des instructions . Ces instructions renvoient à l'exemple à deux conceptions, mais il est facile de les adapter à cet exemple.
Félicitations ! Vous avez terminé l'exercice. Cliquez ici pour revenir à la page de titre des didacticiels.
