Cloner des conceptions et les associer aux conceptions de CAO

Au cours de cette étape, nous allons cloner la conception initiale trois fois afin de créer une étude de conception comportant quatre conceptions. Nous allons ensuite associer chacune de ces conceptions à une conception provenant de l'outil de CAO.

Cliquez avec le bouton droit de la souris sur Design 1.

Cliquez sur Définir la configuration actuelle et assurez-vous que manifold-01 est sélectionné dans la liste.

Cliquez avec le bouton droit de la souris sur Design 1 et sélectionnez Cloner...

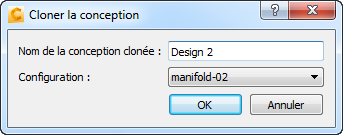

Entrez Design 2 comme nom de la conception et sélectionnez manifold-02 sous Configuration

Cliquez sur OK .

Remarque : Développez le scénario de Design 2 afin de confirmer qu'il contient les paramètres que nous venons de créer et qu'ils sont mappés sur les mêmes groupes d'entités de CAO.

Cliquez avec le bouton droit de la souris sur Design 1 et sélectionnez Cloner...

Saisissez Design 3 comme nom de la conception et sélectionnez manifold-03 sous Configuration.

Cliquez sur OK .

Cliquez avec le bouton droit de la souris sur Design 1 et sélectionnez Cloner...

Saisissez Design 4 comme nom de la conception et sélectionnez manifold-04 sous Configuration.

Cliquez sur OK .

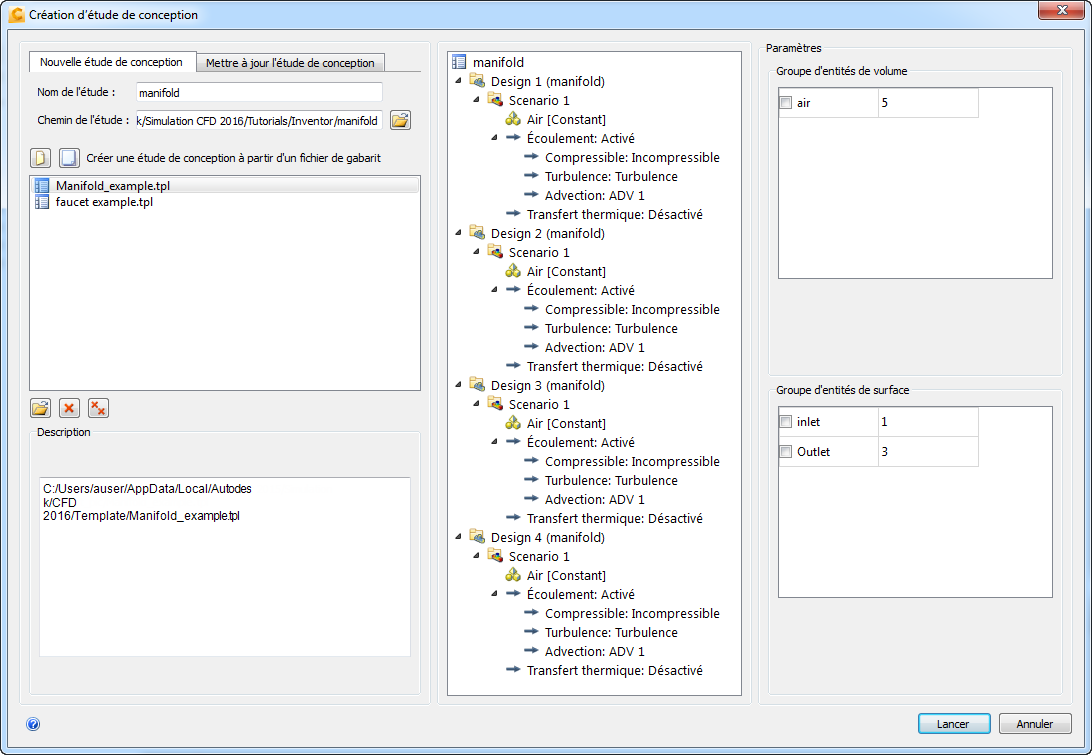

Remarque : L'étude de conception doit être similaire à celle-ci :

Cliquez sur Lancer pour créer l'étude de conception dans Autodesk® CFD.
