Dans cette étape, nous allons affecter la distribution du maillage à l'aide de la définition automatique de la taille de maillage. Nous allons ensuite affiner le maillage sur le canal d'écoulement et la soupape. Cette procédure permet de garantir que le maillage est adéquat pour une analyse de mouvement.
Appliquez la Définition automatique de la taille de maillage à l'aide de l'UNE des méthodes suivantes :
- Cliquez avec le bouton gauche de la souris et cliquez sur Définition de taille automatique dans la barre d'outils contextuelle :
- Cliquez sur Définition de taille automatique dans le panneau contextuel Taille automatique :

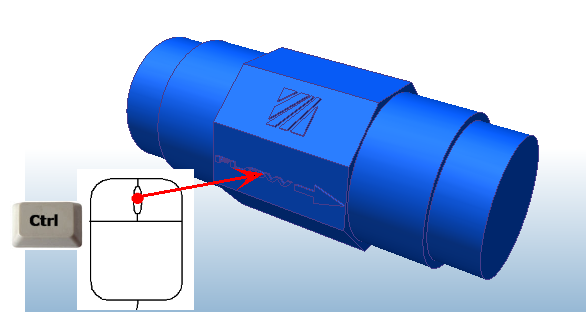

Masquez la paroi du tuyau.

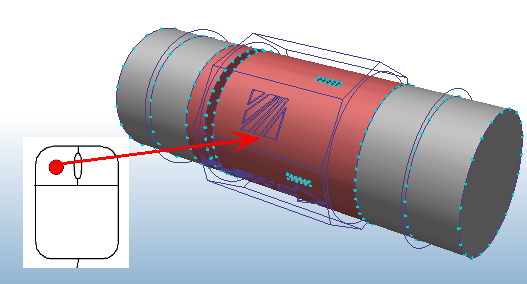

Sélectionnez le volume de l'écoulement.

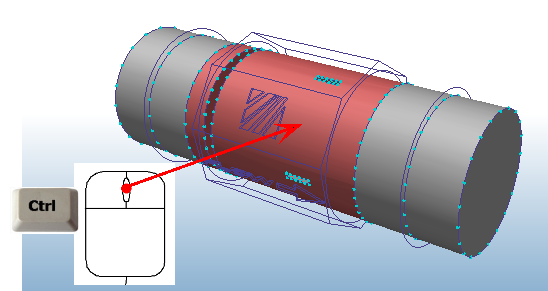

Masquez le volume de l'écoulement.

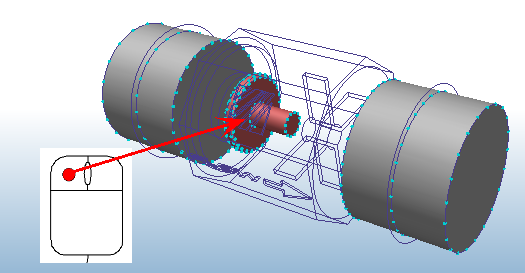

Sélectionnez la soupape.
Pour modifier la définition de la taille de maillage, appliquez l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils contextuelle :
- Cliquez sur Modifier dans le panneau contextuel Taille automatique :

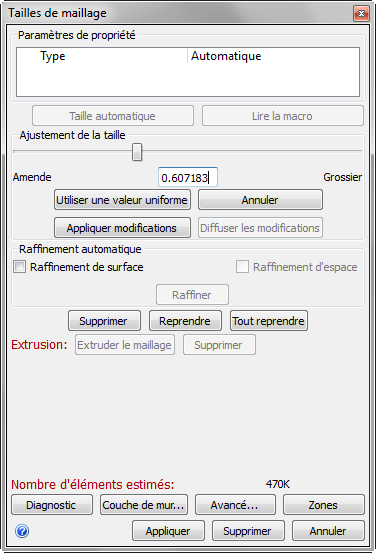

Déplacez le curseur d'ajustement de la taille à environ 0,6.
Cliquez sur le bouton Appliquer modifications.
Cliquez sur Diffuser les modifications.
