Affecter un mouvement linéaire en fonction de l'écoulement avec un ressort de résistance

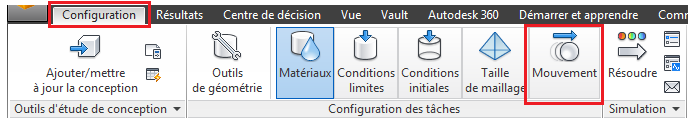

Cliquez sur Mouvement à partir de l'onglet Configuration :

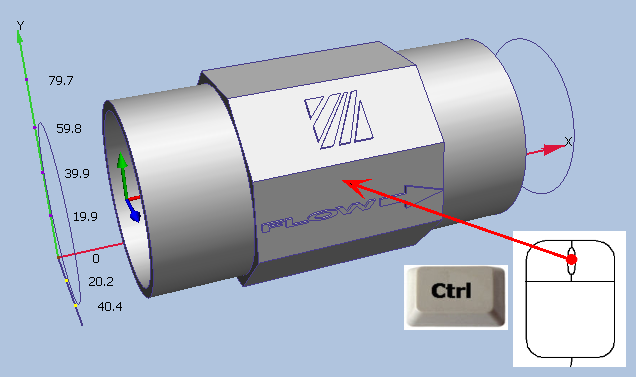

Cachez la paroi du tuyau.

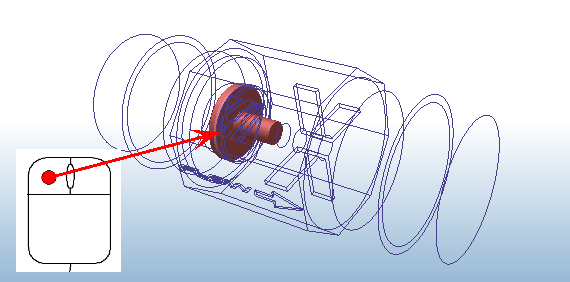

Sélectionnez la soupape.

Pour ouvrir la boîte de dialogue d'édition rapide Mouvement, appliquez l'UNE des méthodes suivantes :

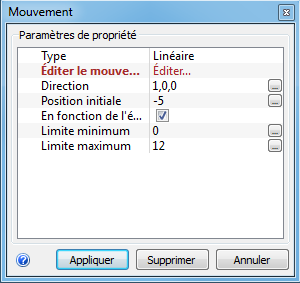

Dans la boîte de dialogue de la tâche Mouvement, définissez Type = Linéaire

Direction: cliquez sur le bouton ... et sélectionnez X

Remarque : Le vecteur de direction doit avoir la valeur suivante : 1,0,0

Position initiale : saisissez au clavier -5 (ne cliquez PAS sur Entrée)

Cochez En fonction de l'écoulement

Limite minimum : saisissez au clavier 0 (ne cliquez PAS sur Entrée)

Limite maximum : saisissez au clavier 12 (ne cliquez PAS sur Entrée)

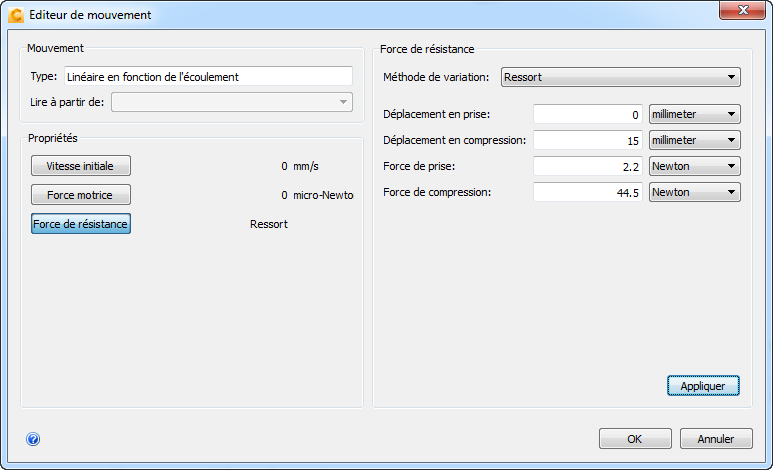

Cliquez sur le bouton Modifier pour ouvrir l'Editeur de mouvement

Remarque : Nous définissons les paramètres de ressort de résistance dans l’Editeur de mouvement :

Cliquez sur le bouton Force de résistance.

Méthode de variation = Ressort.

Déplacement en prise = 0 mm

Déplacement en compression = 15 mm

Force de prise = 2,2 Newton

Force de compression = 44,5 Newton

Cliquez sur Appliquer .

Cliquez sur OK .

Cliquez sur Appliquer dans la boîte de dialogue d'édition rapide Mouvement.
