Come creare viste 2D da modelli 3D di AutoCAD

Creare viste proiettate di base, ortogonali e assonometriche da solidi e superfici 3D nello spazio modello.

1. Nella parte inferiore destra dell'area di disegno, fare clic sulla scheda corrispondente al layout su cui creare la vista di base.
   Suggerimento: Se il layout contiene una finestra, è consigliabile eliminarla prima di procedere.
2. Fare clic su scheda Pagina inizialegruppo Vista menu a discesa BaseDallo spazio modello. Trova

   Viene selezionato l'intero spazio modello e in corrispondenza del cursore viene visualizzata un'anteprima della vista di base. Per creare la vista di base solo per gli oggetti selezionati:

   1. Fare clic su scheda Creazione viste 2Dgruppo SelezionaSelezione dello spazio modello. Trova
   2. Tenere premuto MAIUSC e fare clic sugli oggetti che non si desidera includere nella vista di base.
      Suggerimento: Se si rimuove inavvertitamente un oggetto che si desidera conservare, fare clic sull'oggetto. L'oggetto viene selezionato per la vista di base.
   3. Premere INVIO per tornare al layout.
3. Nel gruppo Orientamento della scheda contestuale Creazione viste 2D della barra multifunzione, selezionare l'orientamento per la vista di base.
4. Nel gruppo Aspetto, specificare la scala e lo stile di visualizzazione.
5. Fare clic nell'area di disegno per indicare la posizione in cui collocare la vista di base e premere INVIO. In corrispondenza del cursore viene visualizzata l'anteprima di una vista proiettata.
Nota: È possibile modificare le proprietà della vista di base mediante la barra multifunzione fino a quando non si preme INVIO.

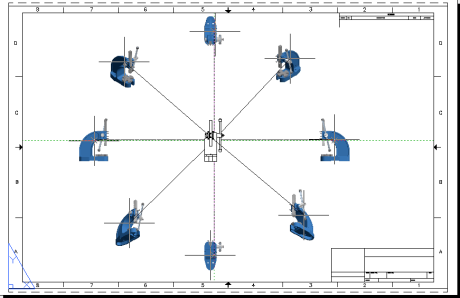

6. Spostare l'anteprima nella posizione desiderata e fare clic. Ripetere l'azione fino a quando non vengono create tutte le viste proiettate necessarie.
   Nota: Mentre si sposta l'anteprima, l'orientamento della vista proiettata cambia in modo da rifletterne la relazione rispetto alla vista di base.


7. Fare clic su scheda Creazione viste 2Dgruppo CreaOK. Trova
