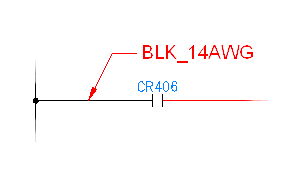

Quando si seleziona un filo da etichettare, viene letto il nome del relativo layer, quindi viene recuperata l'etichetta di testo corrispondente e inserita nel disegno come etichetta/direttrice. L'etichetta colore/sezione del filo così creata viene automaticamente adattata in caso di eventuale modifica del layer del filo.
In Configurazione, impostare la stringa di testo colore/sezione, la dimensione del testo, la dimensione delle frecce, la spaziatura e il tipo di frecce di default per l'etichetta/direttrice dei fili. Nella finestra di dialogo Crea/Modifica tipo di filo, aggiungere nuovi nomi layer del filo.
Il file di mappatura è un file di testo ASCII con estensione ".wdw". In assenza di un file .wdw specifico del progetto, viene utilizzato il file di mappatura predefinito default.wdw. Il file di mappatura elenca i nomi di tutti i layer dei fili seguiti dal testo delle etichette di colore/sezione dei fili da assegnare a tali layer.
È possibile configurare o modificare tali etichette con facilità. Selezionare lo strumento colore/sezione dei fili e scegliere Configura per visualizzare la finestra di dialogo di configurazione. Tutti i nomi dei layer validi del disegno corrente vengono elencati nella parte superiore della finestra di dialogo insieme alle etichette corrispondenti riportate nel file ".wdw" eventualmente disponibile. Selezionare ogni nome di layer e digitare l'etichetta che si desidera associarvi. Per inserire un'interruzione di riga nel testo dell'etichetta, utilizzare il carattere "|". Ad esempio, il testo "RED_14_THHN:RED|AWG#14" consente di visualizzare le etichette del layer "RED_14_THHN" in due righe: "RED" e "AWG#14". Le voci immesse vengono salvate nel file ".wdw" affinché siano immediatamente disponibili quando si inseriscono le etichette colore/sezione dei fili.
Informazioni sulle direttrici fili automatiche
Se AutoCAD Electrical rileva che il testo di un numero di filo entra in collisione con un altro elemento, colloca i numeri dei fili sulle direttrici. Questo controllo non viene tuttavia effettuato sulla direttrice stessa. Prima vengono effettuati 15 semplici controlli "verso l'alto". In caso di esito negativo, vengono effettuati 15 controlli "verso il basso". In caso di ulteriore esito negativo, seguono tentativi ad angoli di circa 60 gradi. Se tutti i controlli danno esito negativo, i numeri dei fili vengono lasciati nella loro posizione originaria. L'intero processo impiega solo una frazione di secondo.
I controlli sulle direttrici vengono effettuati quando i numeri dei fili vengono inseriti o quando vengono ricentrati in seguito a una operazione di spostamento rapido adiacente. Se si opera lo spostamento rapido di un componente e ne risulta uno spazio sufficiente a visualizzare un numero di filo senza la relativa direttrice, quest'ultima viene automaticamente rimossa e il numero di filo viene posizionato direttamente sul filo.
