Trave

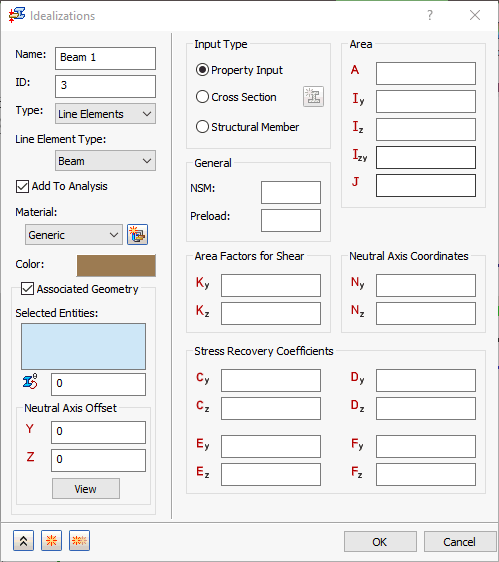

Una trave è un elemento 1D con sei gradi di libertà per nodo, dove è possibile applicare un offset al centro di taglio. Offre le opzioni per utilizzare Input proprietà, Sezione trasversale o Membro strutturale in Tipo di input. Vedere la pagina Proprietà elemento linea per ulteriori informazioni sui tipi di input e le impostazioni associate.

• MNS: consente di definire la massa non strutturale per questo tipo di elemento.
• Pre-carico: un valore di pre-carico può essere immesso per l'elemento Trave. Utilizzato per la modellazione di connessioni con pre-carico.

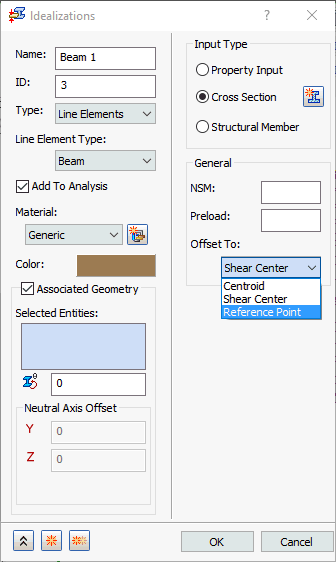

• Offset verso: le opzioni includono Centroide (impostazione di default), Centro di taglio, Punto di riferimento e Origine. Tali opzioni si riferiscono alla mesh (rappresentazione numerica) effettiva del modello.
  • Centroide: consentirà sempre di generare la mesh verso il centroide della parte di libreria utilizzata, indipendentemente dall'aspetto che avrà sullo schermo.
  • Centro di taglio: consentirà di generare la mesh dei membri strutturali selezionati verso il centro di taglio con offset.
  • Punto di riferimento: questa opzione viene utilizzata per la definizione delle sezioni trasversali. Un punto di riferimento può essere assegnato ad una posizione sulla sezione trasversale e quindi è possibile applicare alla sezione un offset verso la posizione del punto di riferimento.
  • Origine: consentirà di generare la mesh dei membri strutturali selezionati verso l'origine di offset del file di libreria utilizzato. Utilizzata solo per i membri strutturali.
• I vettori di offset vengono trattati come elementi rigidi e sono pertanto soggetti alle stesse limitazioni.
  • I vettori di offset non influiscono sui carichi termici.
  • La specifica di vettori di offset non è consigliata in soluzioni che calcolano la rigidità differenziale perché il vettore resta parallelo al relativo orientamento originario (la rigidità differenziale viene calcolata nell'analisi del carico di punta, pre-sollecitazione e non lineare con importanti effetti di spostamento su ON).
  • Nella figura che segue viene definita la geometria dell'elemento trave:

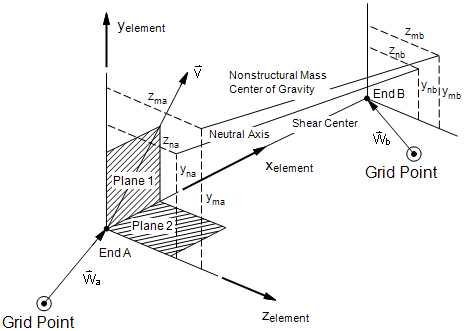

    Sistema di geometria dell'elemento trave

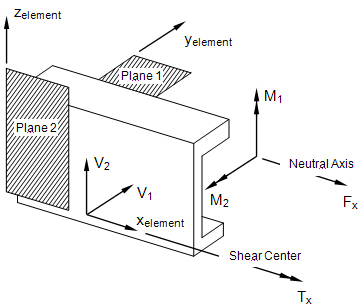

    Forze e momenti interni dell'elemento trave

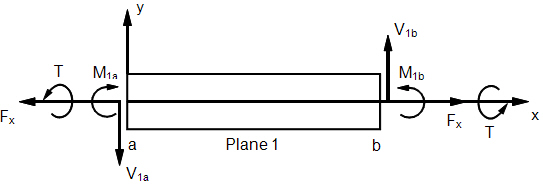

    Forze e momenti interni dell'elemento trave (piano xy)

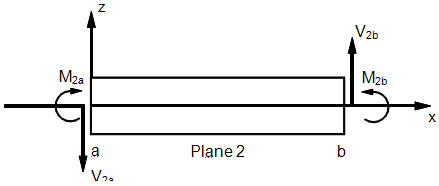

    Forze e momenti interni dell'elemento trave (piano xz)
