Dopo l'esecuzione di un'analisi, i Risultati vengono caricati in ogni sottocaso nella struttura del modello.
Ciascun gruppo di risultati include quattro tracciati diversi caricati automaticamente in caso di analisi statiche lineari e statiche pre-sollecitazione.
- Von Mises: traccia i risultati di Von Mises con tracciato deformato.
- Spostamento: traccia i risultati dello spostamento con tracciato deformato.
- Fattore di sicurezza: traccia il fattore di sicurezza. Assicurarsi di definire i valori consentiti dei materiali e la teoria dell'errore nella finestra di dialogo dei materiali.
- Deformato: solo modello deformato (spostamenti totali).

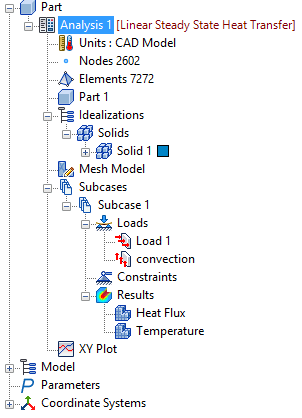

Ciascun gruppo di risultati include due diversi tracciati caricati automaticamente in caso di analisi di trasferimento termico stazionario lineare.
- Flusso di calore: tracciato del contorno per risultati di default del flusso termico.
- Temperatura: tracciato del contorno della distribuzione della temperatura.

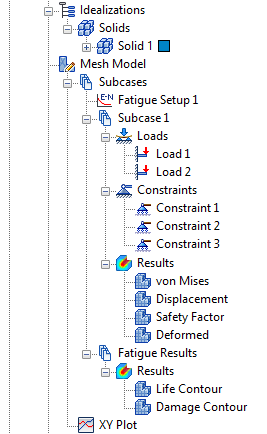

Per le analisi di fatica multiassiale, esistono due gruppi di risultati, un gruppo in ciascuno dei due sottocasi. I tracciati applicabili vengono caricati automaticamente:
- Sottocaso 1: contiene i carichi e i vincoli definiti dall'utente e i risultati della sollecitazione statica lineare.
- Risultati fatica: questo secondo sottocaso viene visualizzato dopo la risoluzione del modello. Contiene una sottoentità Risultati con i risultati di Contorno ciclo di vita e Contorno danno dell'analisi della fatica.
Altre analisi avranno un singolo nodo Risultati nella struttura del modello che viene spiegata in Modelli tracciato .
Tutti i tracciati illustrati sopra utilizzano i modelli elencati in Modelli tracciato nella parte inferiore della struttura con le impostazioni di visualizzazione di post-elaborazione di default.
Ciascuno di questi modelli può essere trascinato in Sottocaso/Risultati o in modalità/incremento in Sottocaso/Risultati. Sono disponibili quattro modelli ma è possibile crearne altri facendo clic con il pulsante destro del mouse su Modelli tracciato e selezionando Nuovo.

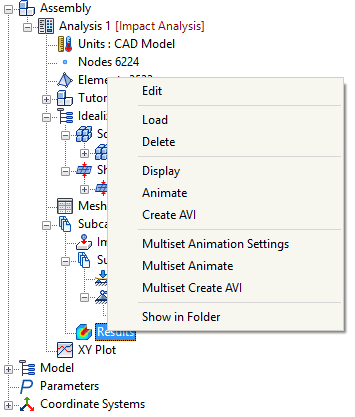

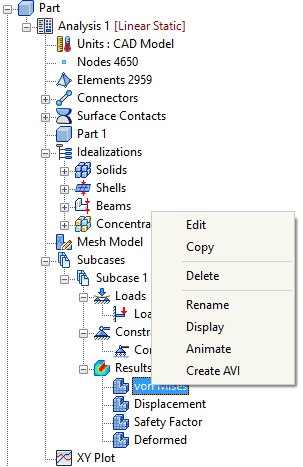

Fare clic con il pulsante destro del mouse su uno qualsiasi dei quattro tracciati oppure sul nodo singolo Risultati. Sono disponibili le seguenti opzioni:
- Modifica: consente di modificare i risultati.
- Elimina: consente di eliminare i risultati.
- Visualizza: consente di visualizzare i risultati.
- Anima: consente di animare per il singolo gruppo in base ai risultati selezionati.
- Crea AVI: consente di creare file AVI per il singolo gruppo in base ai risultati selezionati.
- Impostazioni animazione più gruppi: consente di definire l'animazione del gruppo multiplo.
- Animazione più gruppi: consente di animare più gruppi in base alle impostazioni selezionate tra quelle di animazione di più gruppi.
- Creazione AVI più gruppi: consente di creare file AVI per più gruppi in base alle impostazioni selezionate tra quelle di animazione di più gruppi.
- Mostra nella cartella: tramite le finestre di gestione dei file di Windows, questo comando consente di aprire la cartella contenente il file .FNO per il modello.
Nella finestra di dialogo che include i risultati di più gruppi è presente un separatore tra i gruppi, come indicato di seguito.
- Buckling lineare:
- Modalità normali pre-sollecitazione:
- Buckling non lineare:

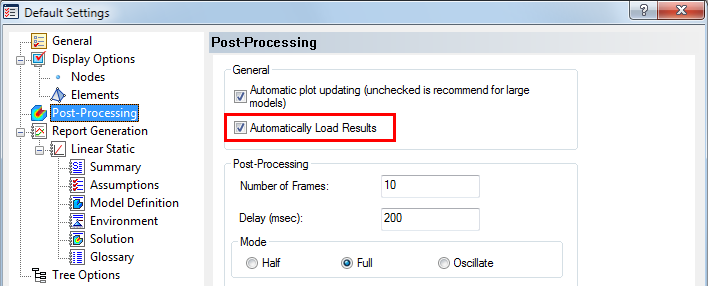

Nastran In-CAD supporta il caricamento automatico dei risultati di modelli precedentemente risolti quando si accede all'ambiente In-CAD. Per abilitare questa opzione, selezionare la casella Carica automaticamente i risultati nella sezione Post-elaborazione della finestra di dialogo Impostazioni di default, come illustrato nella figura seguente. Quando si accede all'ambiente In-CAD, i risultati disponibili sono immediatamente caricati e disponibili per la visualizzazione.
