Selezionare l'opzione Elementi solidi in Tipo nel modulo Proprietà fisica. Si noterà che gli elementi solidi possono essere selezionati solo nel contesto dell'assieme.

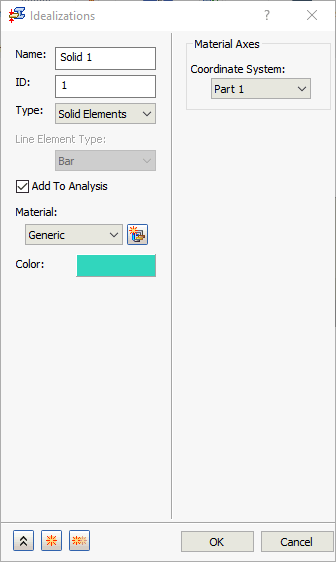

Contesto della parte singola:

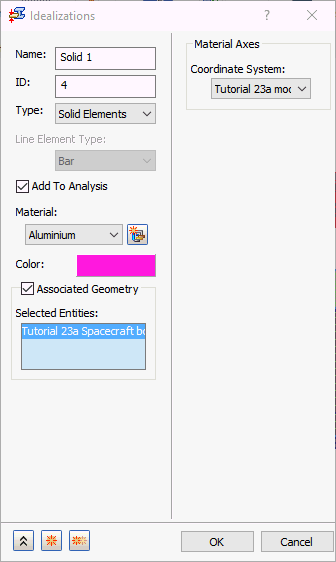

Contesto dell'assieme:
- Geometria associata: questa opzione è disponibile solo per gli assiemi. Il tipo di elemento solido dell'idealizzazione viene applicato per le singole basi. Quando l'opzione Geometria associata NON è attivata, l'idealizzazione viene applicata all'intero modello (tutte le parti). Attivare questa opzione per definire le proprietà di idealizzazione univoche per i singoli corpi nell'assieme. Selezionare i corpi a cui si desidera assegnare il gruppo corrente di proprietà, che vengono visualizzati nell'elenco Entità selezionate.

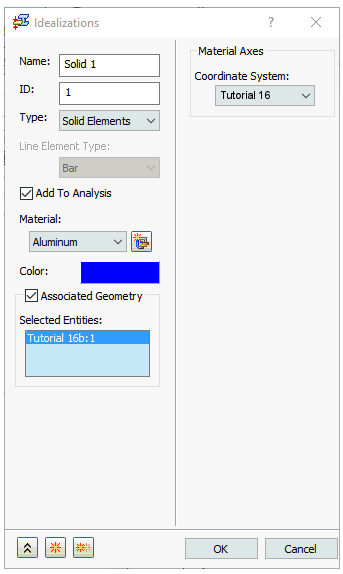

Nelle immagini di esempio che seguono, vengono assegnati due diversi materiali e colori a due diverse parti di un assieme:
- Assi materiali: consente di assegnare un sistema di coordinate del materiale per gli elementi con materiale ortogonale. Come coordinata del materiale può essere assegnata una coordinata globale o definita dall'utente.

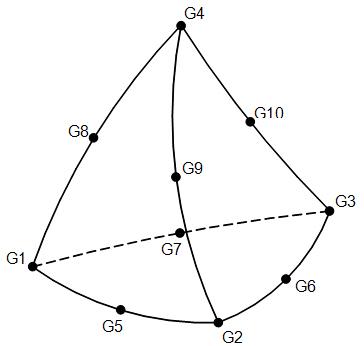

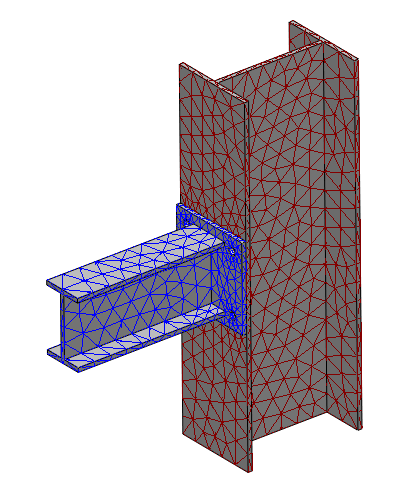

Collegamento di elementi tetraedrici parabolici solidi:

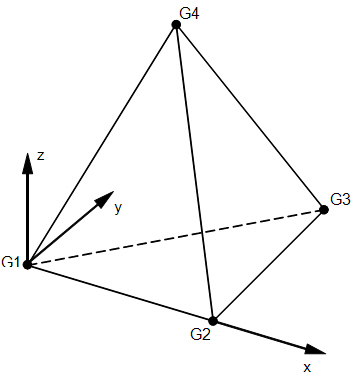

Sistema di coordinate dell'elemento solido:
È consigliabile utilizzare elementi tetraedrici parabolici per ottenere risultati accurati. Utilizzare elementi tetraedrici lineari con cautela. Gli elementi lineari potrebbero ad esempio essere applicati per ridurre le dimensioni del modello nelle aree in cui i risultati non sono di interesse primario o nell'analisi del trasferimento termico, ma non durante l'esecuzione dell'analisi della sollecitazione termica.
