Esempio: griglie ad altezze diverse

Revit esporterà solo gli assi della griglia sul Livello di base - Quota altimetrica 0. Gli assi della griglia di altri livelli verranno proiettati nel Livello di base. Durante l'importazione o la sincronizzazione di un file Revit . smlx in Advance Steel, tutte le griglie verranno create nella coordinata Z = 0 di WCS.

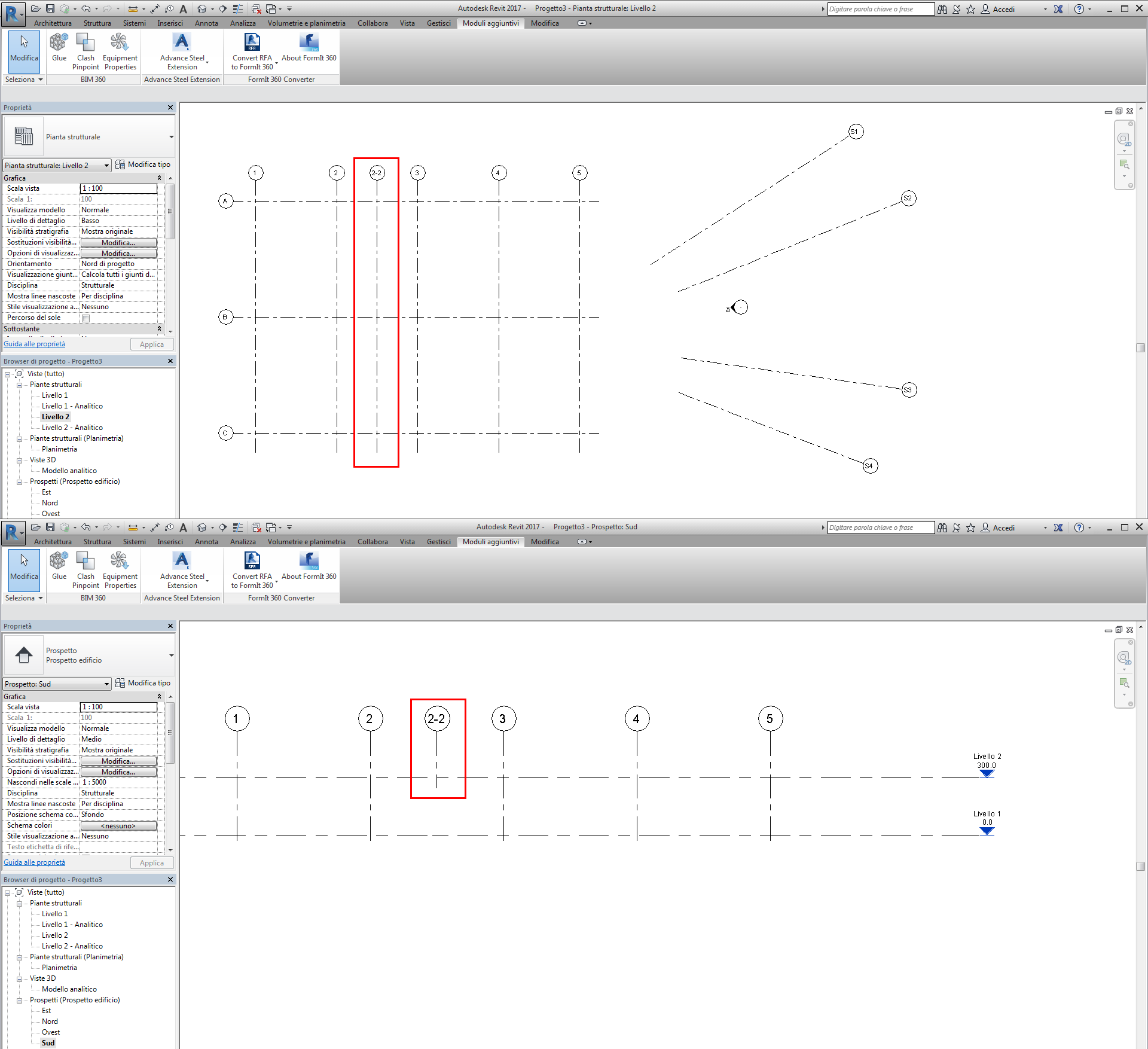

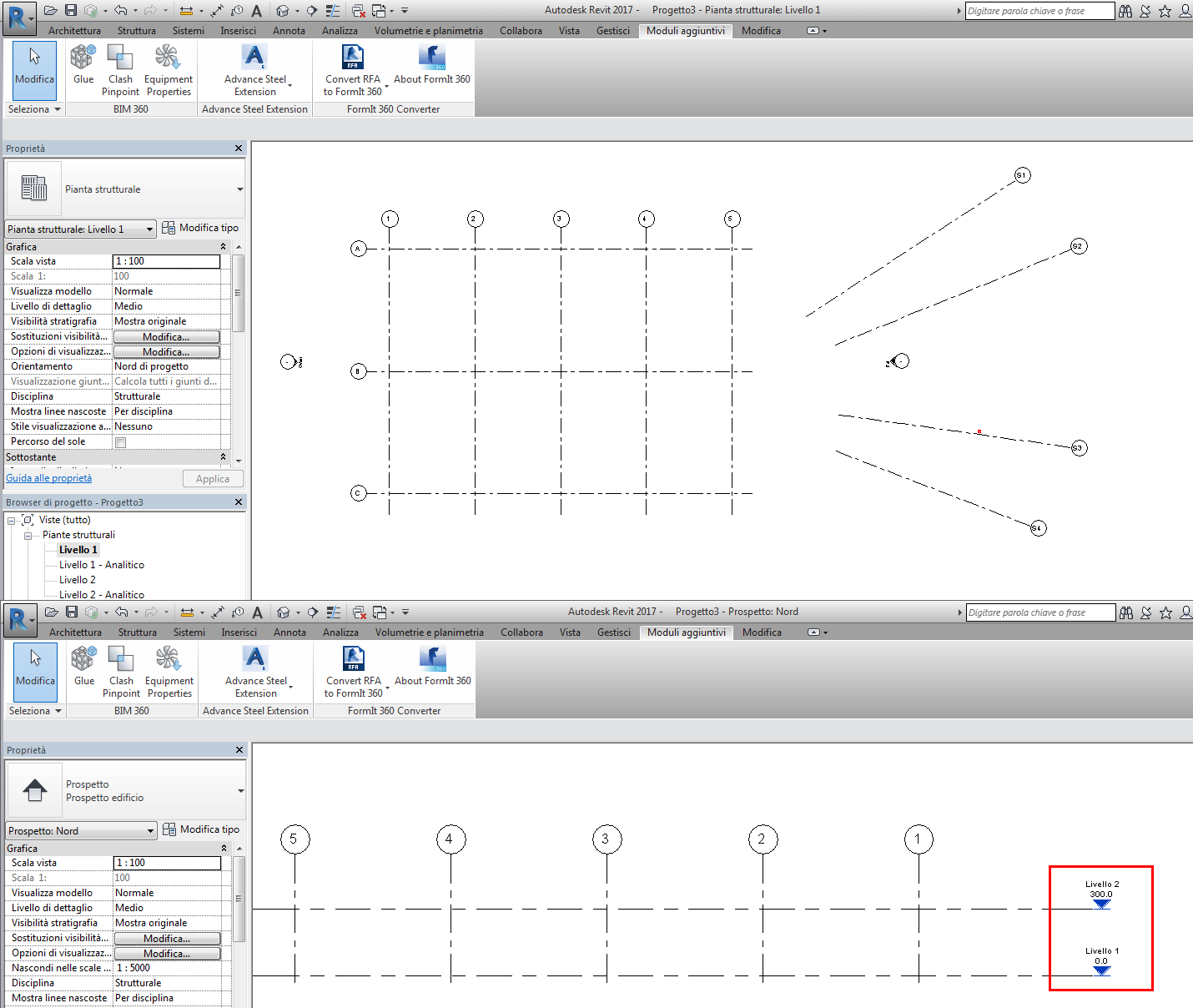

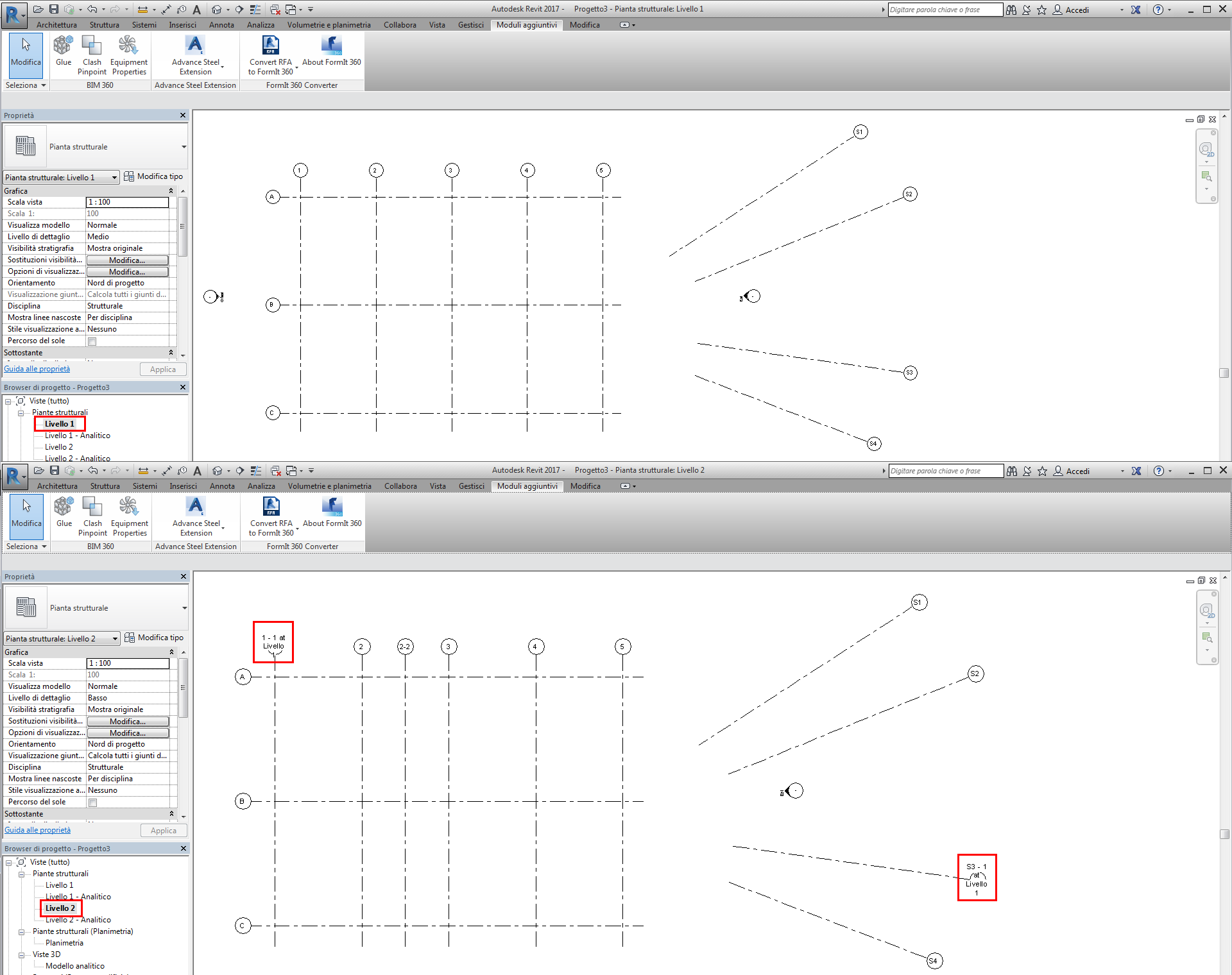

Nel seguente esempio, è presente una griglia creata in Revit, visibile su Livello 1 e Livello 2:

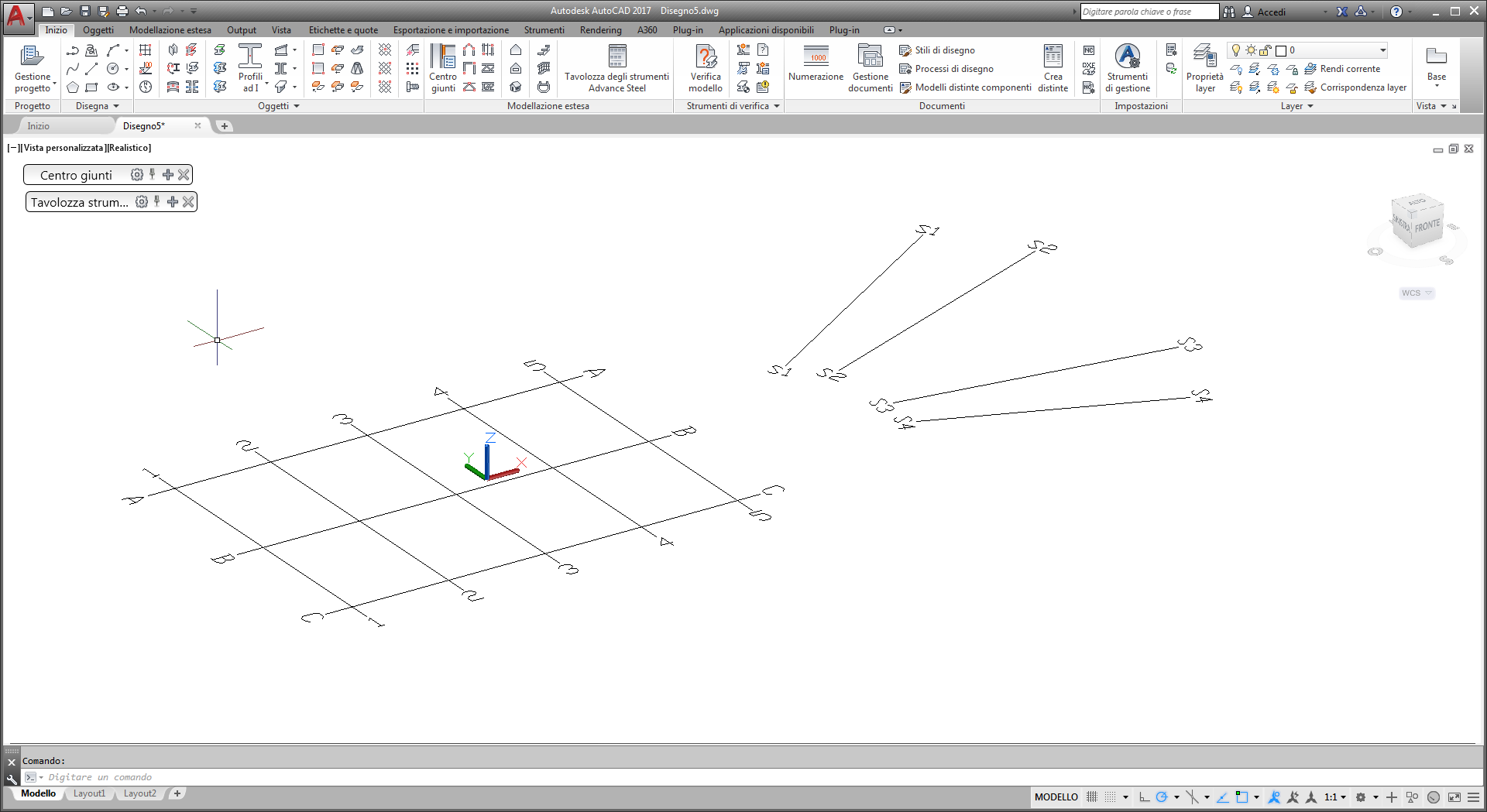

Se il modello viene importato in Advance Steel, vi sarà soltanto una griglia creata nella coordinata Z = 0 di WCS (livello base):

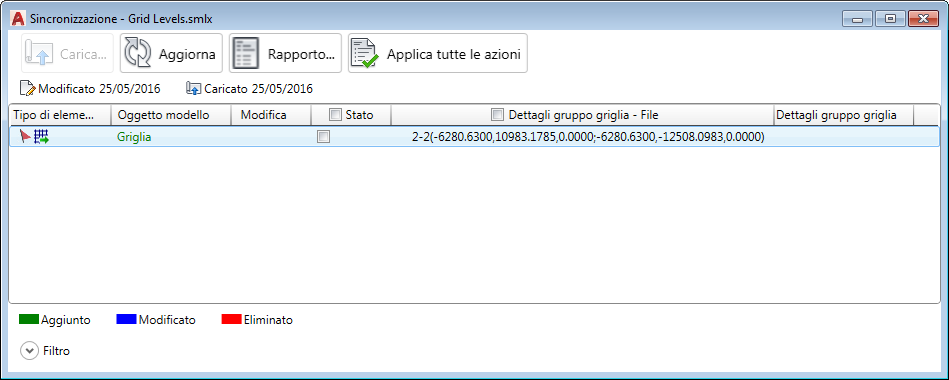

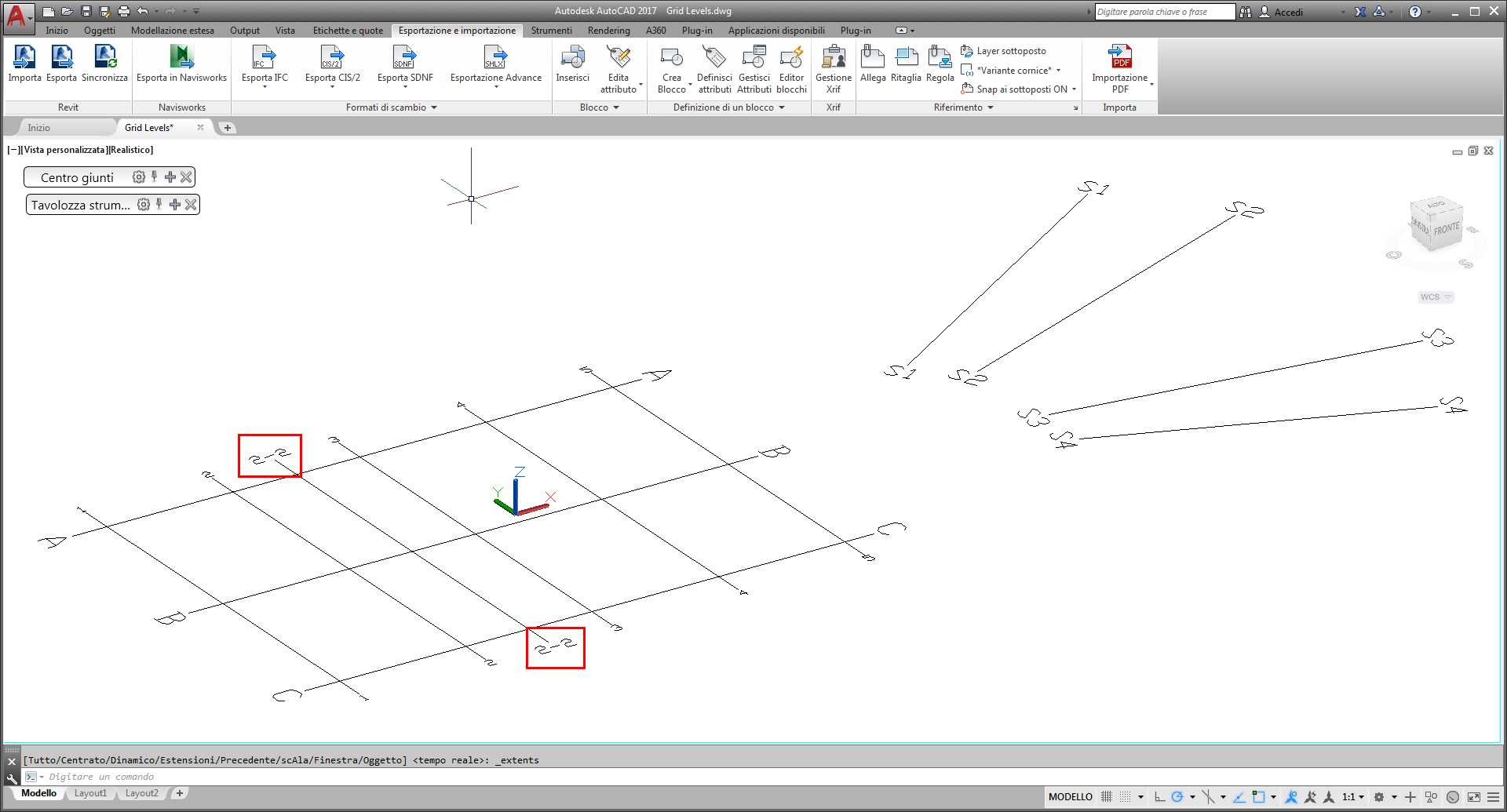

Se un'altra griglia viene creata in Revit (ad esempio, 2-2), visibile solo sul Livello 2, e viene esportata in . smlx e sincronizzata in Advance Steel, la griglia verrà creata sul livello inferiore:

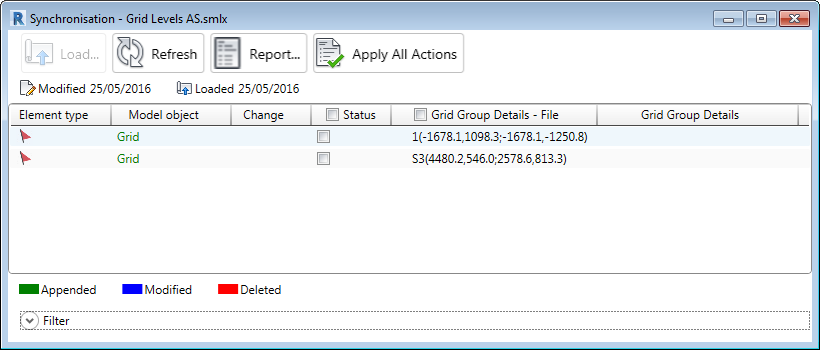

Dopo il caricamento del modulo Revit . smlx, la finestra di dialogo di sincronizzazione in Advance Steel verrà visualizzata come segue:

Se si seleziona e si applica la linea aggiunta in Advance Steel, la linea della griglia verrà aggiunta nella relativa proiezione sul livello di base:

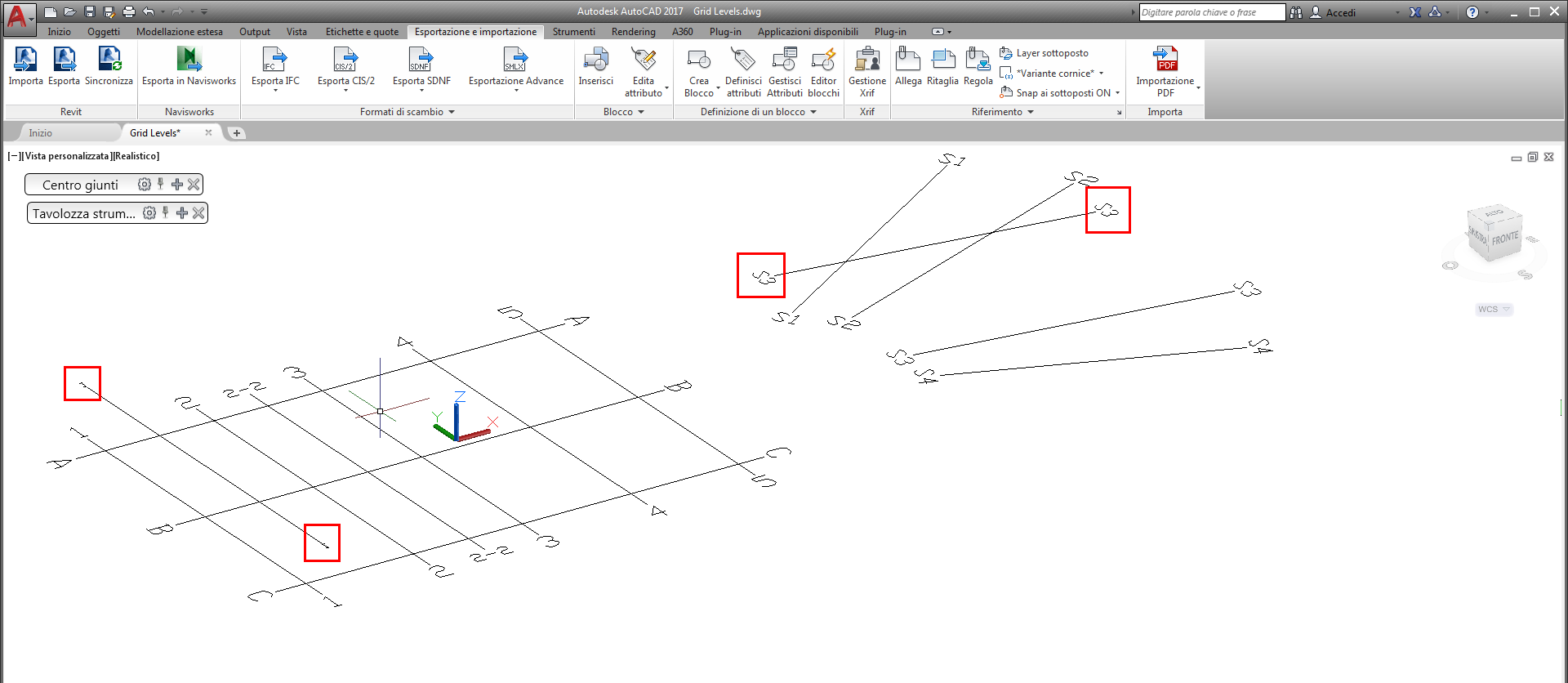

Le griglie provenienti da Advance Steel saranno visibili solo in Revit sul livello di creazione. Nell'esempio riportato di seguito, le griglie Label 1 e LabelS3 sono state copiate in Advance Steel. Se il modello viene esportato in . smlx e le modifiche sono sincronizzate in Revit, le griglie 1 e S3 saranno visibili solo sul livello 2:

In Revit, dopo la sincronizzazione delle modifiche apportate in Advance Steel, le griglie 1 e S3 sono visibili solo sul livello 2 e le relative etichette sono state modificate in 1 - 1 al livello 2 e in S3 - 1 al livello 2:

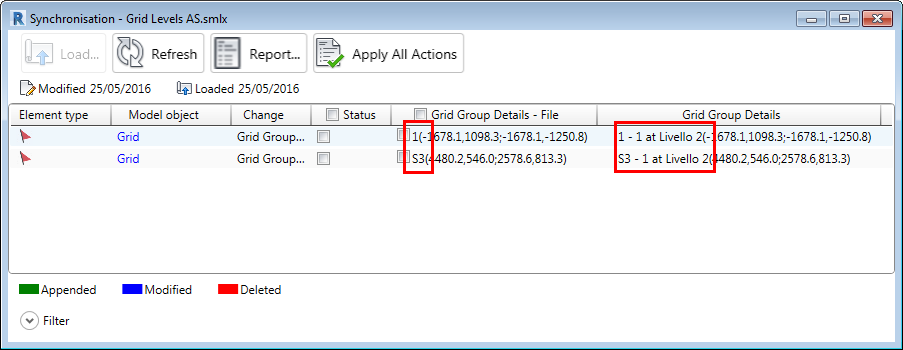

Dopo aver applicato le linee aggiunte al modello di Revit, la finestra di dialogo di sincronizzazione visualizza due linee modificate. Ciò è dovuto al fatto che il file contiene due griglie con etichetta 1 e S3 e il modello contiene due griglie rinominate 1 - 1 al livello 2 e S3 - 1 al livello 2:

Nota: Se un modello di Revit viene esportato e le modifiche vengono sincronizzate in Advance Steel, nella finestra di dialogo verranno visualizzate due linee modificate, a causa delle differenze dell'etichetta tra il modello e il file . smlx. Inoltre, nell'esempio presentato, le griglie del file hanno una coordinata Z = 0, mentre quelle del modello si trovano ad un'altezza di 10 piedi. Se vengono selezionate e applicate queste linee, le griglie verranno spostate sul livello di base e i rispettivi nomi verranno modificati da 1 e S3 a 1 - 1 al livello 2 e S3 - 1 al livello 2. Di conseguenza, in genere, si consiglia di utilizzare la funzionalità di esportazione delle griglie solo quando si inizia un progetto, quando viene creato il modello strutturale in Revit o Advance Steel e la pianta di livello viene costantemente modificata. Nelle seguenti iterazioni, le linee della griglia possono essere disattivate dalla finestra di dialogo di sincronizzazione, mediante il filtro o deselezionando Esportazione di griglie nella finestra di dialogo Impostazioni.
