Forma di fabbricazione

Informazioni sulle proprietà delle forme di fabbricazione e il trasferimento di parametri.

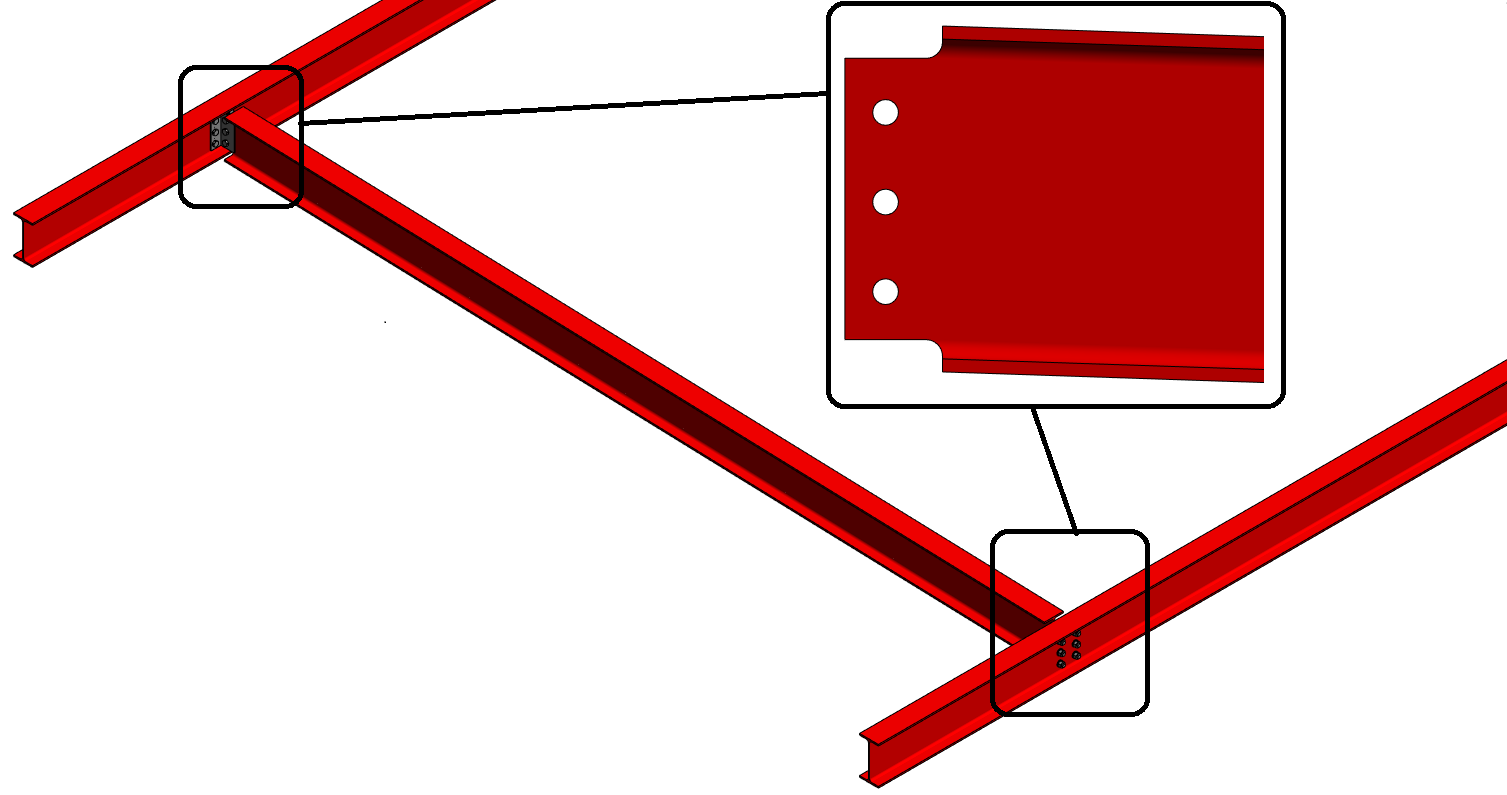

Una volta creata una connessione strutturale, la forma geometrica di una trave, un pilastro o un controvento viene sostituita da una forma di fabbricazione. La forma di fabbricazione mostra la forma esatta dell'elemento:

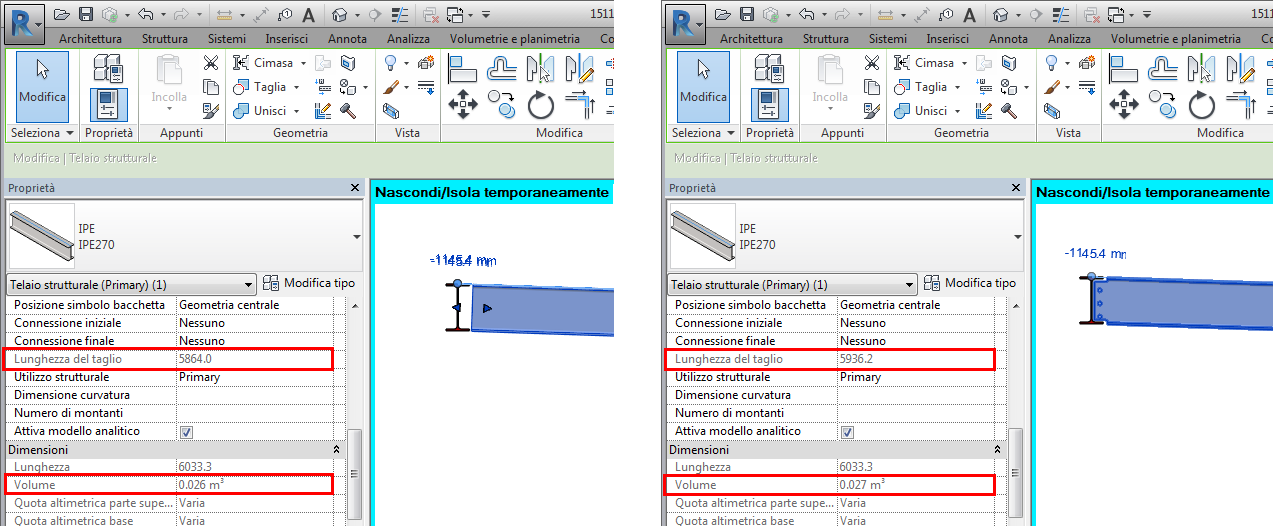

I parametri Lunghezza del taglio e Volume, provenienti dal menu Proprietà dell'elemento, mostrano i valori della forma di fabbricazione; la forma esatta dell'elemento prende in considerazione tutti i tagli e le cimase effettuati dalla connessione:

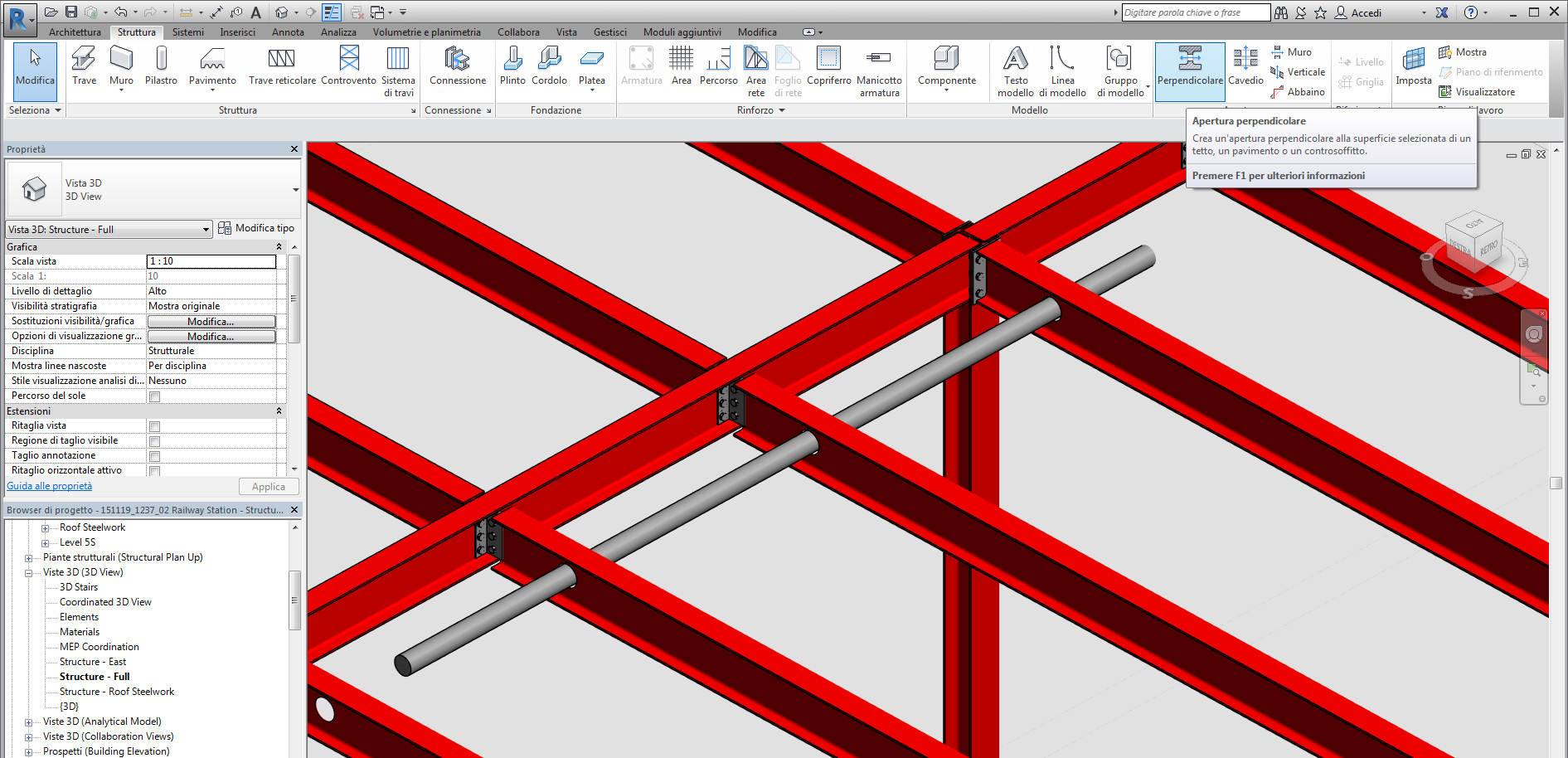

È possibile posizionare aperture strutturali e tagli con vuoto sulla forma di fabbricazione. Le aperture e le altre lavorazioni di taglio presenti sulla trave o sul pilastro prima del posizionamento di una connessione vengono trasferite alla forma di fabbricazione una volta creata la connessione.

Nota: Una volta posizionata una connessione in acciaio su una trave, verranno creati gli elementi di connessione e controllata la rappresentazione di fabbricazione della trave (tagli, cimase, intagli e così via). Attualmente, la rappresentazione di fabbricazione funziona solo per le famiglie certificate. Qualsiasi modifica geometrica del contenuto certificato verrà sovrascritta dai valori standard.

Nota: Gli elementi strutturali modificati utilizzando cimasa e taglio con un piano di riferimento (il giunto d'angolo utilizza un piano di riferimento per tagliare le travi) verranno ignorati durante la creazione dell'elemento di fabbricazione.
