Quando si modifica la struttura di un muro composto verticalmente, è possibile utilizzare lo strumento Scanalatura per controllare il posizionamento e la visualizzazione delle scanalature.
Prima di eseguire la procedura, è necessario aprire la finestra di dialogo Modifica assieme per il tipo di muro in uso. Per ulteriori informazioni, vedere Apertura della finestra di dialogo Modifica assieme per i muri composti.
Una scanalatura rimuove materiale nel punto in cui il profilo interseca uno strato di muro.
- Nella finestra di dialogo Modifica assieme, fare clic su Scanalature.
- Nella finestra di dialogo Scanalature, fare clic su Aggiungi.
- Selezionare un profilo dall'elenco.
Nota: Per le scanalature non è possibile scegliere il materiale, in quanto corrisponde al materiale che viene tagliato.
- In Distanza, specificare la distanza dalla parte superiore o dalla base del muro (selezionare Parte superiore o Base nella colonna Da).
- In Lato, specificare la parte interna o quella esterna del muro.
- Se necessario, specificare un valore in Offset.
Un valore negativo avvicina la scanalatura al nucleo del muro.
- Selezionare Inverti per misurare la distanza a partire dalla parte superiore del profilo della scanalatura anziché dalla parte inferiore.
- In Arretramento muri perimetrali, specificare la distanza di arretramento dagli inserti, quali finestre e porte, della scanalatura.
- Fare clic su OK.

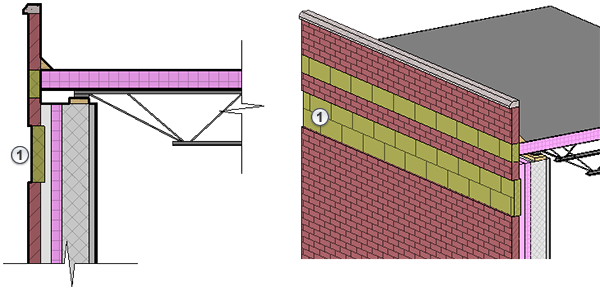

Le sezioni seguenti mostrano una scanalatura applicata (
).
