Posizionamento di un insieme di armature variabile

È possibile posizionare armature variabili su host costituiti da facce inclinate o distorte.

1. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
   • Nel gruppo Armatura, specificare il layout, il numero e la spaziatura delle barre da distribuire nell'armatura.
   • Specificare Piano di posizionamento e Orientamento di posizionamento dell'armatura nei pannelli corrispondenti.
2. Fare clic sulla scheda Modifica | Posiziona armatura gruppo Tipo di insieme armature (Insieme armature variabile).
3. Fare clic su un host valido per posizionare l'insieme armature variabile.

4. Utilizzare i punti di manipolazione dell'armatura per regolare il posizionamento, se necessario.

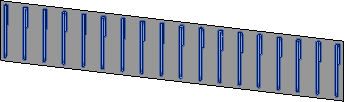

Gli insiemi di armature variabili possono essere posizionati solo su facce inclinate lisce. Al momento gli archi non sono supportati.

Poiché l'insieme di armature variabile dipende da un vincolo, la distribuzione variabile segue tale traiettoria. Nei poligoni con lati non perpendicolari, potrebbero essere necessari due o più insiemi per riempire l'host.

Nota: I parametri di quota elencati nella tavolozza Proprietà rappresentano la prima barra nell'insieme.

Selezionare un'armatura esistente e fare clic sulla scheda Modifica|Armatura strutturale gruppo Tipo di insieme armature (Insieme armature variabile) per convertirla in un insieme di armature variabile.

L'armatura all'interno di un insieme di armature variabile può essere etichettata e inclusa in un abaco, come gli altri tipi di armatura.
