Modifica del funzionamento dei vincoli armatura in un host

È possibile applicare sostituzioni precise e accurate al funzionamento del vincolo host di default per un determinato elemento dell'armatura.

Video: posizionamento di armature con vincoli modificati

1. Selezionare un elemento di armatura nel modello.
2. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Host (Modifica vincoli). Viene visualizzato l'editor del vincolo di armatura.

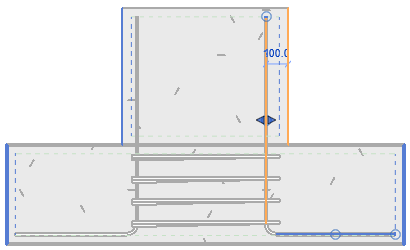

   Un segmento dell'istanza dell'armatura viene selezionato ed evidenziato in arancione. Anche la linea di riferimento alla quale è vincolato il segmento dell'armatura viene evidenziata in arancione. In questo caso si tratta del riferimento del copriferro dell'host.

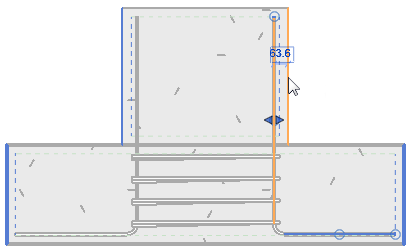

   Le linee evidenziate in blu sono possibili riferimenti di vincolo per il segmento dell'armatura. Fare clic su una linea di riferimento blu per assegnare il nuovo riferimento di vincolo. La quota viene modificata di conseguenza. Fare clic sulla quota per immettere una distanza specifica e premere INVIO per applicare le modifiche.

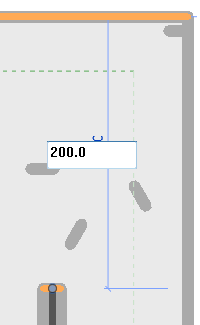

   Se necessario, selezionare un altro segmento o una delle estremità della barra per specificare un nuovo riferimento o una nuova distanza per il vincolo. L'immagine di seguito illustra l'impostazione di una quota del vincolo di un'estremità della barra su 200 mm dalla superficie dell'host.



3. Fare clic sulla scheda Modifica | Armatura strutturale gruppo Multipli (Fine) per applicare le modifiche al vincolo e uscire dall'editor.
