Disegno di armatura multiplanare

È possibile utilizzare strumenti di disegno comuni per definire forme dell'armatura che risultano piegate su due piani.

La procedura iniziale per il disegno di armatura multiplanare è simile a quella per il disegno di armatura planare.

1. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
2. Fare clic sulla scheda Modifica | Posiziona armaturagruppo Orientamento di posizionamento (o Prospettiva di posizionamento) (Disegna armatura).
3. Quando richiesto, selezionare un elemento che fungerà da host dell'armatura.

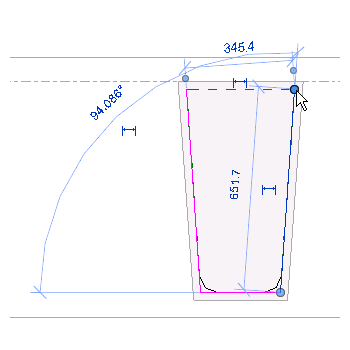

4. Disegnare la forma dell'armatura mediante gli strumenti di disegno disponibili.

5. Fare clic sulla scheda Modifica | Crea disegno armatura gruppo Rinforzo (Multiplanare). La forma viene duplicata ed associata all'originale tramite il un segmento di connessione dell'armatura. Per visualizzare al meglio questa funzionalità, utilizzare una vista 3D.

   Tre caselle di controllo consentono di modificare ulteriormente la forma dell'armatura multiplanare. Posizionare il cursore su ciascuna casella per visualizzare lo strumento.

6. Tre caselle di controllo consentono di modificare ulteriormente i segmenti della forma dell'armatura multiplanare. Posizionare il cursore su ciascuna casella per visualizzare lo strumento per segmenti corrispondente. Selezionare le caselle per attivare le funzionalità indicate di seguito.

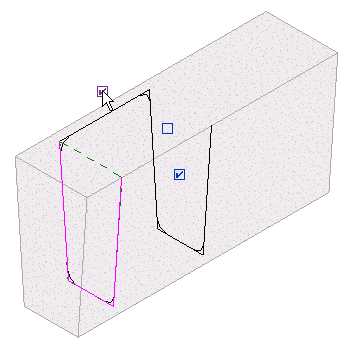

   • Disattiva/Attiva primo segmento connettore. Seleziona la posizione del segmento del connettore. Se attivato, viene utilizzato il primo segmento. Se disattivato, viene utilizzato il secondo segmento.

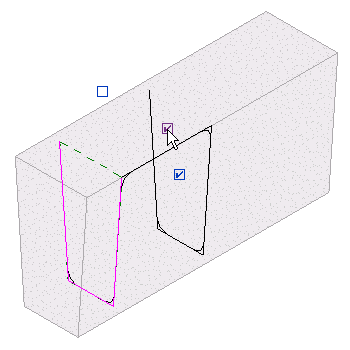

   • Disattiva/Attiva secondo segmento connettore. Seleziona la posizione del segmento del connettore. Se attivata, viene utilizzato il secondo segmento. Se disattivata, viene utilizzato il primo segmento.

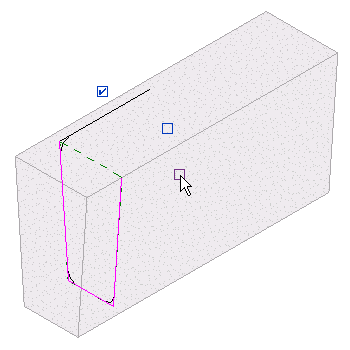

   • Disattiva copia segmenti della forma. Rimuove le forme duplicate lasciando il segmento del connettore invariato.

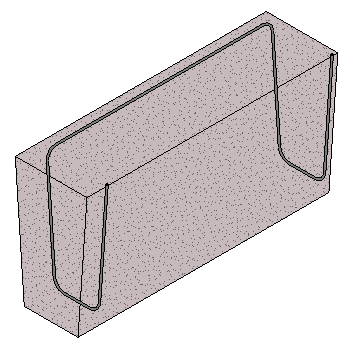

Le modifiche apportate al disegno della forma di origine vengono applicate alla copia ed è possibile aggiungere ganci. Una volta completato il disegno, fare clic sulla scheda Modifica | Crea disegno armaturagruppo Modalità (Termina modalità di modifica) per accettare il disegno e posizionare la nuova forma.

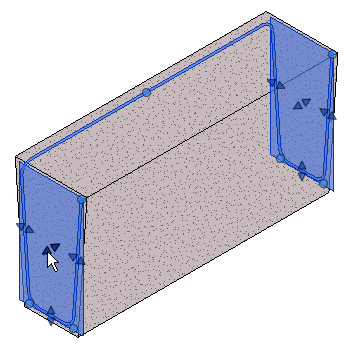

Utilizzare i punti di manipolazione dell'armatura per regolare la posizione e la forma dell'armatura. Per visualizzare correttamente l'armatura, potrebbe essere necessario modificare le relative impostazioni di visibilità.
