Risultati: distribuzione del flusso e della temperatura con un'isosuperficie

In questo passaggio verrà utilizzata un'isosuperficie per visualizzare il flusso e la temperatura. Le isosuperfici sono veramente utili e consentono di visualizzare tutte le aree del modello in cui il valore della grandezza dei risultati selezionata (velocità dell'aria, temperatura e così via) è la stessa. Possono anche essere colorate in base a una quantità diversa per fornire maggiori informazioni sulla relazione tra due quantità, ad esempio velocità dell'aria e temperatura.

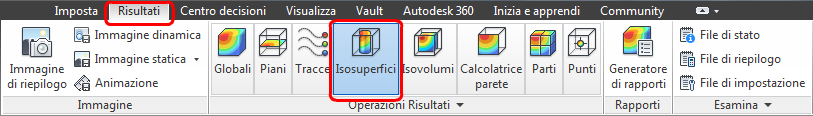

1. Fare clic su Isosuperfici nella scheda Risultati:

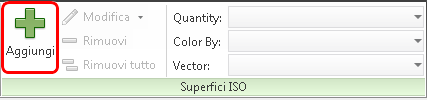

2. Per creare un'isosuperficie, fare clic su Aggiungi nel gruppo contestuale Isosuperfici:

Nota: Questo è il momento opportuno per ruotare il modello e visualizzare meglio la parte anteriore...

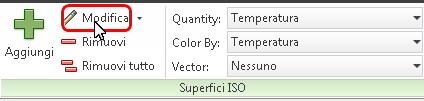

3. Fare clic sul pulsante Modifica dal gruppo contestuale Isosuperfici.

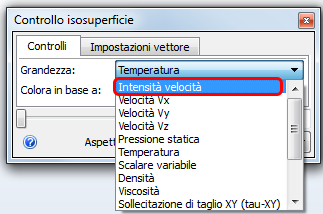

4. Per mostrare l'isosuperficie a un valore di velocità costante, modificare Grandezza in Intensità velocità.

5. Le unità di misura di default dell'intensità di velocità sono poll./sec. Verranno modificate per piedi/min...

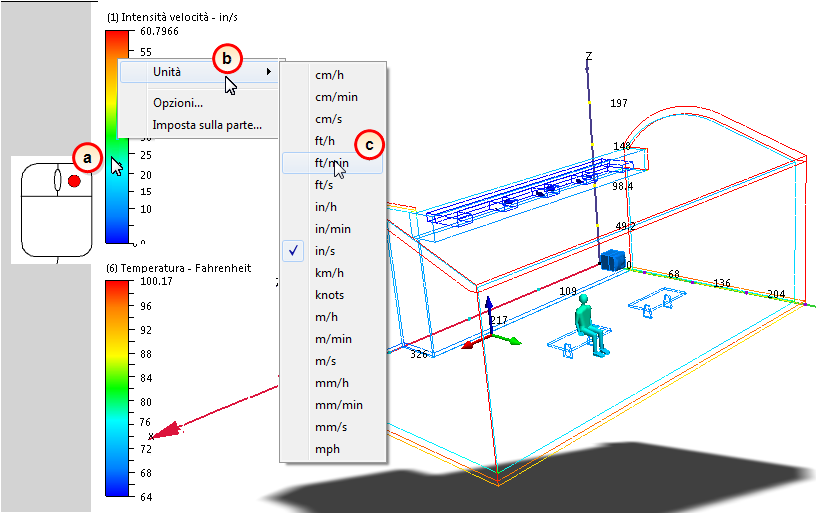

• a. Fare clic con il pulsante destro del mouse direttamente sulla legenda Intensità velocità, come mostrato di seguito.
• b. Fare clic su Unità.
• c. Selezionare ft/min dal menu.

Nota: Questo consente di visualizzare i risultati di velocità utilizzando unità che sono un po' più standard nel settore.

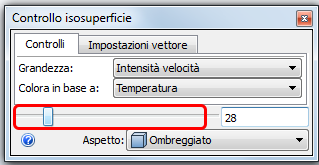

6. Nella finestra di dialogo Controllo isosuperficie, modificare il valore in 28. Utilizzare il dispositivo di scorrimento o inserire semplicemente "28" e fare clic su INVIO sulla tastiera.

Nota: Questa opzione consente di creare un'isosuperficie che mostra la temperatura in tutti i punti del modello in cui la velocità di spostamento del flusso è di 28 piedi/min.

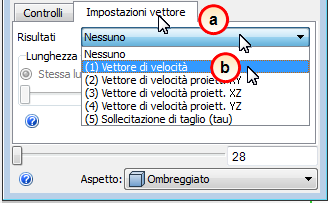

7. Visualizzare i vettori sull'isosuperficie:

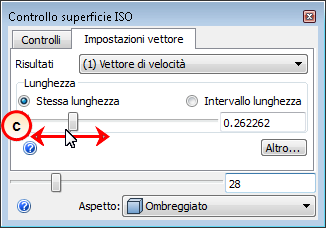

• a. Fare clic sulla scheda Impostazioni vettore.
• b. Selezionare Vettore di velocità dal menu Risultati.

• c. Potrebbe essere necessario regolare la lunghezza del vettore per una migliore visualizzazione. Aumentare le dimensioni trascinando il dispositivo di scorrimento Lunghezza verso destra; ridurre le dimensioni trascinandolo verso sinistra:

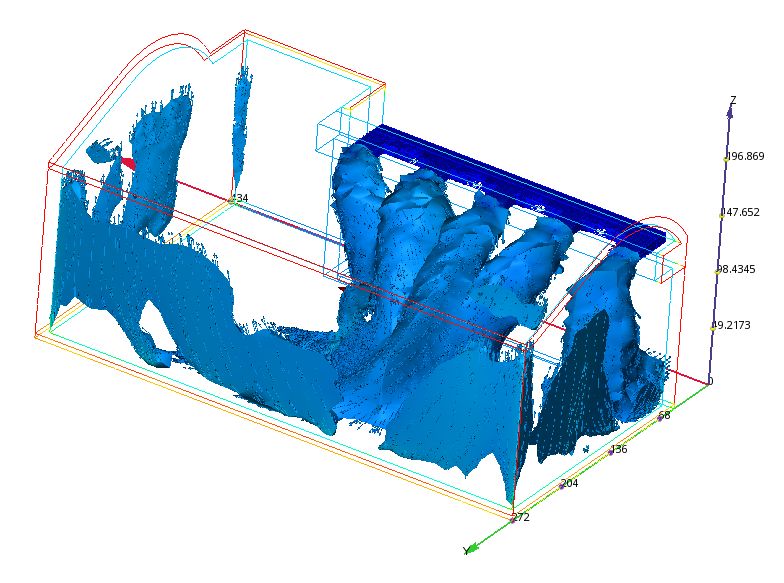

Nota: L'aspetto del modello deve essere simile a quello mostrato di seguito, ma potrebbe essere leggermente diverso:

Nota: Questa è un'interessante vista composta del comportamento del flusso nell'area di ingresso. La forma dell'isosuperficie è derivata da tutte le posizioni nel flusso la cui velocità è di 28 piedi/min. I vettori mostrano la direzione del flusso in corrispondenza di queste posizioni. Il colore mostra la temperatura. Notare come l'aria fredda proveniente dall'alimentazione discende nell'area dei sedili. Poiché l'aria è più calda accanto alle pareti, salirà verso il soffitto.

8. Per salvare un'immagine di riepilogo, fare clic su Immagine di riepilogo dalla scheda Risultati.

Nota: L'immagine viene salvata nello studio di progettazione. Tra breve le impostazioni che compongono questa immagine verranno applicate allo scenario invernale e i due campi di temperatura/velocità verranno confrontati...

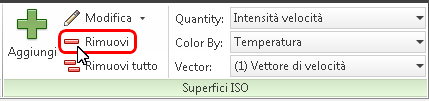

9. Poiché l'immagine di riepilogo viene salvata, è possibile eliminare l'isosuperficie. Fare clic su Rimuovi dal gruppo contestuale Isosuperfici.

Nota: In questo passaggio è stata creata un'isosuperficie utilizzando la velocità come quantità ISO e colorata con i risultati della temperatura. È anche possibile apprendere ulteriori informazioni sulle prestazioni termiche utilizzando la temperatura come quantità ISO. Vengono mostrate le aree che si trovano alla stessa temperatura e che sono particolarmente utili per identificare tendenze della temperatura e del flusso d'aria.
