翼を作成するには、まず機体の輪郭に対していくつかの調整を行います。
注: 前のレッスンで学習したテクニックをきちんと理解できたので、翼の作成手順をすべて実施する必要はないと思ったら、このレッスンを省略して「コックピットの作成」に進んでもかまいません。
レッスンの準備:
- 前のレッスンのシーンを引き続き使用するか、
\modeling\p47\p47_with_tail.max
を開きます。 - ファイルを開く場合は、P-47 を
選択します。リボン
[ポリゴン モデリング](Polygon Modeling)パネルで[モディファイ モード](Modify Mode)をクリックし、
([前のモディファイヤ](Previous Modifier))をクリックして、スタックの[編集可能ポリゴン](Editable Poly)レベルに切り替えます。 - リボン [ポリゴン モデリング](Polygon Modeling)パネルで、
([最終結果表示](Show End Result))をクリックしてオンにします。
左側の翼の「土台」を作成する:
- リボン [編集](Edit)パネルで、

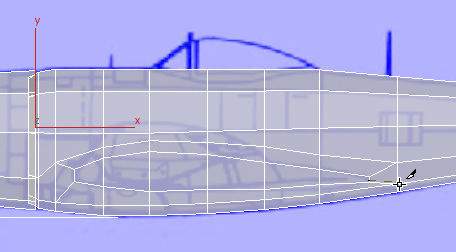

([スイフト ループ](Swift Loop))をクリックします。 - フロント ビューポートで、[スイフト ループ](Swift Loop)を使用して、機体の下部付近にエッジの縦方向のループを作成します。
- 右クリックして[スイフト ループ](Swift Loop)ツールを終了します。
([頂点](Vertex))サブオブジェクト レベルに切り替えます。 - リボン [編集](Edit)パネルで、

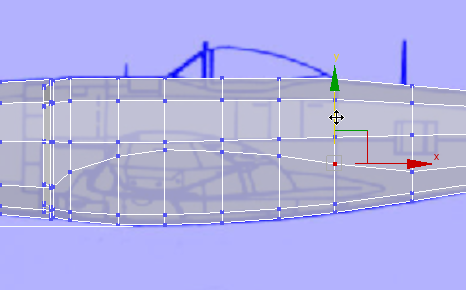

([コンストレイント : エッジ](Constrain To Edge))をアクティブにします。 - フロント ビューポートで、新しいエッジ ループの上のエッジに沿って、頂点を垂直方向に
移動して、翼の面を囲む輪郭を作成します。
- リボン [編集](Edit)パネルで、
([コンストレイント : なし](Constrain To None))をアクティブにします。
([頂点](Vertex))を再度クリックして[頂点](Vertex)サブオブジェクト レベルを終了します。 - リボン [編集](Edit)パネルで、

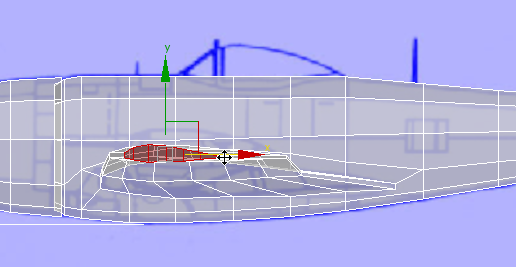

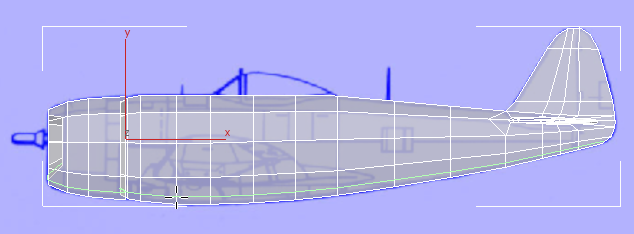

([カット](Cut))をクリックします。 - フロント ビューポートで、[カット](Cut)ツールを使用して、翼のアウトラインの周りにエッジを作成します。設計図のイメージの各部分を参考に、これらのカットを配置します。ただし、翼の前方部分では、その上の輪郭と次の図を使用します。
- 右クリックして[カット](Cut)ツールを終了します。
- ([カット](Cut))を再度オンにし、水平尾翼で行ったように、翼の一番前と一番後ろのエッジの独立した頂点から近接するコーナー頂点にかけてエッジを追加し、すべてのポリゴンが四角形であることを確認します。
- 右クリックして[カット](Cut)ツールを終了します。
翼の押し出しを開始する:

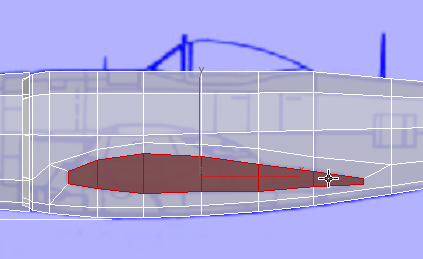

([ポリゴン](Polygon))サブオブジェクト レベルに切り替えます。 - 翼の底部を構成する面を クリックし、Ctrl+クリックして選択します。
- リボン [ポリゴン](Polygons)パネルで、

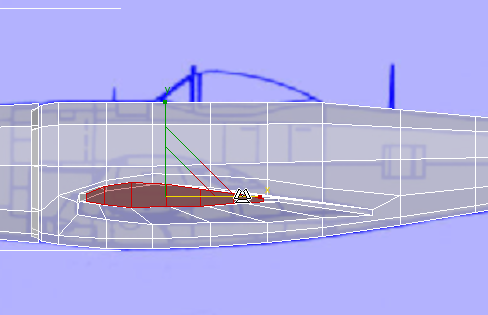

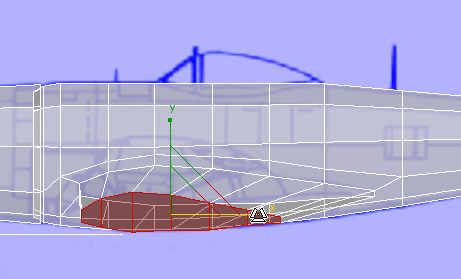

([押し出し](Extrude))をクリックします。ドラッグして面を少し押し出します。 ヒント: 水平尾翼で行ったように、フロント ビューポートでドラッグしますが、作業内容は他のビューポート(特にトップ ビューポート)で確認します。

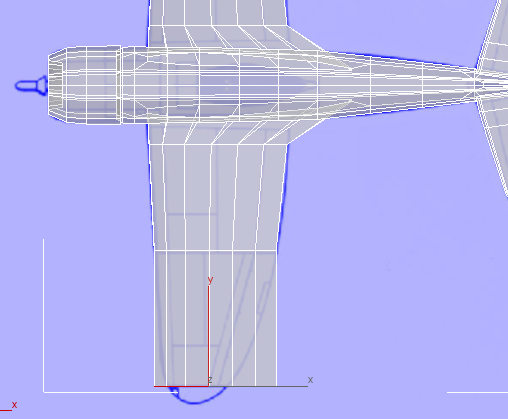

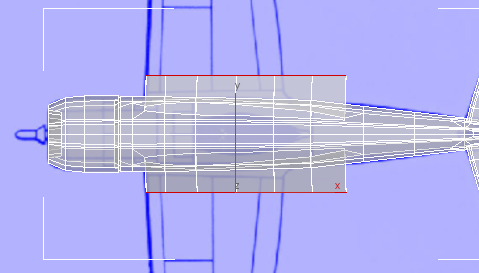

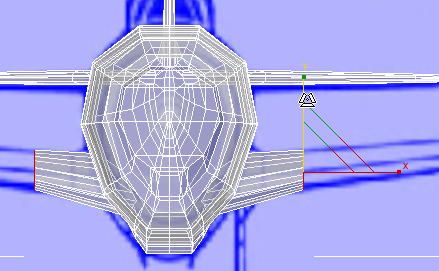

トップ ビュー
- リボン [位置合わせ](Align)パネルで、
([軸 X](Align X))をクリックします。
- X 軸に沿って面を

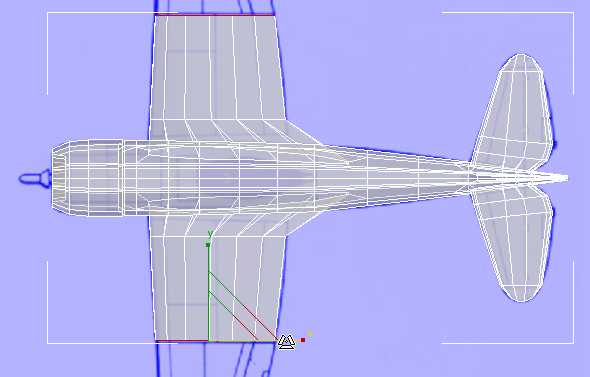

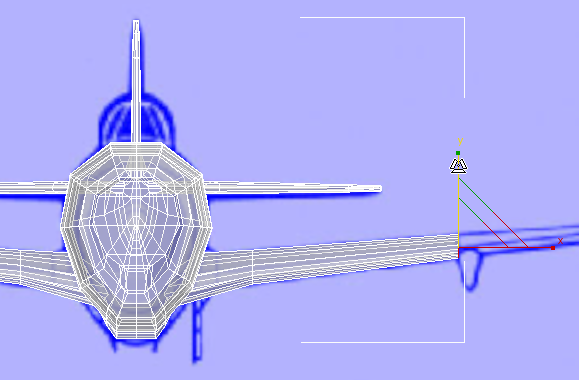

スケールし、X 軸と Y 軸の両方で面を 移動して、トップ ビューポートで翼の押し出しと設計図のイメージを一致させます。 ヒント: この手順は、コンストレイントがアクティブな場合には実行できません。 ([コンストレイント : なし](Constrain To None))がアクティブであることを確認してください。

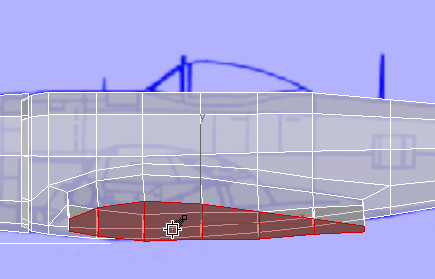

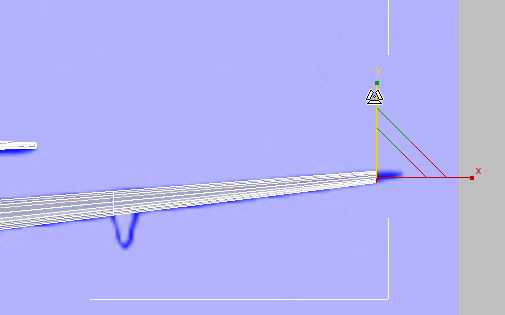

- レフト ビューで、Y 軸に沿って面を スケールおよび 移動して、翼と設計図のイメージを一致させます。

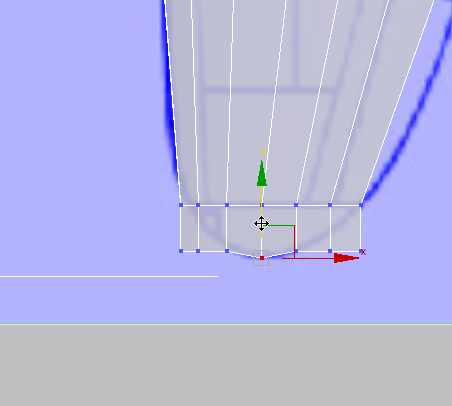

ヒント: この時点で、翼上部のサーフェスが低すぎると感じたら、 ([頂点](Vertex))サブオブジェクト レベルに切り替え、 ([コンストレイント : エッジ](Constrain To Edge))をアクティブにし、翼の上側エッジの底部に沿って、機体をなぞるように頂点を上に 移動します(これらの頂点をパース ビューポートで選択する方法が一番簡単です)。頂点を移動したら、 ([コンストレイント : なし](Constrain To None))がアクティブになっていることを確認してください。 - ([ポリゴン](Polygon))サブオブジェクト レベルで、翼中央の継ぎ目まで翼を 押し出します。
トップ ビュー
- X 軸に沿って面を スケールし、X 軸と Y 軸の両方で面を 移動して、トップ ビューポートで翼の押し出しと設計図のイメージを一致させます。
トップ ビュー
- また、レフト ビューポートで翼を スケールおよび 移動し、設計図のイメージと一致させます。
翼の押し出しとシェイプ形成を終了する:
- 翼を最後の継ぎ目まで 押し出します。

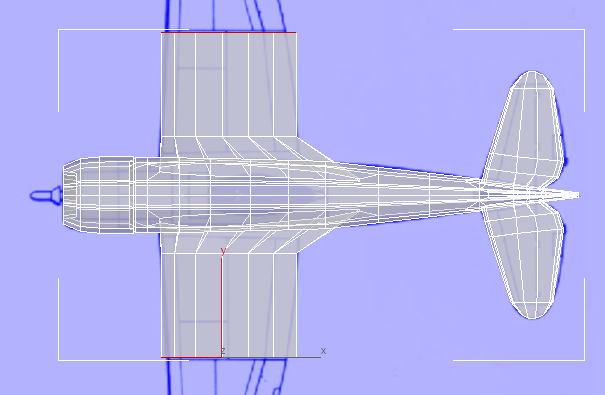

トップ ビュー
- 再度、面を スケールおよび 移動して、トップ ビューポートで翼と設計図のイメージを一致させます。
トップ ビュー
- レフト ビューポートでも同じ操作を繰り返します。

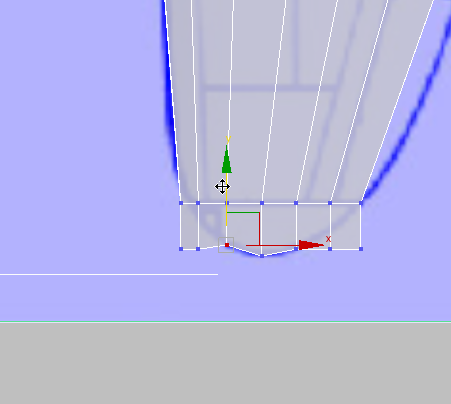

- 翼をもう一度 押し出しますが、今回は先端まで押し出します。

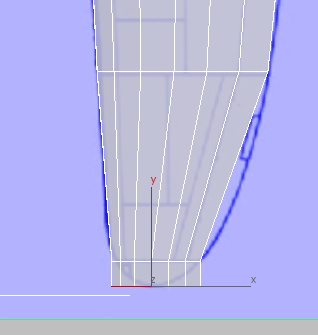

トップ ビュー

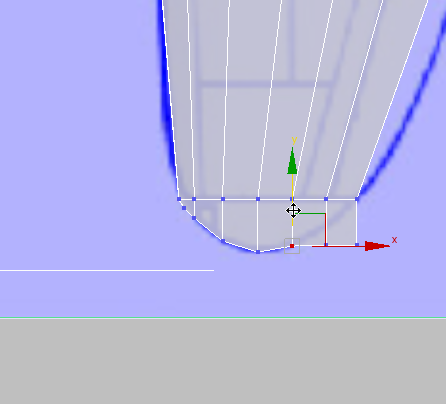

注: 特に一番後ろのエッジでは、長いエッジ セグメントは翼の曲率を正しく反映しません。次のレッスンでは、機体の曲率をリファインしたときと同じ方法で、翼の曲率をリファインします。 - レフト ビューポートで、面を スケールおよび 移動して、翼と設計図のイメージを一致させます。
- ([頂点](Vertex))サブオブジェクト レベルに切り替えます。

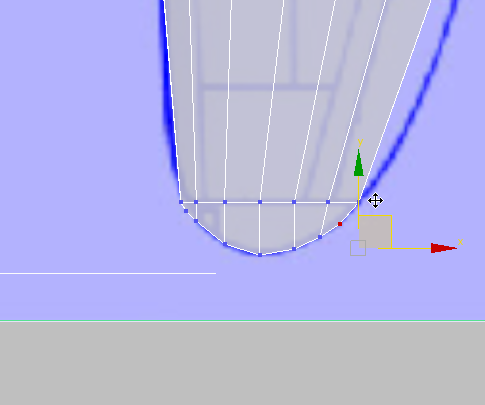

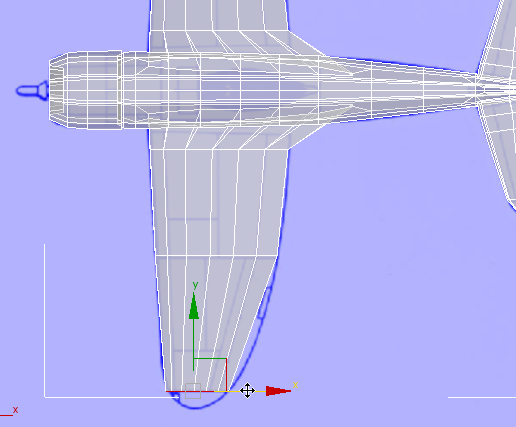

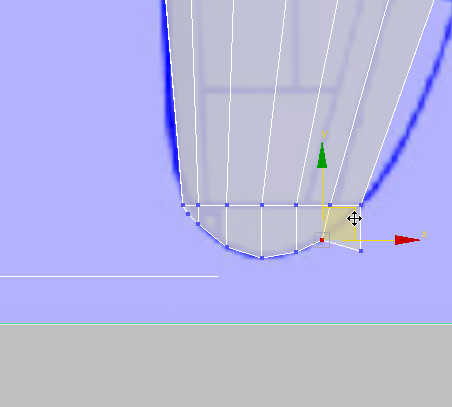

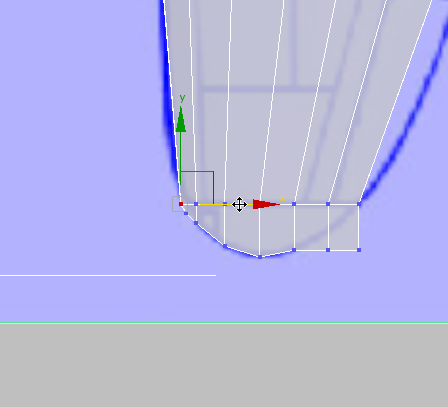

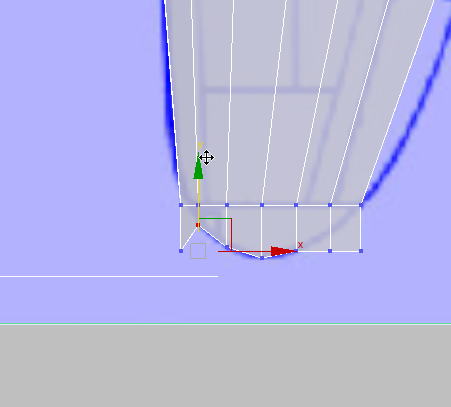

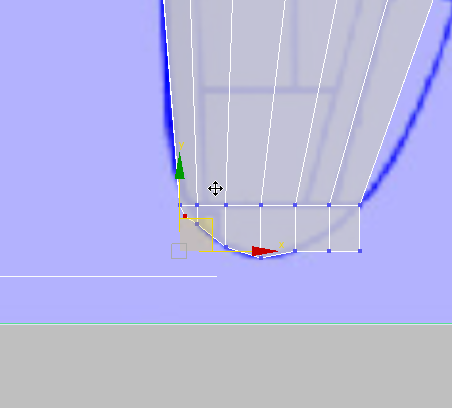

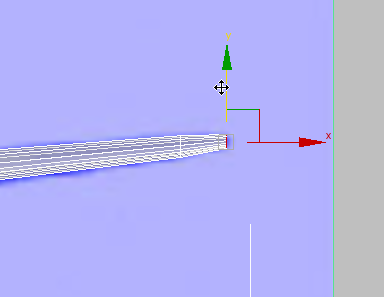

- トップ ビューポートで、領域選択を使用して頂点のペア(上と下)を選択し、翼先端のカーブが設計図のイメージと一致するように 移動します。
[A]
