実習 3: 縦断を作成してパラメータを設定する

この実習では、パーツ縦断を押し出して 3D モデルを作成します。次に、マンホールのサイズと寸法をコントロールするためのモデル パラメータを設定します。

この実習は、「実習 2: マンホール ジオメトリを定義する」から継続しています。

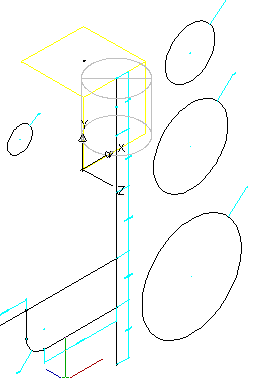

  1. [変更子]を右クリック [パスを追加]を選択します。パスの選択を求めるプロンプトが表示されたら、最上部の線分セグメント(LenA1)を選択し、次に Frame Cylinder Diameter 縦断(寸法 BdyD2 の円)を開始縦断として選択し、同じ縦断を終了縦断として選択します。Frame Cylinder Diameter 縦断が最上部の線分セグメントのパス(長さ)に沿って適用されます。
  2. パスが見やすくなるよう、ビューを[南東アイソメ]に切り替えます。ビューを[右側面図]に戻します。
  3. 円錐セグメントに対して[パスを追加]を繰り返します。開始縦断として、Cone Top Diameter 縦断(寸法 BdyD3)を選択します。終了縦断として、Barrel Cylinder Diameter 縦断(寸法 BdyD4)を選択します。

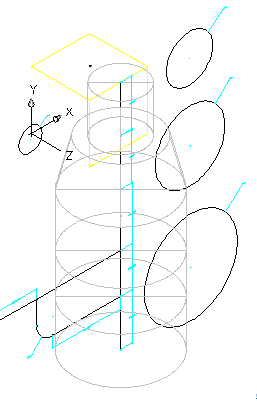

  4. 残りの 3 つの線分セグメントに対して[パスを追加]を繰り返します。3 つのセグメントのそれぞれについて、開始縦断と終了縦断として Barrel Cylinder Diameter 縦断を使用します。ビューを[南東アイソメ]に変更してパーツを 3D で確認します。ビューを[右側面図]に戻します。
  5. 次に、ドロップ パイプ アセンブリのパスを追加します。[変更子]を右クリック [パスを追加]を選択します。パスとして下の水平セグメントを選択し、開始および終了縦断として Drop Pipe Diameter 縦断を選択します。
  6. 曲線エルボに対してパスを追加します。[パス セグメント数を入力]ダイアログ ボックスが表示されたら、[パスをセグメント化しない]がオンになっていることを確認し、[OK]をクリックします。次に、ドロップ パイプの垂直セグメントに対してパス変更子を追加します。Drop Pipe Diameter 縦断を使用します。
  7. 上のセグメントに対してパスを追加して、ドロップ パイプ アセンブリを完成させます。右上のセグメントから開始します。[南東アイソメ ビュー]に切り替えます。
  8. [右側面図]に戻します。

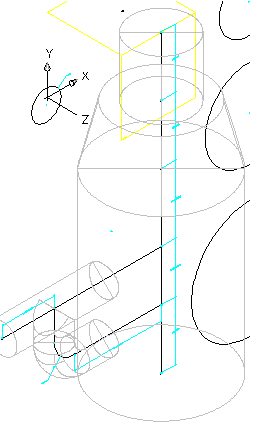

    次に、構造物コンポーネントとドロップ パイプ アセンブリ コンポーネントを結合します。[変更子]を右クリック [ブール演算の加算を追加]を選択します。オブジェクトの選択を求めるプロンプト表示されたら、下部の 2 つのバレル セグメントを選択し、下の水平パイプ セグメントを選択して[Enter]を押します。パーツが結合します。

  9. [変更子]を右クリック [ブール演算の加算を追加]を選択します。オブジェクトの選択を求めるプロンプト表示されたら、上部の 2 つのバレル セグメントを選択し、上の 2 つの水平パイプ セグメントを選択して[Enter]を押します。
  10. [変更子]を右クリック [ブール演算の加算を追加]を選択します。オブジェクトの選択を求めるプロンプト表示されたら、上の水平パイプ セグメントを選択し、垂直パイプ セグメントを選択して[Enter]を押します。

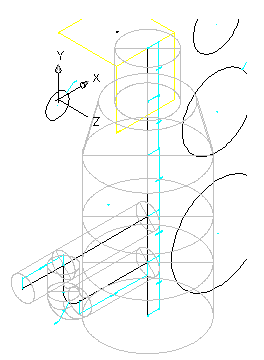

  11. ビューを[南東アイソメ]に切り替えます。
  12. 次に、パーツの配置ポイントを設定します。

    新しい平面図の作業平面を追加し、ポイント参照を追加し、平面図の作業平面上で配置ポイント選択して、[データの自動レイアウト]を展開します。[レイアウト データ]を右クリックし、[配置ポイントを選択]をクリックします。ノード オブジェクト スナップを使用して、垂直軸の最上部のポイントをクリックします。これは、パーツが図面に挿入されるポイントです(挿入ポイント)。

  13. パーツを保存します。[パーツ ファミリを保存]をクリックします。
  14. [サイズ パラメータ]を右クリック [追加] [環境設定を編集]を選択します。
  15. [新規作成]をクリックします。次のパラメータを追加します(それぞれ[新規作成]をクリックします)。
    • バレル高さ
    • フレームの高さ(SFH)
    • フレームの直径(SFD)
    • 円錐の高さ(SCH)
    • 構造物内側の直径(SID)
    • バレル パイプのクリアランス(SBPC)

    すべてのパラメータを追加したら、[OK]をクリックします。

  16. [パーツ ファミリを保存]をクリックします。[モデル パラメータ]を右クリックし、[編集]を選択します。次の各パラメータの隣にある[計算式]列をダブルクリックし、それぞれの計算式を次のように設定します。
    • FTh を 6
    • WTh を 4
    • SBH を 74
    • FTh を 6
    • SBPC を 3
    • SBSD を 48
    • SBSH を 108
    • SCH を 24
    • SFD を 24
    • SFH を 4
    • SID を 48
    • SRS を 102
    • SVPC を 36
    • WTh を 4

    パーツを保存すると、モデル パラメータが更新され、サイズ パラメータが組み込まれます。

  17. [サイズ パラメータ]を右クリックし、[環境設定を編集]を選択します。[パーツ サイズを編集]ダイアログ ボックスが表示されます。
  18. SRS 列を見つけ、[定数]をクリックして[範囲]に変更します。SRS パラメータの形式が値の範囲として設定されます。[パラメータ環境設定]の横にあるドロップダウン矢印ボタンをクリックして、[値]を選択します。ビューが変更され、各パラメータの値が表示されます。SRS 列のセルをクリックし、[パーツ サイズを編集]ダイアログ ボックスの[編集]ボタンをクリックします。[値を編集]ダイアログ ボックスが表示されます。最小値を 36、最大値を 12000、既定を 120 に設定して[OK]をクリックします。
  19. [モデル パラメータ]を右クリックし、[編集]を選択します。BdyD# パラメータの計算式と注釈を次の表のように編集します。
    BdyD1 12 Elbow Bend Diameter
    BdyD2 SFD Frame Cylinder Diameter
    BdyD3 SFD+(2*Wth) Cone Top Diameter
    BdyD4 SID+(2*Wth) Barrel Cylinder Diameter
    BdyD5 12 Incoming Pipe Diameter
  20. さらに次のように編集します。
    SBH SRS-SFH-SCH
    SBPC 3.0
    SBSD SID+(2*Wth)
    SBSH SRS+FTh
  21. LenA# パラメータの計算式と注釈を次の表のように編集します。
    LenA1 SFH Frame Cylinder Height
    LenA2 SCH Cone Cylinder Height
    LenA3 SVPC-SFH-SCH+(BdyD5/2) Top Pipe CL
    LenA4 SRS+FTh-SFH-SCH-LenA3-LenA5 Top Pipe CL to Bottom Pipe CL
    LenA5 24 Bottom Pipe CL to Struct Bottom

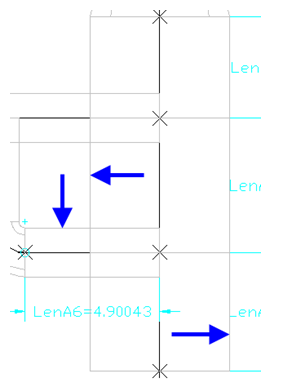

    LenA6 (SID/2)+WTh+(BdyD5/2+2) CL Vert Pipe to Incoming Pipe

    [閉じる]をクリックします。南東アイソメ ビューに変更し、構造物のジオメトリの変更を参照します。

  22. 4 つの円の縦断のそれぞれを右クリックして[表示]をクリックすることで、各縦断が表示されないよう変更します。

    円の縦断が表示されなくなります。

  23. すべての寸法に対して前の手順を繰り返します。

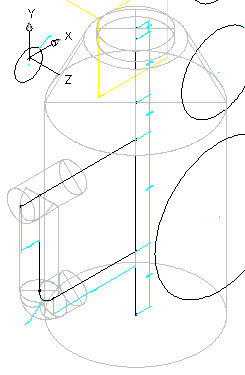

  24. ビューを[南東アイソメ]に変更してパーツを確認します。次のイメージのようになります。

    [パーツ ファミリを保存]をクリックします。パーツ ビルダ環境を閉じて、パーツを再び開きます。

    パーツ ビルダ ユーティリティを終了するには、パーツ ブラウザの右上隅にある小さい X ボタンをクリックします。( パーツ ブラウザは、パーツ ビルダ アプリケーションの左ペインの部分です。) パーツの保存を求めるプロンプトが表示されたら、[はい]をクリックします。パーツ ビルダが閉じます。

    すべての変更を行ったら、パーツをいったん閉じてから再び開き、すべてのデータをパーツ ビルダに読み込みます。

  25. [サイズ パラメータ]を右クリックし、[環境設定を編集]を選択します。
  26. 次のパラメータの[データ ストレージ]タイプを[リスト]に変更します。
    • WTh
    • FTh
    • SFH
    • SFD
    • SCH
    • SID
  27. [パラメータ環境設定]の横にあるドロップダウン矢印ボタンをクリックして、[値]を選択します。
  28. WTh 列の 4.000 を選択し、[パーツ サイズを編集]ダイアログ ボックス ツールバーの[編集]をクリックして、値として 4.0、6.0 を追加して、[OK]をクリックします。
  29. 次の各パラメータに対して前の手順を繰り返します。
    • FTh: 6.0、8.0、12.0
    • SFH: 4.0、6.0、8.0
    • SFD: 24.0、36.0
    • SCH: 24.0、36.0
    • SID: 48.0、60.0、72.0
  30. [値]の横にあるドロップダウン矢印ボタンをクリックして、[計算]を選択します。
  31. PrtSN のセルをダブルクリックし、[計算アシスタント]を開きます。
  32. [精度]の値を 0 に変更します。
  33. PrtD の直後のテキスト ボックスをクリックし、スペース バーを押します。
  34. [変数を挿入]リストから FTh を選択して[挿入]をクリックします。FTh 変数がパーツ サイズ名に挿入されます。
  35. FTh 変数の後ろに「in Floor」と入力します(括弧記号を除く)。
  36. 前の手順を繰り返して、SCH、SFD、SFH、SID、WTh に対して変数と文字を追加します。完了した文字列は次のようになります。

    PrtD FTh in Floor SCH in Cone Hgt SFD in Frame Dia SFH in Frame Hgt SID in Barrel Dia WTh in Wall。

  37. [評価]をクリックして、パーツ名を確認します。

    名前は長いため、右側が一部切り捨てられています。名前をクリックし、キーボードの矢印キーを使用して名前の残りの部分を確認します。この手順は、パーツ リストに追加された各パーツに一意の名前が付けられていることを確認するために必要です。

  38. [OK]を 2 度クリックして、すべてのダイアログ ボックスを閉じます。

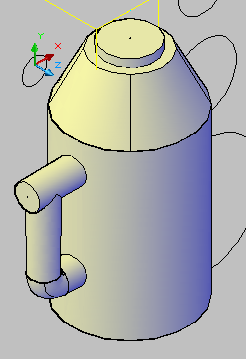

  39. パーツをを保存します。表示スタイルを[コンセプト]に変更します。完了したパーツは、次のようになります。
  40. [モデル パラメータ]を右クリックし、[編集]を選択します。
  41. SVPC の計算式をダブルクリックし、SFH+SCH+SBPC と入力します。表示スタイルを[2D ワイヤフレーム]に変更します。[Vertical Axis]を右クリック [ジオメトリを追加] [ポイント参照]を選択します。
  42. Rim 作業平面の中心のポイントをクリックします。

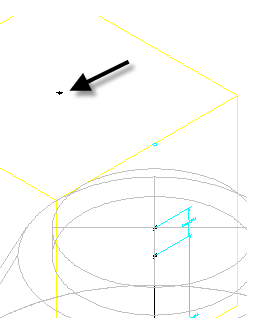

    構造物の垂直軸上で 2 つの平面が出会う場所に参照ポイント(緑)が作成されます。

  43. [Vertical Axis]を右クリック [条件を追加] [一致]を選択します。垂直軸の最上部のポイントをクリックし、次に前の手順で作成した参照ポイントをクリックします。構造物全体が上に移動し、リムの標高が最上の作業平面と一致します。
  44. [ビットマップを生成]をクリックします。
  45. [南東アイソメ ビュー]をクリックします。
  46. [OK]をクリックします。ビットマップ イメージが生成されます。これは、パーツ カタログでパーツを表示する際に示されるパーツのイメージです。図面でパーツを表示する際は示されません。
  47. [パーツ ファミリを保存]をクリックします。
  48. パーツ ブラウザの右上隅にある小さい X ボタンをクリックして、パーツ ビルダを終了します。パーツ ブラウザは、パーツ ビルダ アプリケーションの左ペインの部分です。パーツの保存を求めるプロンプトが表示されたら、[はい]をクリックします。パーツ ビルダが閉じます。

完成したパーツが図面でどのように表示されるかを確認するには、チュートリアル図面フォルダの Part Builder-2.dwg を開きます。

親トピック: チュートリアル: ドロップ流入マンホール構造物を作成する
