コリドーは、[コリドーを作成]コマンドを使用する方法、[簡易コリドーを作成]コマンドを使用する方法の 2 種類の方法で作成できます。

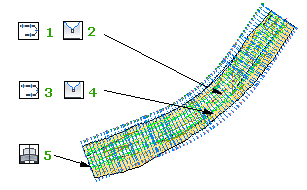

[コリドーを作成]コマンドを使用する
作成時に複雑なパラメータを指定するには、コマンドを使用します。
[コリドーを作成]コマンドを使用して、測点範囲、縦断、アセンブリ、および任意の必要なターゲットを指定します。
その他のパラメータには、測点間隔やオフセット制御以外に、複数の基線やリージョンについての情報を含めることができます。
[簡易コリドーを作成]コマンドを使用する
基本的なコリドーをすばやく作成するには、コマンドを使用します。

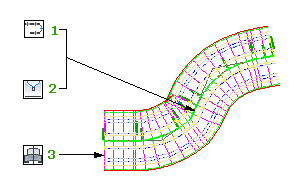

[簡易コリドーを作成]コマンドは、単一の線形(1)、線形に沿った縦断(2)および線形を渡るアセンブリ(3)で構成される基本的なコリドーを作成する理想的な方法です。次に、コリドーを編集して、さらに複雑なコリドーを描画することができます。
コリドーを作成する前に、サーフェス、線形、縦断、サブアセンブリ、アセンブリなどの基礎データを作成する必要があります。
