冷却(FEM)オーバーモールディングの回転コアを識別する

回転コアとは、回転する金型キャビティのことです。

1. [レイヤー]ペインを使用して、回転コア(1)を含む金型コンポーネントを選択します。
2. モデル ペインで右クリックして、[プロパティ]を選択します。[金型ブロック(3D)]を選択し、[OK]をクリックします。
3. [オーバーモールディング金型構成部品]タブを選択し、[成分]オプションを[回転成分]に設定します。
4. [設定]ボタンが表示されます。このボタンをクリックして、回転軸と参照点を指定します。
   注: [自動]は、参照点を金型の中心として設定します。このオプションは、金型が完全に対称である場合にのみ使用してください。
5. [金型ブロック(3D)]ダイアログ ボックスで[OK]をクリックします。
   注: [OK]をクリックする前に、固定キャビティと回転コアの特性が異なることを確認します。

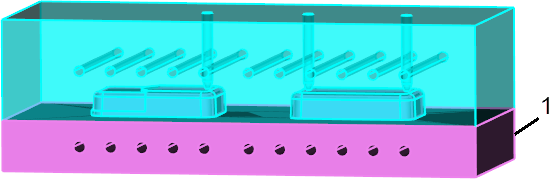

回転コア(1)です。
