オーバーモールディングの冷却管を設定する

冷却管は金型の両側にあります。固定キャビティ側にある管と回転コア側にある管を区別する必要があります。

1. [レイヤー]ペインを使用して冷却管を選択します(1)。
2. モデル ペインで右クリックして、[プロパティ]を選択します。
3. 固定キャビティから管を選択し、[OK]をクリックします。
4. [オーバーモールディング金型構成部品]タブを選択し、[成分]オプションを[固定成分]に設定します。
5. 手順 1 と 2 を繰り返して、回転コアの管を選択し、[OK]をクリックします。
6. [オーバーモールディング金型構成部品]タブを選択し、[成分]オプションを[回転成分]に設定します。
7. [設定...]をクリックし、回転軸と参照点を指定します。
8. [OK]を 2 回クリックします。

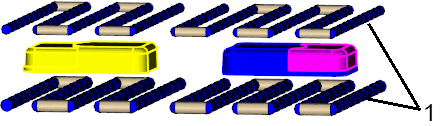

冷却管(1)。
