新しいスタディをゼロから設定し始めるのではなく、1 つのスタディから別のスタディへと設定をコピーできます。これは、異なるモデルを同一の条件で比較したり、ほとんどの設定は同一であるが、1 つまたは 2 つだけ設定を変更したい場合などに便利です。このツールでは、次のスタディ設定をコピーすることができます。
- 材料
- メッシュ タイプ
- メッシュ設定
- 成形プロセス
- 解析順序
- プロセス設定
これらのスタディ設定の 1 つを選択すると、関連するすべての設定がコピーされます。たとえば、[プロセス設定]または[メッシュ設定]を選択すると、すべての設定がコピーされます。[スタディ設定]の選択は、成形プロセス、解析順序、および元のスタディの他の設定に応じて変更します。
プロジェクトを作成したら、コピーすることが必要なスタディ設定を持つ元のスタディと、その設定のコピー先となる目的のスタディが含まれていることを確認します。
- 作業するスタディを含むプロジェクトを開きます。

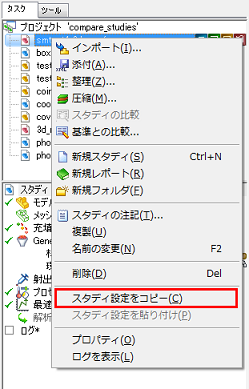

- 元のスタディを選択し、マウスの右ボタンをクリックしてコンテキスト メニューから[スタディ設定をコピー]を選択します。この時点では、その項目の下にある[スタディ設定を貼り付け]オプションはアクティブではありません。
- 目的のスタディを選択し、マウスの右ボタンをクリックしてコンテキスト メニューからアクティブになった[スタディ設定を貼り付け]を選択します。
[スタディ設定をコピー]ダイアログ ボックスが表示され、コピー可能なスタディ設定、元のスタディの値、目的のスタディの現在の値が示されます。ここで、目的のスタディにどの項目をコピーするかを比較しながら決定することができます。
- [スタディ設定をコピー]ダイアログ ボックスで、コピーが必要なスタディ設定にチェックを付け、必要に応じて[スタディの注記]に注釈を記入します。 注: [プロセス設定]を選択した場合は、すべてのプロセス設定がコピーされます。いくつかのプロセス設定を任意に選択することはできません。
- ここまでの操作を、すべての目的のスタディに対して繰り返します。
