境界条件

境界条件は、成形設定の物理的な境界を定義する最後の設定です。

境界条件の範囲は、フィード システムでの射出位置から、冷却管の冷媒入口、成形品の荷重または拘束にまで及びます。境界条件には識別ラベルが割り当てられ、条件を互いに区別したり、他のモデル コンポーネントと区別したりできます。

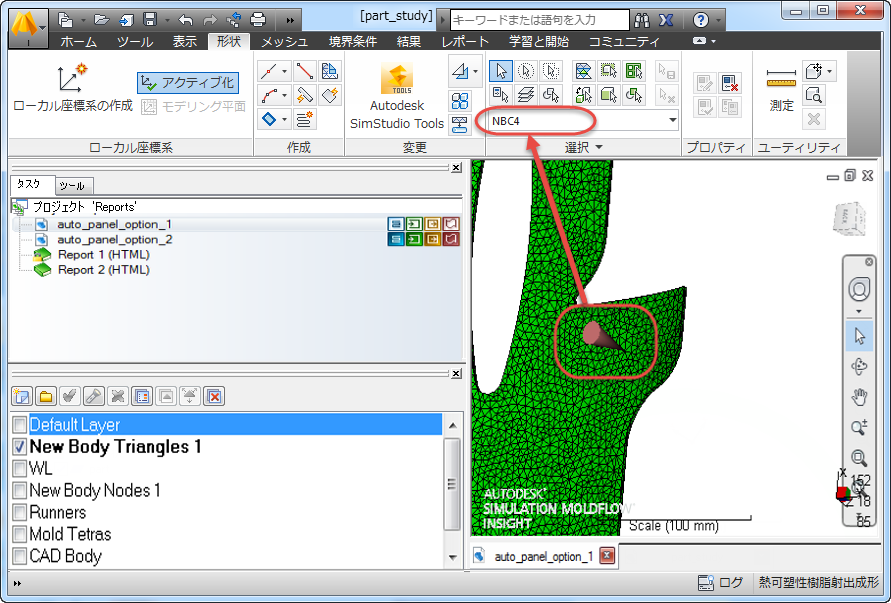

節点境界条件

節点境界条件には、荷重を除くすべてが含まれます。たとえば、射出位置、バルブ ゲート、ガス入口、冷媒入口、冷媒出口などはすべて節点境界条件です。これらは成形品形状に適用される場合があります。そうでなければ、メッシュに適用されます。各節点境界条件には、文字「NBC」と後に続く数字で構成される一意の識別子があります。境界条件を選択すると、その識別番号が選択リストに表示されます。

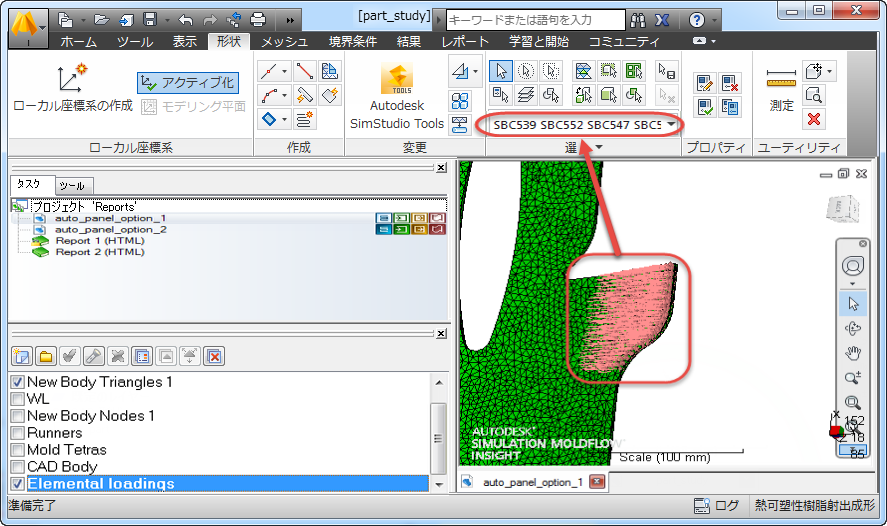

サーフェス境界条件

サーフェス境界条件とは、三角形に直接適用される荷重を意味します。各サーフェス境界条件には、文字「SBC」と後に続く数字で構成される一意の識別子があります。境界条件を選択すると、その識別番号が選択リストに表示されます。
