固定キャビティとは、オーバーモールディング プロセス中に回転しない金型キャビティのことです。
- [レイヤー]ペインを使用して、[他のすべてのレイヤーの非表示]で、[固定]キャビティ金型を含むレイヤー以外を非表示にします(1)。
- このように選択するには、[モデル]ペインでクリックし、[Cntl]+[A]を押します。
- モデル ペインで右クリックして、[プロパティ]を選択します。[金型ブロック(3D)]を選択し、[OK]をクリックします。
- [オーバーモールディング金型構成部品]タブを選択し、[成分]オプションを[固定成分]に設定してから、[OK]をクリックします。

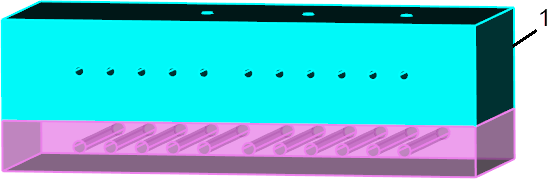

固定キャビティ(1)は、オーバーモールディング プロセス中に回転しません。
