3D 冷却管では、[3D 冷却管メッシュ]ツールを使用してメッシュを生成します。Autodesk Moldflow Insight で使用される CFD メッシャはレイヤの改善を自動で使用するので、あらかじめメッシュ済みの 3D 冷却管をインポートする代わりにこのツールを使用することを強くお勧めします。

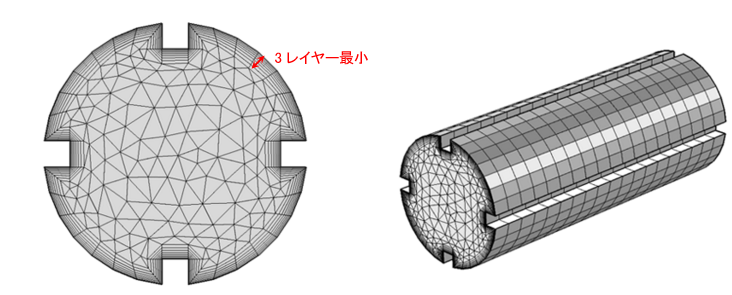

CFD メッシャでは、法線または内側レイヤとサーフェスの間に、少なくとも 3 つのレイヤを使用できます。
3D 冷却管メッシュ ツールの使用を試みる前に、次の要件が満たされていることを確認します。
- スタディの成形品モデルにメッシュが生成されています。
- 解析順序に冷却(FEM)解析が含まれています。
- 成形品に射出位置が設定されています。
- コンフォーマル冷却ボディの CAD モデルはスタディ内にあり、その[プロパティ]は[冷却管(3D)]に設定されます。 その冷却ボディはアセンブリの一部だった可能性、または
()を使用してその冷却ボディをインポートした可能性もあります。
- [冷却管(3D)入口]および[冷却管(3D)出口](
())が割り当てられています。コンフォーマル冷却入口と出口は同数である必要があります。
-
()をクリックします。
- [3D 冷却管メッシュの生成]ダイアログ ボックス内の既定値を確認します。
- すべての値が適切に設定されたら、[メッシュ生成]をクリックします。
注: コンフォーマル冷却管を 3D 四面体要素でメッシュ生成中に、従来の冷却管が表示されていれば、これらはビーム要素でメッシュ生成されます。
