Schematic ビューでノードを使用する

Schematic ビューにアクセスする

Schematic ビューに切り替え、シーン内のノードの階層を確認するには、次のいずれかの操作を行います。

• Viewer ウィンドウの View メニューから Schematic を選択します。
• Viewer ウィンドウをクリックし、Ctrl キーを押しながら W キーを押します。

Schematic ビューから前のカメラ ビューに切り替えるには、もう一度 Ctrl キーを押しながら W キーを押すか、または View メニューから別の View を選択します。

ノードを選択する

Schematic ビューでノードを選択するには:

• 目的のノードをダブルクリックするか、スペースバーを押しながらノードの周りをドラッグします。

階層の親オブジェクトとその子オブジェクトすべてを選択するには:

• スペースキーを押しながら、親オブジェクトをマウスの右ボタンでクリックします。Ctrl キーを押しながらノードをクリックして選択内容に追加します。
  注: Schematic ビューでモデル、カメラ、あるいはその他のオブジェクトを選択すると、カメラ ビューでも選択されます。

オブジェクト ノードを検索する

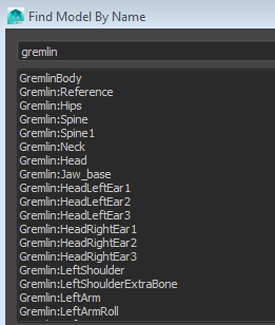

Find Model By Name 検索領域にノード名を入力して、シーン内のノードを検索できます。MotionBuilder は、入力した検索用語に基づいて検索結果のリストを生成します。

いずれかの検索結果を選択すると、Schematic ビュー 内の対応するノードがハイライト表示されます。
