Schematic ビューはシーンの「舞台裏」のようなもので、シーンのオブジェクトの階層がノードを用いて視覚的に表示されます。
Schematic ビューにアクセスするには、次のいずれかの操作を行います。
- View メニューから Schematic を選択します。
- Ctrl キーを押しながら W キーを押します。
カメラ ビューに戻るには、Ctrl キーを押しながら W キーを押します。
Schematic ビューでは、シーンにあるノードの階層はそれぞれ、デバイス由来のセンサーの集合、ロードしたモデルの親子関係、オブジェクトとオブジェクトの間に作成した親子関係などを表します。シーン内の各オブジェクトのノード階層は、水平または垂直に表示できます。「Schematic ビューのコンテキスト メニュー」を参照してください。
ヒント: Properties ウィンドウの色設定を使用し、ライト、スケルトン ノード、読み込みしたスケルトン リムを表すノード色をカスタマイズできます。
階層内のオブジェクトの位置に応じて、親の階層全体または個々の子ノードを非表示にできます。次の図では、Schematic ビューにモデルの階層が表示されています。Schematic ビュー内の「Con」という単語は、モデルや他のオブジェクトがコンストレイントで使用されていることを示します。

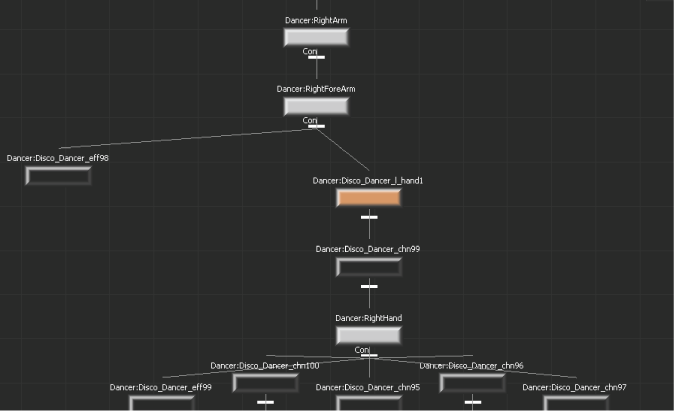

Schematic ビューにモデルの階層構造を表示しています。
