結果のポストプロセス

1. 結果は Autodesk Nastran In-CAD に自動的にロードされます。
2. ここでは、さまざまな複合材料の結果を確認します。
   1. 複合材の最大層破壊インデックス
      1. [結果]下の[フォン ミーゼス]を右クリックし、[編集]を選択します。
      2. [コンター オプション]下の[結果データ]に[複合材の最大層破壊インデックス]を選択します。[変位]および[コンター]が選択されていることを確認します。
      3. [データ タイプ]ドロップダウンを[図心]に変更し、[コンター タイプ]ドロップダウンを[要素]に変更し、[平均化無し]チェックボックスをオンにします。
      4. [表示オプション]下の[最大/最小]のチェックボックスをオフにします。



      5. [表示]をクリックします。
      6. [OK]をクリックします。

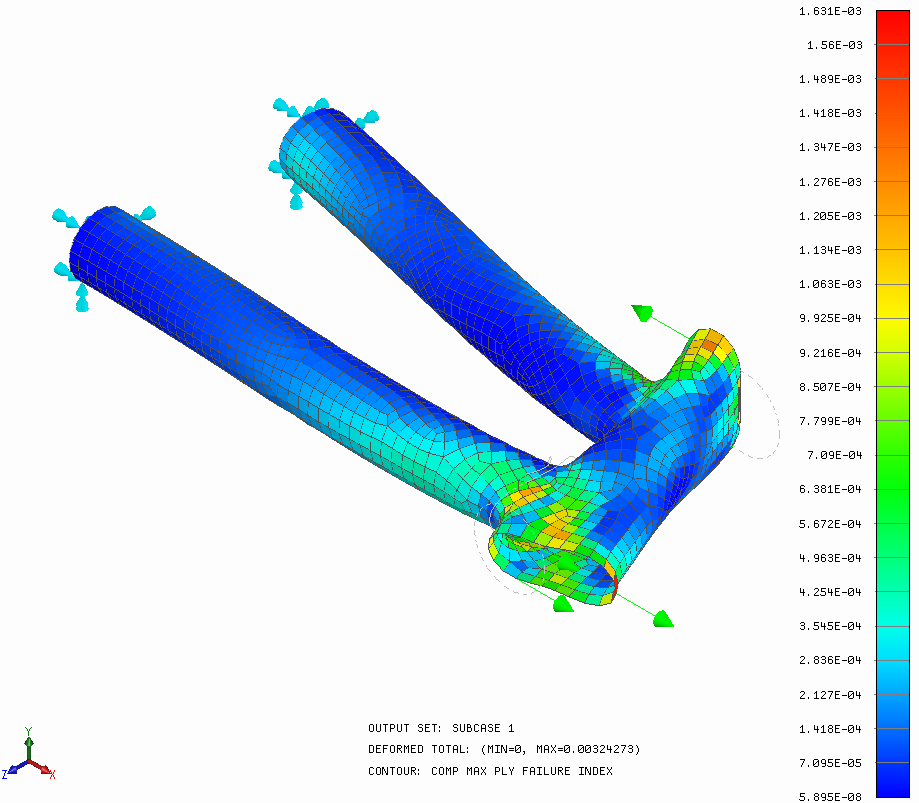

         この結果出力ベクトルは、各要素で発生する最大の破壊インデックス(Hill の複合材破壊理論を使用して計算)を示します。破壊インデックスが 1.0 を超えると、最初の層の破壊が予測されます。このことは少なくとも 1 つの層が破壊したことを意味します。破壊インデックスが 1.0 未満である場合は、破壊の発生は予測されません。

   2. 複合材の最大破壊インデックス層

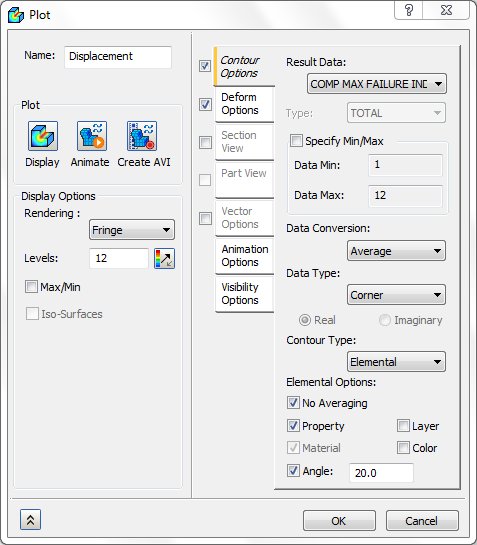

      1. [変位]を右クリックし、[編集]を選択します。
      2. [結果データ]を[複合材の最大破壊インデックス層]に変更します。
      3. [レベル]を「24」から「12」に変更します。
      4. [レンダリング]を[フリンジ]に変更します。
      5. [表示オプション]下の[最大/最小]のチェックボックスをオフにします。



      6. [表示]をクリックします。
      7. [OK]をクリックします。

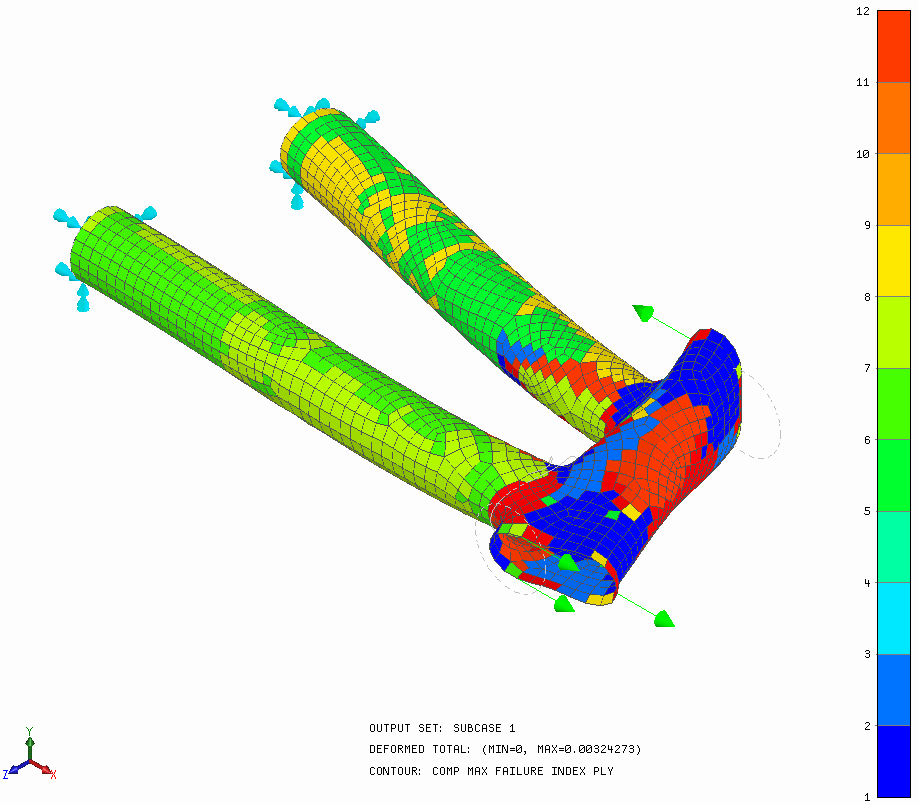

         [複合材の最大破壊インデックス層]は、最も重要で最大の破壊インデックスがある層を示します。

   3. COMP PLY 1 NORMAL-1
      1. [変位]を右クリックし、[編集]を選択します。
      2. 結果データを COMP PLY 1 NORMAL-1 STRESS に変更します。
      3. [レベル]を「12」から「24」に変更し、[レンダリング]を[連続]に変更します。
      4. [表示]をクリックします。
      5. [OK]をクリックします。

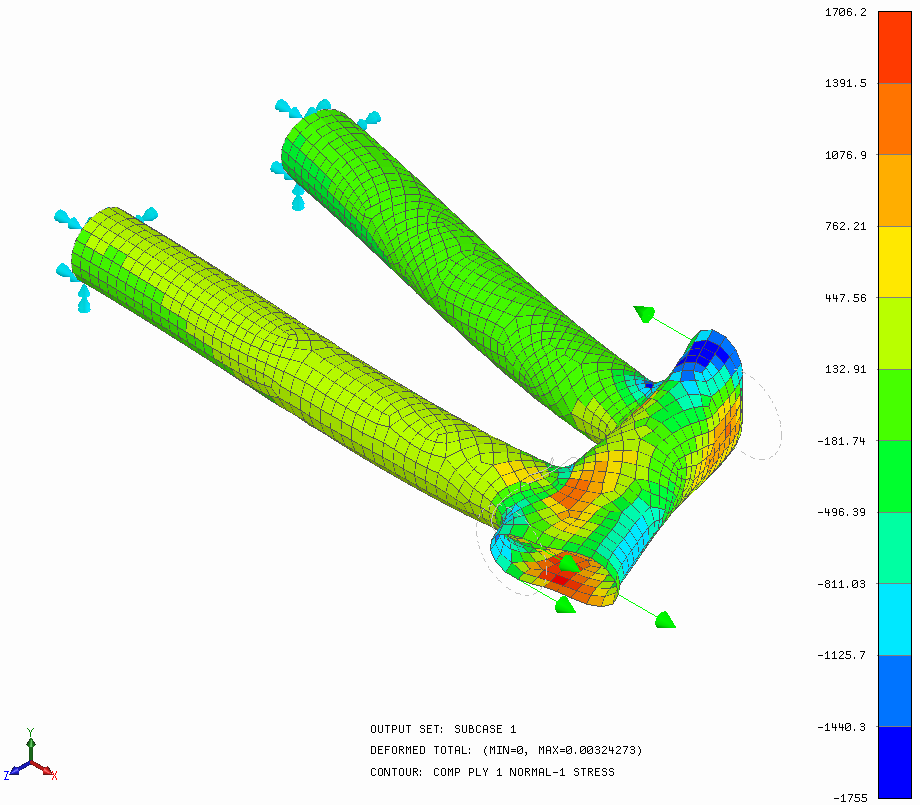

         COMP PLY 1 NORMAL–1 STRESS は、層 1 の繊維方向に沿った応力です。COMP PLY 1 NORMAL-2 STRESS は、層 1 の横繊維方向の応力です。

これで、「自転車のフレーム断面での複合材料の使用」を終了します。

次は説明された主なトピックの概要です。

• 複合材料を使用した解析の実行。
• 積層の物理特性を設定する方法。
• 材料配向を設定する方法。
• シェル モデリングを使用する方法。
• 最大の破壊インデックスを抽出する方法。
• 最大の破壊インデックスが発生している層を抽出する方法。
• 層の垂直応力を解釈する方法。
