パーツまたはアセンブリ モデルでは、複数のサブケースが許可されています。任意またはすべてのサブケースを同時にアクティブにすることができます。
複数のサブケースは、線形座屈解析、静解析(初期応力考慮)、プリストレス固有値解析、非線形座屈解析のモデル定義を完了させるために不可欠であり、既定で実行されます。

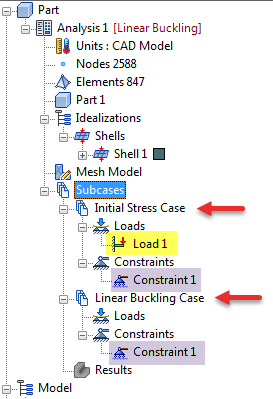

上の図に示すように、サブケース 1 (初期応力ケース)には拘束と荷重がありますが、サブケース 2 (線形座屈ケース)には荷重はなく、同じ拘束があります。このタイプの定義は、線形または非線形座屈解析に必要です。2 つのサブケースは、解析タイプを設定すると自動的に作成されます。
詳細については、異なる解析タイプのサブケースを参照してください。
2 つの異なるサブケースに、拘束は同じで別の荷重を含めることができます。この機能は、拘束が一定のパーツで複数の荷重ケースを含む場合の静解析に役立ちます。同様に、2 つの異なるサブケースに、同じ荷重で拘束が異なるスキームを含めることができます。
Autodesk Nastran は 1 つの解析ですべてのサブケースを解析し、結果を計算します。
個々のサブケースを右クリックすると、次のコンテキスト メニューにアクセスすることができます。
- [編集]: これはサブケースのコンテンツを編集するための代替方法を提供します。サブケースに追加する荷重および拘束は、それぞれの領域から選択できます。
- [コピー]: 選択したサブケースをコピーします。
- [貼り付け]: 選択したサブケースを貼り付けます。
- [名前変更]: このサブケースの名前を変更することができます。
- [アクティブ化]: この切り替えにより、サブケースをアクティブまたは非アクティブにできます。
- [削除]: 選択したサブケースを削除します。
- [SPC 合計]: このコマンドで、単点拘束出力を要求した場合にのみ、単点拘束(SPC)力とモーメントの合計を行います。
