解析

解析ツリー項目には、次の図に示すように一連のサブレベルのツリー項目が含まれています。

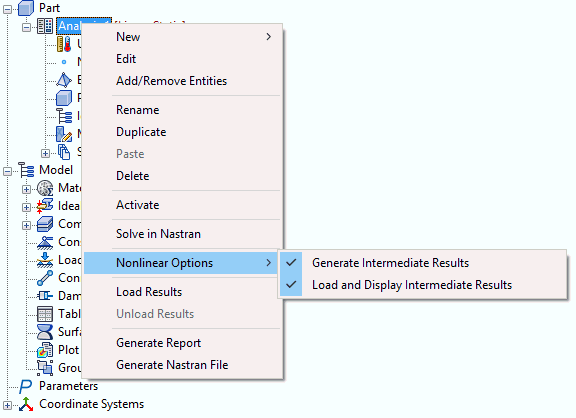

[解析]を右クリックします。 次のオプションが使用できます。

• [新規作成]:
  • サブケース
  • 材料配向
• [編集]
• エンティティを追加/削除
• 名前変更(解析の名前を変更)
• [複製]
• [貼り付け]
• 削除(解析結果を削除)
• アクティベーション
• [Nastran で実行]
• [非線形解析]
  • [中間結果を生成]: このメニュー項目にチェック マークを付けると、ソルバーは、解析の実行中にロード可能な増分それぞれに対して .FNO ファイルを生成します。解析が完了すると、これらの中間 .FNO ファイルは 1 つにまとめられます。

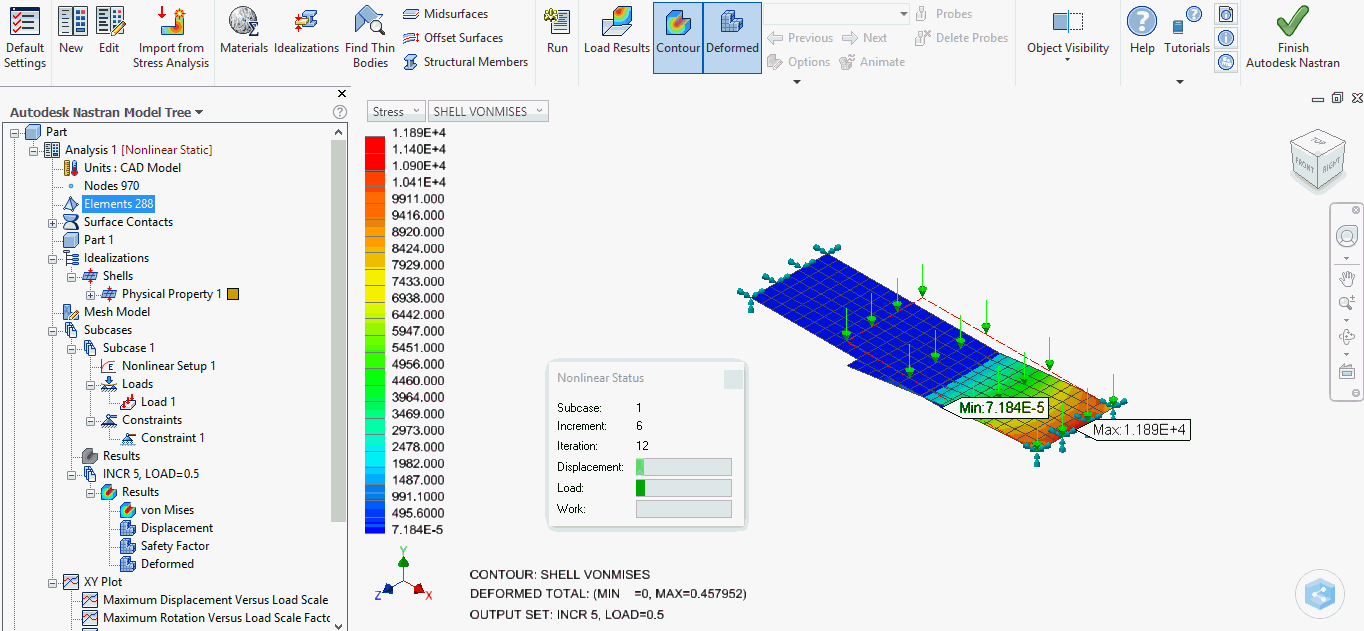

  • [中間結果をロードして表示]: このオプションは、[中間結果を生成]と組み合わせて使用するため、そのオプションがオンになっている場合にのみ使用可能です。増分結果は自動的に[サブケース]の下のツリーにロードされ、次の増分が解析されるまで表示されます。これは、次の例のように表示されます。



• [結果をロード]
• [結果をアンロード]
• [レポートを生成]
• [Nastran ファイルを生成]

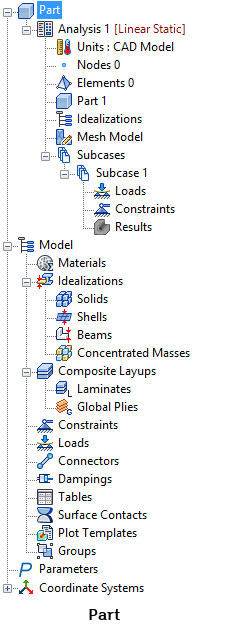

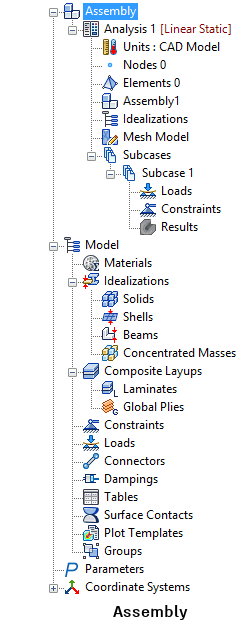

[解析]の下にはサブレベルのツリー エンティティがあります。

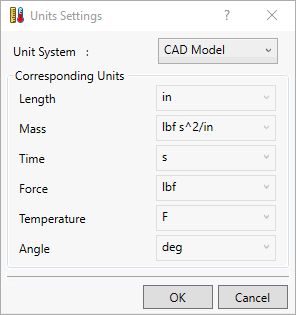

• [単位]: 単位系を[解析]レベルで直接定義するオプションを提供します。



• 節点(メッシュ内の節点の合計数を表示)
• 要素(メッシュ内の要素の合計数を表示)
• [コネクタ]
• サーフェス接触(アセンブリのみ)
• パーツ/アセンブリ(アセンブリでは、個別のパーツがアセンブリ名の下に表示されます)
• 理想化:
  • ソリッド
  • シェル
  • ビーム
• [メッシュ モデル]
  • [メッシュ コントロール]
• [サブケース]
  • 荷重(サブケース レベルで直接荷重を定義するオプションを提供)
  • 拘束(サブケース レベルで直接拘束を定義するオプションを提供)
  • 結果(解析が成功すると、既定のプロット テンプレートがこの下に直接ロードされる)

解析をパーツまたはアセンブリの名前にドラッグおよびドロップすることで、解析のコピーを作成できます。コピーは自動的にアクティブになります。

モード解析と非定常解析タイプでは、結果ファイルのサイズを小さくする、または解析に必要な計算時間を短縮するために、部分的な結果の生成を選択できます。
