次の 3 つの方法のいずれかを使用して、Autodesk Nastran ソルバーを使用してシミュレーションを実行します。
- CommandManager の[Autodesk Nastran In-CAD]タブをクリックして、[解析を実行]をクリックします。
- Autodesk Nastran In-CAD モデル ツリー内のアクティブな[解析]をクリックし、コンテキスト メニューから[Nastran で実行]を選択します。

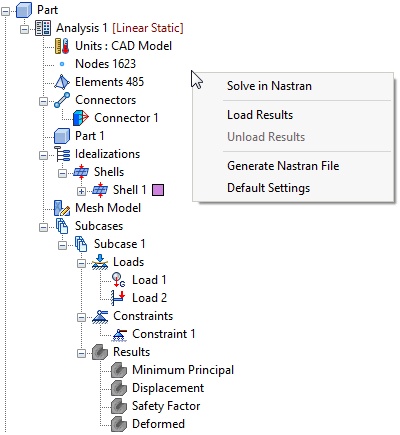

- Autodesk Nastran In-CAD モデル ツリーの空の領域を右クリックし、コンテキスト メニューから[Nastran で実行]を選択します。
解析の進行状況は、自動的に表示される[Autodesk Nastran ステータス]ウィンドウで確認できます。Autodesk Inventor では、ブラウザのフレーム内(モデルツリー領域)に解析の進行状況が表示されます。SolidWorks では、モデルのキャンバス領域に表示されます。
非線形解析を実行しており、中間結果を生成、ロード、および表示するよう選択した場合:
- 結果がキャンバスに表示され、計算ステップが収束すると、モデル ツリーが再び表示されます。
- 画面の下端にある[Autodesk Nastran 出力]タブをクリックすると、解析の進行状況ログに戻ります。
