集中質量

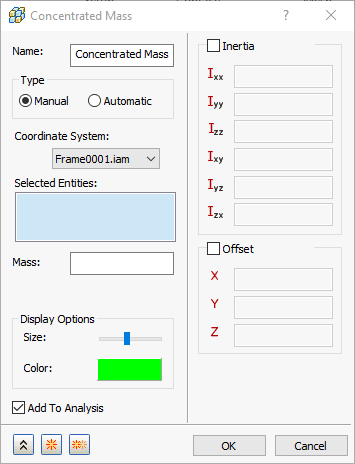

集中質量を作成するには、モデル ツリーの[モデル]ブランチ(下半分)で[集中質量]を右クリックし、[新規]を選択して以下のウィンドウを開きます。

• [名前]: このフィールドには質量要素の名前を入力します。
• [タイプ]: 集中質量を作成するには、次の 2 通りの方法があります。
  • [マニュアル]
  • [自動]

このフォームのその他のセクションは、選択した[タイプ]に応じて若干異なります。このフォームで使用できるその他のセクションの詳細を表示するには、ページの下部にあるリンクをクリックしてください。

ツリーの[モデル]ブランチから集中質量をドラッグして[解析]ブランチにドロップすることができます。

[集中質量]を[解析]に追加すると、すべての集中質量を含む単一の節点が[理想化]の下に作成されます。これで、ツリーの[モデル]ブランチに移動せずに追加の集中質量を作成することができます。

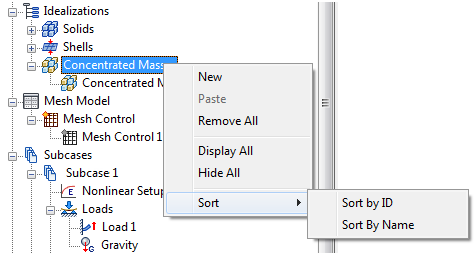

[解析]\[理想化]ツリー セクションで[集中質量]を右クリックすると、次のオプションが使用できます。
