パート 2: 壁を作成する

この練習では、異なるレベルで作業して、プロジェクトに基礎壁および内壁と外壁を追加します。

カテゴリ 新規ユーザ
所要時間 15 分
使用するチュートリアル ファイル GSG_02_create_walls.rvt

目的

ビデオを見る

基準壁を作成する

  1. GSG_02_create_walls.rvt のプロジェクトを開きます。
  2. [プロジェクト ブラウザ]の[平面図]で[00 - 基礎]をダブルクリックして、作図領域でビューを開きます。
  3. [建築]タブ [構築]パネル (壁)をクリックします。
  4. プロパティ パレットで[タイプ セレクタ]ドロップダウンをクリックして、[標準壁: Retaining - 12" Concrete]を選択します。
  5. オプション バーで、次のようにします。
    • [高さ]に[02 - Entry Level]を選択します。
    • [配置基準線]で[仕上げ面: 内部]を選択します。
    • [連結]が選択されていることを確認します。
  6. [修正 | 配置 壁]タブ [描画]パネル (線分)をクリックします。

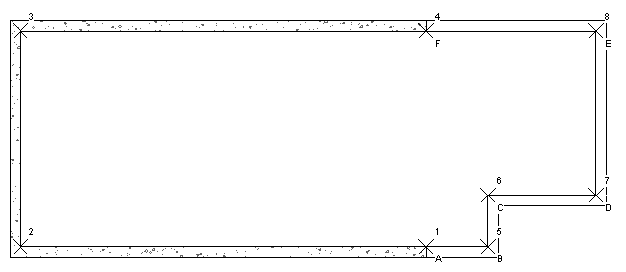

  7. 作図領域で点 1 から始まり、点 4 で終了する壁を描画します。

    これらの点は、特定の位置に壁を描画しやすくするためにプロジェクトに追加されています。

  8. [Esc]を押して、オプションを変更して別の壁を配置します。
  9. オプション バーで、次のようにします。
    • [高さ]に[01 - Lower Level]を選択します。
    • [配置基準線]で[仕上げ面: 内部]を選択します。
    • [連結]が選択されていることを確認します。
  10. 点 A をクリックして[Spacebar]を押し、壁の方向をフリップして、点 B をクリックします。
  11. 引き続き点をクリックして、点 C から壁を描画して点 F で終了します。
  12. コマンドを終了するには、[修正 | 配置 壁]タブで (修正)をクリックし、[Esc]を 2 回押します。

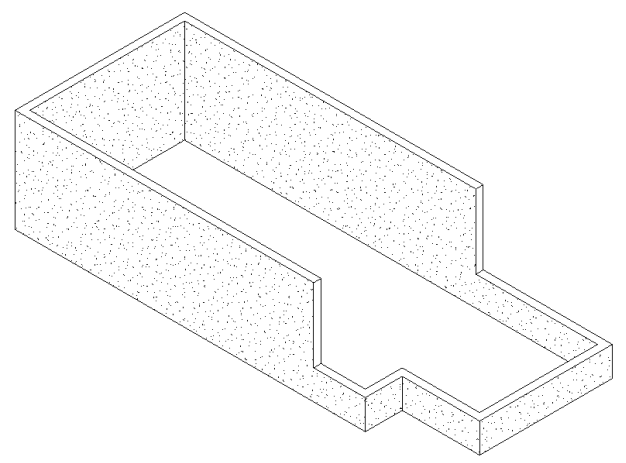

  13. [表示]タブ [作成]パネル (既定の 3D ビュー)をクリックします。

外壁を追加する

  1. 3D ビューで作業し、選択ウィンドウを右から左にドラッグして、ビューの壁をすべて選択します。
  2. [修正 | 壁]タブ [クリップボード]パネル (クリップボードにコピー)をクリックします。
  3. [クリップボード]パネルで[貼り付け]ドロップダウンをクリックして、 (選択したレベルに位置合わせ)をクリックします。
  4. [レベルを選択]ダイアログで、[02 - Entry Level]を選択します。
  5. プロパティ パレットで、選択した壁に次の変更を加えて、[適用]をクリックします。
    • タイプ セレクタで[標準壁: Generic-6]を選択します。
    • [上部の拘束]で、[上のレベルへ: 03 - Roof]を選択します。
    • [上部のオフセット]で「0'0"」と入力します。

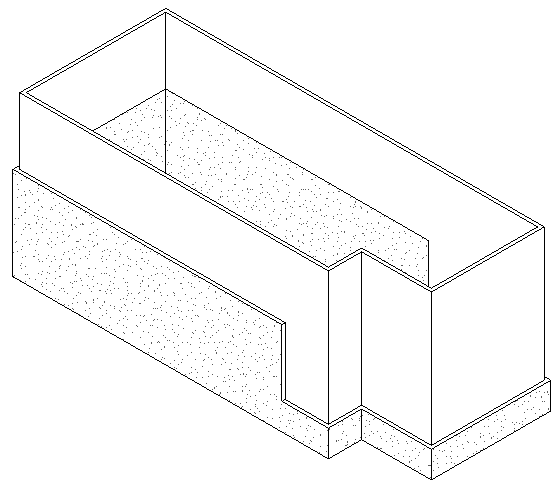

  6. 下部が下の基礎に触れていない壁を選択します。
    注: 一度に複数の壁を選択するには、[Ctrl]を押しながらクリックします。
  7. プロパティ パレットの[下部の拘束]で[01 - Lower Level]を選択して、[適用]をクリックします。

内壁を追加する

  1. プロジェクト ブラウザの[平面図]で、[01 - Lower Level]をダブルクリックします。
  2. [建築]タブ [構築]パネル (壁)をクリックします。
  3. タイプ セレクタで[標準壁: Generic-6]を選択します。
  4. オプション バーで、次のようにします。
    • [高さ]に[02 - Entry Level]を選択します。
    • [配置基準線]で[壁の中心線]を選択します。
    • [連結]をオフにします。

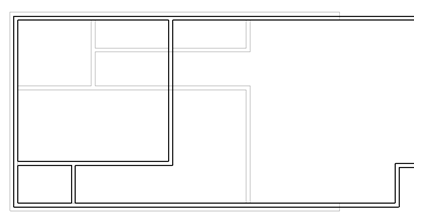

  5. 次のイメージをガイドとして使用して、内壁を配置して部屋を作成します。
  6. 壁を修正して、廊下を作成します。
    • [修正]タブ [修正]パネル (要素を分割)をクリックします。

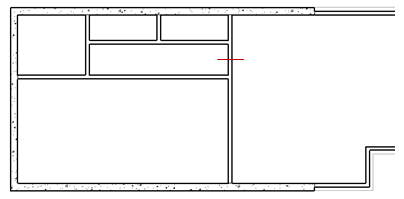

    • 前のイメージで短い赤い線で示されている場所の壁をクリックします。
    • [修正]パネルで (コーナーへトリム/延長)をクリックします。

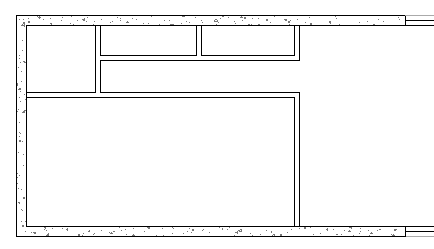

    • 分割壁をトリムして、次のように廊下を作成します。
      注: Revit LT でトリミングするときは、保持する要素の部分を選択します。
  7. [02 - Entry Level] の平面図を開きます。
  8. 塀の 1 つを右クリックして、[類似オブジェクトを作成]をクリックします。
  9. 次のイメージをガイドとして使用して、追加の壁を配置して部屋を作成します。
  10. (修正)をクリックし、コマンドを完了します。
